1985-1996 Toyota Land Cruiser 70 и Toyota Land Cruiser Prado 71-79
Назначение и расположение предохранителей и реле в Тойота Ленд Крузер 70 и Toyota Land Cruiser Prado 71-79. Оборудованных дизельнымым двигателем: 2.4 л. (2L, 2L-T, 2L-TE), 2.8 л. (3L), 3.0 л. (1KZ-T), 3.4 л. (3B), 4.0 л. (2H), 4.2 л. (1HZ) (1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996)
Расположение реле и предохранителей
- Блок предохранителей в салоне
- Блок предохранителей в моторном отсеке
- Блок реле в салоне
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Подогреватель топлива (FUEL-HTR) |
| 2 | 7.5 | Запасной |
| 3 | 10 | Европа: Кондиционер (А/С) |
| 15 | Обогрев заднего стекла (DEFOG) | |
| 4 | 30 | Европа: Блокировка дифференциала (DIFF) |
| 7.5 | Свечи накаливания (GLOW) | |
| 5 | 10 | Европа: Задний левый фонарь (TAIL LH) |
| 10 | Стоп-сигналы (STOP) | |
| 6 | 15 | Запасной |
| 7 | 7.5 | Европа: Указатели поворота (TURN) |
| 20 | Задние фонари (TAIL) | |
| 8 | 10 | Европа: Стоп-сигналы (STOP) |
| 30 | GAVERNOR | |
| 9 | 10 | Европа: Задний правый фонарь (TAIL RH) |
| 7.5 | Освещение салона (DOME) | |
| 10 | 7.5 | Зарядка (CHARGE) |
| 11 | 15 | Европа: Обогрев заднего стекла (DEFOG) |
| 10 | Кондиционер (А/С) | |
| 12 | 7.5 | Европа: Освещение салона (DOME) |
| 15 | ECD | |
| 13 | 15 | Аварийная звуковая сигнализация (HAZ-HORN) |
| 14 | 15 | Прикуриватель (CIG) |
| 15 | 20 | Стеклоочиститель (WIPER) |
| 16 | 10 | Европа: Левая фара-ближний свет (HEAD LH-LWR) |
| 20 | Блокировка дифференциала (DIFF) | |
| 17 | 10 | Европа: Левая фара-дальний свет (HEAD LH-UPR) |
| 10 | Левая фара (HEAD LH) | |
| 18 | 7.5 | Стартер (ST) |
| 19 | 15 | Блок управления двигателем (ENGINE) |
| 20 | 10 | Европа: Правая фара-ближний свет (HEAD RH-LWR) |
| 10 | Указатели поворота (TURN) | |
| 21 | 10 | Европа: Правая фара-дальний свет (HEAD RH-UPR) |
| 10 | Правая фара (HEAD RH) | |
| A | 30 | Центральный замок (DOOR) |
| B | 30 | Отопитель (HEATER) |
| C | 30 | Стеклоподъемники - ? (POWER) |
| D | - | - |
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Зажигание (АСС) |
| 2 | 10 | Зажигание (IG) |
| 3 | 20 | Зажигание (+ В) |
| Клеммы | ||
| № | Назначение | |
| A | АСС | клемма АСС замка зажигания |
| B | IG1 | клемма IG1 замка зажигания |
| C | + В | плавкая вставка FL АМ1 электрической цепи |
| D | -Е | заземление |
Блок реле в салоне
| № | Назначение реле |
|---|---|
| A | Реле задних фонарей |
| B | Реле управления раздаточной коробкой |
| C | Реле переднего отопителя |
| D | Реле управления фарами |
| E | Реле проверки ламп |
| F | Европа: Реле переключателя света фар |
| G | Реле-прерыватель указателей поворотов |

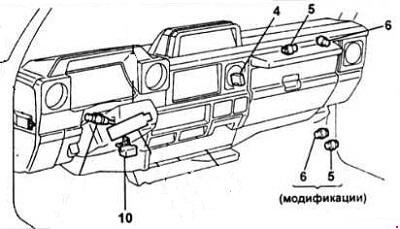

4 - реле дневных ходовых огней
5 - реле задних противотуманных фонарей
6 - реле аварийной сигнализации
10 - реле системы предупреждения о наличии включенных осветительных приборов
