Проверка и замена плавких предохранителей

Примечание: если фары или другие электрические узлы не работают, то проверьте плавкие предохранители. Если любой из плавких предохранителей перегорел, то его необходимо заменить.

1. Выключите зажигание.
2. На крышке блока плавких предохранителей показано наименование цепи для соответствующего плавкого предохранителя. Определите, какой плавкий предохранитель перегорел.
3. Если Вы не уверены в том, перегорел ли рассматриваемый плавкий предохранитель или нет, то замените для контроля подозрительный плавкий предохранитель другим предохранителем, в исправности которого вы уверены. Примечание: для снятия и установки предохранителей типа "А" пользуйтесь съемником.
4. Устанавливайте только плавкий предохранитель с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
5. Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций "RADIO", "А/С" или "MJR-HTR", которые не являются необходимыми для нормального движения автомобиля, и использовать их, если их номинал совпадает с необходимым.

Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или каких-либо другие предметы ("жучки") вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения или пожара.

6. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

7. Если новый плавкий предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Расположение плавких вставок и предохранителей.
1 - блок плавких вставок (около аккумуляторной батареи),
2 - блок реле №2,
3 - блок реле №6,
4 - распределительная коробка №4,
5 - блок предохранителей.



Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Модели выпуска до 1997 года Модели выпуска с 1997 года

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

1 - блок реле №2,
2 - блок реле №6,
3* - блок реле №4 (модели с 1997),
3** - распределительная коробка №4 (модели до 1997),
4 - блок предохранителей (модели до 1997),
5 - распределительная коробка №1,
6 - блок реле №5.

(кроме модификаций)

Блок предохранителей

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи
Ампер
1  Указатели поворота "TURN" 7,5
2  Обогреватель заднего стекла "DEF-I/UP" 7,5
3  Приборы "GAUGE" 10
4  Зажигание "IGN" 7,5
5  Стоп-сигнал "STOP" 7,5
6  Подогреватель сидений "SEAT-HTR" (модели с левым рулем) 10
7  Электронный блок управления "ECU-IG" 7,5
8  Задний габарит "TAIL" 7,5
9  Прикуриватель и радио "CIG & RAD" 15
10  Стеклоочиститель "WIPER" 20
11  Панель "PANEL" 10

Распределительная коробка №1

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
4  "AMI" 40
5  Питание "POWER" 30
6  Обогреватель заднего стекла "DEF" 30

1  Закороченный вывод
2  Помехоподавительный фильтр (без интегрированного реле)
3  Помехоподавительный фильтр
Реле
A  Главное реле
B  Реле управления задними габаритными фонарям
C  Реле обогревателя стекла двери задка

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Реле
А  Интегрированное реле

Блок реле №2

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
1  *Левая фара - ближний свет "HEAD LH-L" 10
2  *Правая фара - ближний свет "HEAD RH-L" 10
3  *Левая фара - дальний свет "HEAD LH-H 10
3  **Левая фара - "HEAD LH" 15
4  *Правая фара - дальний свет "HEAD RH-H" 10
4  **Правая фара - "HEAD RH" 15
5  Генератор "ALT-S" 5
6  Салон "DOME" 10
7  Аварийная сигнализация "HAZ-HORN" 15
8  Система впрыска "EFI" 15
9  Радио "RAD" 15
10  "АМ2" 20
11  "CDS FAN" 30
12  "RDI FAN" 30
13  "H-LP CLN" (с левым рулем) 40
13  "HTR" (с правым рулем) 40
14  "MAIN №1" 30
15  "ABS" 60
16  Генератор "ALT" (с правым рулем) 100
Реле
A  Главное реле двигателя
B  Реле управления фарами
C  Реле стартера
Примечание:
* - с системой освещения в дневное время;
** - без системы освещения в дневное время.

Блок реле№4

Модели с левым рулем
Модели с правым рулем

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
1  Кондиционер "А/С" 7,5
Реле
А  Реле отопителя

Блок плавких вставок (модели с левым рулем)

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Примечание: блок плавких вставок расположен рядом с аккумуляторной батареей.

Защищаемые цепи Ампер
1  Главная плавкая вставка "FL MAIN" 80
2  Генератор "ALT” 100
3  Обогреватель "HTR" 40

Блок реле №5

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Реле
A  Реле размыкания цепи
B  Реле-прерыватель указателей поворота
C  Реле задних противотуманных фонарей (модели для Европы)

Блок реле №6

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Реле
A  Главное реле системы впрыска
B  Реле переключения света фар
C  Реле электромагнитной муфты компрессора кондиционера
D  Реле электровентилятора№1
E  Реле электровентилятора№3
F  Реле электровентилятора№2
G  Реле звукового сигнала

Расположение предохранителей (модификации)

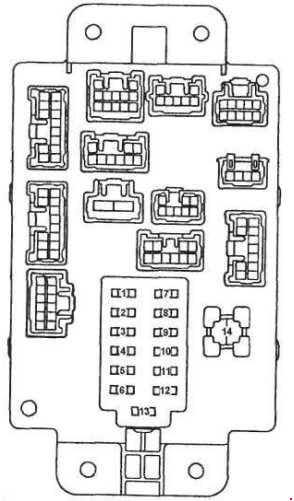

Блок предохранителей
Примечание: блок предохранителей расположен на распределительной коробке №1.

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
1  "PWR OUTLET" отбор мощности для подключения внешних устройств 15
2  "CIG" прикуриватель, аудиосистема, электропривод регулировки внешних зеркал 15
3  "SRS-ACC" система SRS 10
4  "WIPER" стеклоочистители и смыватели, смыватель фар 20
5  "ECU-IG" блок управления АКПП, система впрыска 10
6  "TURN&GAUGE" приборы и индикаторы, указатели поворота, система освещения в дневное время 10
7  "STOP" стоп-сигналы 10
8  "TAIL" габариты, фонари заднего хода, корректор фар 15
9  "MIR-HTR" обогреватели внешних зеркал 10
10  "SRS-В" индикатор системы SRS 10
11  "HORN" звуковой сигнал 10
12  "DEFOG" обогреватель стекла двери задка 20
13  "AM 1" (на предохранители PWR OUTLET, SRS-ACC, CIG, WIPER, ECU-IG, TURN&GAUGE) 10
14  "FWR" центральный замок, электропривод люка, электропривод стеклоподъемников 30

Блок реле №4

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
1  Кондиционер "А/С" 7,5
Реле
А  Реле отопителя

Блок плавких вставок (модели с левым рулем)

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Примечание: блок плавких вставок расположен рядом с аккумуляторной батареей.
Защищаемые цепи Ампер
1  "MAIN" главная плавкая вставка (на предохранители "RADIO", "HAZ", "DOME",ALT-S", "SEAT-HTR", "IGN", "MAIN№1", "AM2", "EFI") 80
2  "ALT" генератор (на предохранители "HTR", ’WIPER","H-LP CLN", ”RDI FAN","CDS FAN", PWR OUTLET","PWR", "CIG", "SRS-ACC","ABS", "ECU-IG", "DEFOG", "TURN&GAUGE", "TAIL","STOP", "HORN", "MIR-HTR", "SRS-B", "AMI") 100
3  "HTR" кондиционер и отопитель (предохранитель А/С) 50

Блок реле №6 (модели с левым рулем)

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
1  "SEAT-HTR" обогреватель передних сидений 10

Блок реле №2

Назначение предохранителей и реле Toyota Rav4 (1994-2000) XA10

Защищаемые цепи Ампер
1  *Левая фара - ближний свет "HEAD LH-L" 10
2  *Правая фара - ближний свет "HEAD RH-L" 10
3  *Левая фара - дальний свет "HEAD LH-H" 10
3  **Левая фара - "HEAD LH" 15
4  *Правая фара - дальний свет "HEAD RH-H" 10
4  **Правая фара - "HEAD RH" 15
5  "ALT-S" система зарядки 5
6  "RADIO" Аудиосистема 15
7  Аварийная сигнализация "HAZ" 10
8  Система впрыска "EFI" 15
9  "DOME" салон (освещение, часы, приборы и индикаторы) 10
10  "IGN" система зарядки 20
11  "CDS FAN" - вентилятор 30
12  "RDI FAN" - вентилятор 30
13  "H-LP CLN" (с левым рулем) - очистители фар 40
13  "HTR" (с правым рулем) - кондиционер 50
14  "MAIN №1" система запуска, предохранители фар ("H-LP (RH)", "H-LP (LH)") 40
15  "ABS" 50
16  Генератор "ALT" (с правым рулем) 100
17  "АМ2" система впрыска, система SRS, система запуска, индикатор разрада аккумуляторной батареи 20
18  Запасной 15
19  Запасной 10
Примечание:
* - с системой освещения в дневное время;
** - без системы освещения в дневное время.
