Расположение и назначение предохранителей и реле в Audi Q3 (в кузове 8U). Оборудованных бензиновым двигателем: 1.4 TFSI, 2.0 TFSI или с дизельным двигателем 2.0 TDI, а также Audi RS Q3 с двигателем 2.5 TFSI (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)

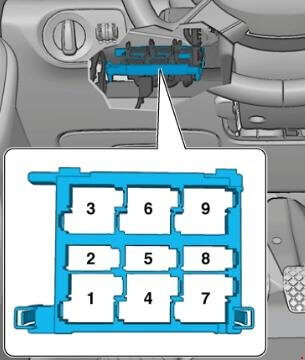

Расположение блоков предохранителей

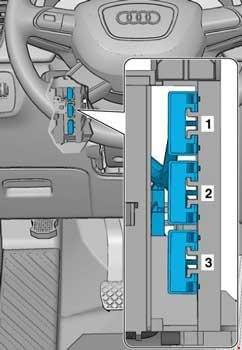

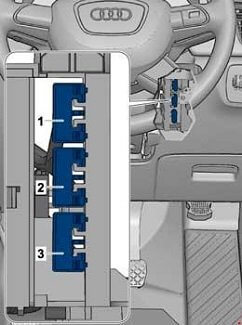

- Предохранители под передней панелью

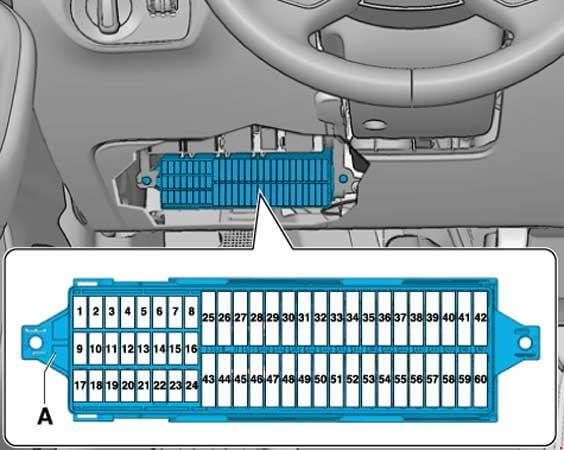

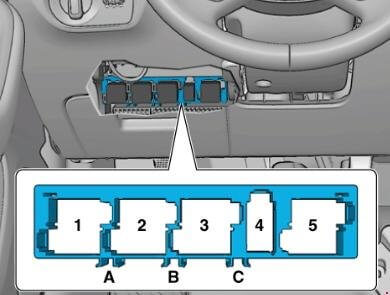

- Блок предохранителей в салоне -SC-

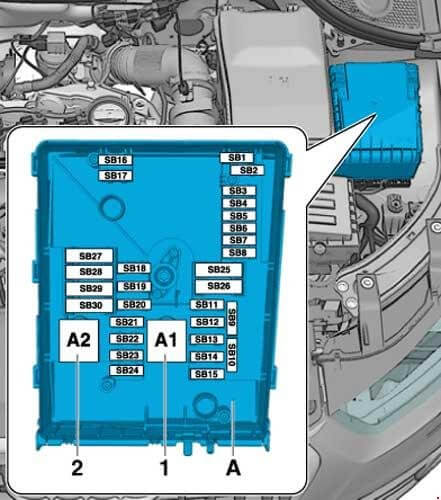

- Блок предохранителей в моторном отсеке (вариант 1 / вариант 2) -SB-

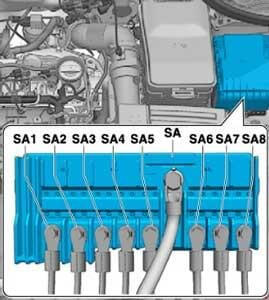

- Блок силовых предохранителей в моторном отсеке -SA-

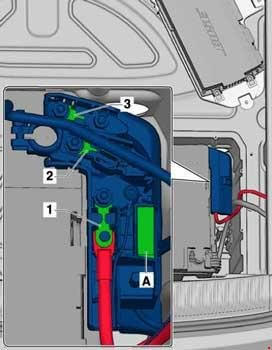

- Блок силовых предохранителей в багажном отсеке -SD- (с мая 2013 г.)
Блок предохранителей в салоне -SC-
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Блок управления 1 левой светодиодной фары |
| 2 | 10 | Блок управления 1 правой светодиодной фары |
| 3 | 5 | Выключатель освещения перчаточного ящика Контактный выключатель косметического зеркала со стороны водителя Контактный выключатель косметического зеркала со стороны переднего пассажира Плафон освещения перчаточного ящика Подсветка косметического зеркала со стороны переднего пассажира Подсветка косметического зеркала со стороны водителя Передний модуль крыши (отсутствует с ноября 2014) |
| 4 | 5 | Передняя камера вспомогательных систем водителя |
| 5 | 10 | до октября 2014: Силовой модуль левой фары |
| 5 | с ноября 2014: Силовой модуль левой фары | |
| 6 | 10 | до октября 2014: Силовой модуль правой фары |
| 5 | с ноября 2014: Силовой модуль правой фары | |
| 7 | 7,5 | Блок управления эл. блокировки рулевой колонки |
| 8 | 7,5 | Блок управления системы права доступа и запуска двигателя |
| 9 | 5 | Контрольная лампа выключения подушки безопасности переднего пассажира Блок управления подушек безопасности |
| 10 | 10 | до апреля 2013: Блок управления полного привода |
| 11 | - | - |
| 12 | 5 | Mechatronik для КП со сдвоенным сцеплением Блок управления датчиков селектора |
| 13 | 5 | Датчик уровня и температуры масла Кнопка режима запуск/остановка Кнопка ASR и ESP Выключатель фонарей заднего хода Датчик высокого давления Датчик состава воздуха - Блок управления Climatronic Блок управления климатической установки Реле 1 питания Реле 2 питания Контрольная лампа для AUTO HOLD Кнопка для AUTO HOLD Внутреннее зеркало заднего вида с автоматическим затемнением Внутреннее зеркало заднего вида Нагревательный резистор левой форсунки Нагревательный резистор правой форсунки Блок управления системы распознавания занятости сиденья |
| 14 | 7,5 | Постепенное внедрение: Реле стартера 1 Реле стартера 2 |
| 7,5 | Выключатель освещения Выключатель стоп-сигналов Датчик на педали тормоза Блок управления двигателя Блок управления системы распознавания прицепа Блок управления электронного демпфирования Блок управления ABS Блок управления усилителя руля Диагностический интерфейс шин данных Реле 2 питения клеммы 15 |
|
| 15 | 10 | Блок управления корректора фар Стабилизатор напряжения Реле внутреннего зеркала с автоматическим затемнением Блок управления электромеханического стояночного тормоза Блок управления адаптивного освещения и корректора фар Реле розеток Разъем, 16-контактный -T16- (диагностический разъем) Регулятор корректора фар Исп. двигатель корректора левой фары Исп. двигатель корректора правой фары Расходомер воздуха (бензиновые двигатели) Нагревательный элемент системы вентиляции картера двигателя (дизельные двигатели) |
| 16 | 5 | Блок управления парковочного ассистента Блок управления ассистента смены полосы движения Блок управления 2 ассистента смены полосы движения |
| 17 | 5 | Блок управления камеры заднего вида |
| 18 | 5 | Магнитола TV-тюнер Блок управления доступа в Интернет Блок управления устройства для считывания чип-карт |
| 19 | 5 | Блок управления бортовой сети Стабилизатор напряжения Блок управления двигателя |
| 20 | 5 | Блок управления ABS Блок управления климатической установки Блок управления Climatronic Блок управления интерфейсов системы определения местонахождения автомобиля |
| 21 | - | - |
| 22 | 10 | Датчик охраны салона Аварийная сигнализация |
| 23 | 10 | Выключатель освещения Датчик дождя и освещенности Контрольная лампа электромеханического стояночного тормоза Разъем, 16-контактный (диагностический разъем) Передний модуль крыши |
| 24 | 10 | Реле системы дозирования присадки |
| 25 | 20 | Предохранители № 4-6 в блоке предохранителей -SC- |
| 26 | 15 | Электродвигатель очистителя заднего стекла |
| 27 | 40 | до октября 2014: Реле стартера 1 Реле стартера 2 |
| 30 | с ноября 2014: Реле стартера 1 Реле стартера 2 |
|
| 28 | 15 | Блок управления электроники информирования 1 Магнитола |
| 7,5 | Блок управления электроники информирования 1 (только для автомобилей с MMI) | |
| 29 | 15 | Предохранители № 17, 18 в блоке предохранителей -SC- |
| 30 | 5 | CD-чейнджер |
| 31 | 5 | Дисплей передней панели управления, индикации и выдачи информации |
| 32 | 5 | Блок управления комбинации приборов |
| 33 | 10 | Реле внутреннего зеркала заднего вида с автоматической функцией затемнения |
| 34 | 10 | до октября 2012: Блок управления задней левой двери (центральный замок задней левой двери) Блок управления задней правой двери (центральный замок задней правой двери) |
| 35 | 10 | до октября 2012: Блок управления двери водителя (центральный замок передней левой двери) Блок управления двери переднего пассажира (центральный замок передней правой двери) (до октября 2012 г.) |
| 36 | 20 | Розетка Прикуриватель |
| 37 | 20 | Розетка 2 на 12-В Розетка на 12-В |
| 38 | 15 | Реле электроснабжения 2-, Кл. 15 |
| 39 | - | - |
| 40 | 15 | Блок управления распознавания прицепа |
| 41 | 20 | Блок управления распознавания прицепа |
| 42 | 20 | Блок управления распознавания прицепа |
| 43 | 20 | Реле системы очистки фар Насос системы очистки фар |
| 44 | 30 | Реле обогрева заднего стекла Обогрев заднего стекла |
| 45 | 20 | Блок управления электромеханического стояночного тормоза |
| 46 | 30 | до октября 2012: Блок управления задней левой двери Блок управления задней правой двери |
| 20 | с ноября 2014: Реле электропитания прицепа | |
| 47 | 30 | до октября 2012: Блок управления двери водителя |
| 15 | с мая 2013: Блок управления полного привода | |
| 48 | 30 | до октября 2012: Блок управления двери переднего пассажира |
| 49 | 25 | Бензин: Реле топливного насоса Блок управления топливного насоса |
| 50 | 40 | Разгрузочное реле X-контакта Блок управления приточного вентилятора Приточный вентилятор |
| 51 | 20 | Блок управления электромеханического стояночного тормоза |
| 52 | 20 | Блок управления бортовой сети (освещение пространства для ног, клемма 30G, клемма 58d, освещение багажного отсека) Контрольная лампа аварийной световой сигнализации Реле топливного насоса |
| 53 | 30 | Блок управления Climatronic (обогрев переднего сиденья с автоматической климатической установкой) Блок управления обогрева переднего сиденья (обогрев переднего сиденья с ручной климатической установкой) |
| 54 | 20 | Блок управления сдвижного люка |
| 55 | 20 | Блок управления шторки люка |
| 56 | 20 | Блок управления системы электронного регулирования демпфирования |
| 57 | 10 | Блок управления для спецавтомобилей (только для автомобилей с средством облегчения движения) |
| 57 | 10 | Реле 1 питания (только для автомобилей для автошкол) |
| 58 | 5 | Реле 2 питания (только для автомобилей для автошкол) |
| 59 | - | - |
| 60 | - | - |
Блок предохранителей в моторном отсеке -SB- (вариант 1)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Стабилизатор напряжения Предохранители № 28-33 в блоке предохранителей -SC- (а/м с системой старт/стоп) |
| 2 | 10 | Электрическая система регулировки поясничной опоры Кнопка регулировки поясничной опоры сиденья водителя Электродвигатель продольной регулировки поясничной опоры сиденья водителя Электродвигатель регулировки поясничной опоры сиденья водителя по высоте Переключатель регулировки поясничной опоры сиденья переднего пассажира Электродвигатель продольной регулировки сиденья переднего пассажира Электродвигатель регулировки поясничной опоры сиденья переднего пассажира по высоте |
| 3 | 5 | Блок управления бортовой сети Блок управления для контроля АКБ |
| 4 | 30 | Блок управления ABS (MK60 клапаны) |
| 5 | 15 | Mechatronik для КП со сдвоенным сцеплением Блок управления датчиков селектора - |
| 6 | 5 | Блок управления рулевой колонки - |
| 7 | 30 | Блок управления бортовой сети (левый указатель поворота, левая фара ближнего света, левая фара дальнего света, левая противотуманная фара, правая фара адаптивного освещения, передний правый стояночный огонь, правая фара дневного освещения, задний левый стояночный огонь, правый стоп-сигнал, правый противотуманный огонь) |
| 8 | 20 | Насос омывателя ветрового и заднего стекла Электродвигатель очистителя заднего стекла Центральный замок задней правой и левой двери, лючок бензобака, замок заднего стекла |
| 9 | 5 | Усилитель мобильного телефона Крепление для телефона |
| 10 | 5 | Дизель: Реле питания клеммы 30 Блок управления двигателя (только с дизельным двигателем) |
| 10 | Бензин: Главное реле Блок управления двигателя |
|
| 11 | - | - |
| 12 | 5 | Диагностический интерфейс шин данных |
| 13 | 30 | Дизель: Блок управления двигателя |
| 25 | Бензин: Блок управления двигателя | |
| 14 | 20 | Дизель: Клапан регулировки давления топлива Клапан дозирования топлива |
| 20 | Бензин: Катушка зажигания 1 с оконечным каскадом Катушка зажигания 2 с оконечным каскадом Катушка зажигания 3 с оконечным каскадом Катушка зажигания 4 с оконечным каскадом |
|
| 15 | 5 | Дизель: Блок управления свечей накаливания |
| 10 | Бензин: Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 1 после катализатора |
|
| 16 | 30 | Блок управления бортовой сети (правый указатель поворота, правая фара ближнего света, правая фара дальнего света, правая противотуманная фара, левая фара адаптивного освещения, передний левый стояночный огонь, левая фара дневного света, задний правый стояночный огонь, левый стоп-сигнал, правая фара заднего хода, фонарь освещения номерного знака, левый противотуманный огонь) |
| 17 | 15 | Реле звукового сигнала Сигнал высокой тональности Сигнал низкой тональности |
| 18 | 30 | Блок управления электроники информирования 1 Магнитола Стабилизатор напряжения Блок управления цифровой акустической системы |
| 19 | 30 | Блок управления электродвигателя стеклоочистителей |
| 20 | 20 | Бензин: Клапан регулировки давления топлива |
| 21 | 10 | Дизель: Нагревательный элемент лямбда-зонда |
| 25 | Бензин: Клапан регулировки давления топлива | |
| 22 | 5 | Датчик положения педали сцепления |
| 23 | 10 | Дизель: Электромагнитный клапан ограничения давления наддува Переключающий клапан радиатора системы рециркуляции ОГ Расходомер воздуха |
| 24 | 10 | Дизель: Реле топливного насоса Блок управления вентилятора радиатора Реле малой мощности нагрева Реле большой мощности нагрева Насос радиатора системы рециркуляции ОГ |
| 10 | Бензин: Реле дополнительного насоса ОЖ Блок управления вентилятора радиатора Реле питания компонентов двигателя Электромагнитный клапан ограничения давления наддува Электромагнитный клапан 1 абсорбера Клапан 1 системы изменения фаз газораспределения Перепускной клапан турбонагнетателя Клапан заслонки впускного коллектора Клапан регулировки давления масла |
|

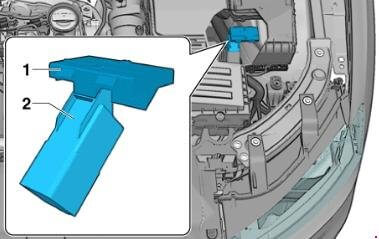

| 25 | 40 | Блок управления ABS (MK60 ESP насос) |
| 26 | 30 | Предохранители № 34, 35 в блоке предохранителей -SC- |
| 27 | 50 | Дизель: Блок управления свечей накаливания - Свеча накаливания 1 Свеча накаливания 2 Свеча накаливания 3 Свеча накаливания 4 |
| 28 | 50 | Австралия: Предохранитель клеммы 30 прицепа |
| 29 | 30 | Термопредохранитель 1 механизма регулировки положения сиденья водителя Термопредохранитель 1 механизма регулировки положения сиденья переднего пассажира |
| 30 | 50 | Реле питания клеммы 15 - Предохранители № 9-16, 25-27 в блоке предохранителей -SC- |
| Реле | ||
| А1 |
Бензин: Главное реле
|
|
|
Дизель: Реле электропитания клеммы 30
|
||
| А2 |
Бензин: Реле электропитания электронных компонентов двигателя
|
|
|
Дизель: Перемычка, блок управления свечей накаливания
|
||
Блок предохранителей в моторном отсеке -SB- (вариант 2)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Mechatronik КП со сдвоенным сцеплением Селектор |
| 2 | 30 | до октября 2014: Блок управления ABS (MK60 клапаны) |
| 40 | с ноября 2014: Блок управления ABS (MK60 клапаны) | |
| 3 | 15 | Реле звукового сигнала Сигнал высокой тональности Сигнал низкой тональности |
| 4 | 40 | Стабилизатор напряжения Предохранители № 28-33 в блоке предохранителей -SC- (а/м с системой старт/стоп) |
| 5 | 5 | Блок управления бортовой сети Блок управления для контроля АКБ |
| 6 | 30 | Блок управления бортовой сети (правый указатель поворота, правая фара ближнего света, правая фара дальнего света, правая противотуманная фара, левая фара адаптивного освещения, передний левый стояночный огонь, левая фара дневного света, задний правый стояночный огонь, левый стоп-сигнал, правая фара заднего хода, фонарь освещения номерного знака, левый противотуманный огонь) |
| 7 | 20 | Насос переднего и заднего стеклоомывателя |
| 8 | 30 | Блок управления бортовой сети (левый указатель поворота, левая фара ближнего света, левая фара дальнего света, левая противотуманная фара, правая фара адаптивного освещения, передний правый стояночный огонь, правая фара дневного освещения, задний левый стояночный огонь, правый стоп-сигнал, правый противотуманный огонь) |
| 9 | 10 | Электрическая система регулировки поясничной опоры Кнопка регулировки поясничной опоры сиденья водителя Электродвигатель продольной регулировки поясничной опоры сиденья водителя Электродвигатель регулировки поясничной опоры сиденья водителя по высоте Переключатель регулировки поясничной опоры сиденья переднего пассажира Электродвигатель продольной регулировки сиденья переднего пассажира Электродвигатель регулировки поясничной опоры сиденья переднего пассажира по высоте |
| 10 | 5 | Дизель: Блок управления свечей накаливания |
| 10 | Бензин: Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 1 после катализатора |
|
| 11 | 5 | Блок управления рулевой колонки |
| 12 | 5 | Усилитель мобильного телефона Крепление для телефона |
| 13 | 5 | Дизель: Реле питания клеммы 30 Блок управления двигателя |
| 5 | Бензин (2.5 л.): Главное реле Блок управления двигателя |
|
| 10 | Бензин (кроме 2.5 л.): Главное реле Блок управления двигателя |
|
| 14 | 30 | Дизель: Блок управления двигателя |
| 25 | Бензин (кроме 2.5 л.): Блок управления двигателя | |
| 15 | Бензин (2.5 л.): Блок управления двигателя | |
| 15 | 5 | Диагностический интерфейс шин данных |
| 16 | 10 | Дизель: Электромагнитный клапан ограничения давления наддува Переключающий клапан радиатора системы рециркуляции ОГ Расходомер воздуха |
| 10 | Бензин (2.5 л.): Реле дополнительного насоса ОЖ Электромагнитный клапан контура ОЖ Насос циркуляции ОЖ |
|
| 17 | 20 | Бензин (кроме 2.5 л.): Клапан регулировки давления топлива |
| 10 | Бензин (2.5 л.): Клапан дозирования топлива | |
| 18 | 10 | Дизель: Нагревательный элемент лямбда-зонда |
| 25 | Бензин: Клапан регулировки давления топлива | |
| 19 | 30 | Блок управления электроники информирования 1 Магнитола Стабилизатор напряжения Блок управления цифровой акустической системы |
| 20 | 5 | Датчик положения педали сцепления |
| 21 | 30 | Блок управления системы обогрева восстановителя |
| 22 | 30 | Блок управления электродвигателя стеклоочистителей |
| 23 | 10 | Дизель: Реле топливного насоса Блок управления вентилятора радиатора Реле малой мощности нагрева Реле большой мощности нагрева Насос радиатора системы рециркуляции ОГ |
| 10 | Бензин (кроме 2.5 л.): Реле дополнительного насоса ОЖ Блок управления вентилятора радиатора Реле питания компонентов двигателя Электромагнитный клапан ограничения давления наддува Электромагнитный клапан 1 абсорбера Клапан 1 системы изменения фаз газораспределения Перепускной клапан турбонагнетателя Клапан заслонки впускного коллектора Клапан регулировки давления масла |
|
| 10 | Бензин (2.5 л.): Блок управления вентилятора радиатора Реле питания компонентов двигателя Блок заслонок ОГ Электромагнитный клапан ограничения давления наддува Электромагнитный клапан 1 абсорбера Перепускной клапан турбонагнетателя Клапан заслонки впускного коллектора |
|
| 24 | 20 | Дизель: Клапан регулировки давления топлива Клапан дозирования топлива |
| 20 | Бензин (кроме 2.5 л.): Катушка зажигания 1 с оконечным каскадом Катушка зажигания 2 с оконечным каскадом Катушка зажигания 3 с оконечным каскадом Катушка зажигания 4 с оконечным каскадом |
|
| 10 | Бензин (2.5 л.): Клапан 1 изменения фаз газораспределения Клапан 1 изменения фаз газораспределения на выпуске Клапан регулирования давления масла |
|
| 25 | 30 | Блок управления двери водителя Блок управления задней левой двери |
| 26 | 30 | Блок управления двери переднего пассажира Блок управления задней правой двери |
| 27 | 50 | до октября 2014: Реле питания клеммы 15 Предохранители № 9-16, 25-27 в блоке предохранителей -SC- |
| 40 | с ноября 2014: Реле питания клеммы 15 Предохранители № 9-16, 25-27 в блоке предохранителей -SC- |
|
| 28 | 50 | Дизель: Блок управления свечей накаливания Свеча накаливания 1 Свеча накаливания 2 Свеча накаливания 3 Свеча накаливания 4 |
| 30 | Бензин: Катушка зажигания 1 с оконечным каскадом Катушка зажигания 2 с оконечным каскадом Катушка зажигания 3 с оконечным каскадом Катушка зажигания 4 с оконечным каскадом Катушка зажигания 5 с оконечным каскадом (только 2,5 л) |
|
| 29 | 30 | Термопредохранитель 1 механизма регулировки положения сиденья водителя Термопредохранитель 1 механизма регулировки положения сиденья переднего пассажира |
| 30 | 40 | Блок управления ABS (MK60 ESP насос) |
| Реле | ||
| А1 |
Бензин: Реле электропитания электронных компонентов двигателя
|
|
|
Дизель: Перемычка, блок управления свечей накаливания
|
||
| А2 |
Бензин: Главное реле
|
|
|
Дизель: Реле электропитания клеммы 30
|
||
Блок силовых предохранителей в моторном отсеке -SA-
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 200 | Генератор |
| 2 | 80 | Блок управления усилителя руля |
| 3 | 50 |
Предохранители № 40, 41, 42 в блоке предохранителей -SC-
|
| - |
с мая 2013 (АКБ в багажнике): Не используется
|
|
| 4 |
80
|
Реле большой мощности нагрева
|
|
60
|
с ноября 2012 (АКБ в моторном отсеке): Блок управления вентилятора радиатора
|
|
|
60
|
с мая 2013 (АКБ в багажнике): Блок управления вентилятора радиатора
|
|
| 5 | 80 | Реле розеток Предохранители № 7, 8, 20-24, 43-58 в блоке предохранителей -SC- |
| - | с мая 2013 (АКБ в багажнике): Не используется | |
| 80 | а/м без системы старт-стоп: Предохранители № 28-33 в блоке предохранителей -SC- | |
| 6 |
40
|
Реле малой мощности нагрева
|
|
70
|
с ноября 2012 (АКБ в моторном отсеке): Реле большой мощности нагрева
|
|
|
70
|
с мая 2013 (АКБ в багажнике): Не используется
|
|
| 7 | 60 |
Блок управления вентилятора радиатора
Предохранитель кл. 30 прицеп (с ноября 2012)
|
| 8 |
60
|
Блок управления вентилятора радиатора
|
|
40
|
с ноября 2012 (АКБ в моторном отсеке): Блок управления вентилятора радиатора Реле малой мощности нагрева |
|
|
40
|
с мая 2013 (АКБ в багажнике):
Блок управления вентилятора радиатора Помехоподавляющий конденсатор |
Блок предохранителей силовых предохранителей в багажном отсеке -SD-
Блок расположен в багажном отсеке справа
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 175 | Питание коммутационного короба |
| 2 | 50 | Предохранители № 40, 41, 42 в блоке предохранителей -SC- |
| 3 | 80 | Предохранители № 28-33 в блоке предохранителей -SC- (без системы старт/стоп) |
| 80 | Реле розеток Предохранители № 7, 8, 20-24, 43-58 в блоке предохранителей -SC- |
Предохранители под передней панелью
Автомобили с левым рулем
Автомобили с правым рулем
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Термопредохранитель 1 регулировки сиденья водителя |
| 2 | 15 | Термопредохранитель 1 регулировки сиденья переднего пассажира |
| 3 | 30 | Предохранитель клеммы 30 прицепа |
Реле под коммутационным блоком
Блок реле виден, только если коммутационный блок снят.
| № | Назначение реле |
|---|---|
| 1 | Блок реле под коммутационным блоком в моторном отсеке слева |
| 2 | Блок управления свечей накаливания |
Блок реле под передней панелью слева (на блоке управления бортовой сети)
| № | Назначение реле |
|---|---|
| 1 | Реле большой мощности нагрева |
| 2 | Реле малой мощности нагрева |
| 3 | - |
| 4 | Реле системы дозирования присадки |
| 5 | Реле 1 электропитания |
| 5 | Реле 2 электропитания |
Блок реле под передней панелью слева
| № | Назначение реле |
|---|---|
| 1 | Реле электропитания клеммы 15 |
| 2 | Реле звукового сигнала |
| 3 | Реле розеток |
| 4 | Реле разгрузки контакта X |
| 5 |
Бензин: Реле дополнительного насоса системы охлаждения
|
|
Дизель: Реле топливного насоса
|
|
| 7 |
Миниреле и расположены в одном гнезде:
Реле омывателя фар Реле зеркала заднего вида с автоматическим затемнением |
|
Реле электропитания 2, клемма 15
|
|
| 8 | Реле электропитания прицепа |
| 9 |
Миниреле и расположены в одном гнезде:
Реле стартера 1 Реле стартера 2 |
Назначение и расположение предохранителей Ауди А1 и Audi S1 (3-х и 5-ти дверные модели). Оборудованные бензиновым двигателем: 1.0 TFSI, 1.2 TFSI, 1.4 TDI, 1.4 TFSI, 2.0 TFSI или с дизельным двигателем 1.6 TDI, 1.8 TFSI, 2.0 TDI
Назначение и расположение предохранителей Volkswagen Tiguan
Назначение и расположение предохранителей в Фольксваген Пассат Б6 в кузове седан и универсал. Оборудованных бензиновым двигателем: 1.4 TSI, 1.6, 1.6 FSI, 1.8 TSI, 2.0 FSI, 2.0 TFSI, 2.0 TSI, 3.2 V6 FSI, 3.6 V6 FSI, 3.6 R36 или с
Схема электрооборудования автомобилей УАЗ–3741, –3909, –3962, –2206
