1946-1958 ГАЗ М-20 «Победа» - схема электрооборудования

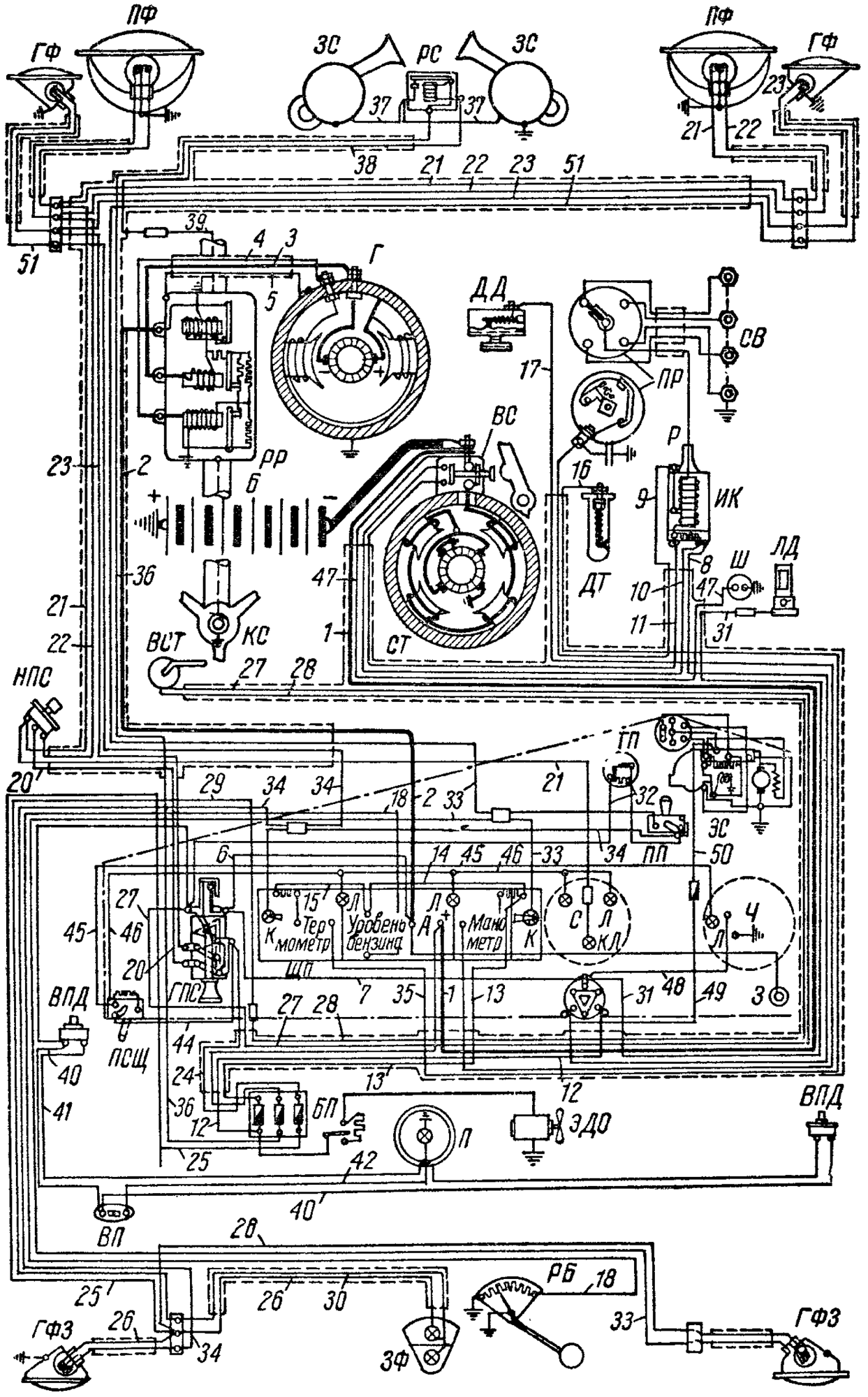

Схема электрооборудования автомобилей ГАЗ М20 «Победа», в модификации ГАЗ 20-30 / 20Б-30Б / М-20В, а также ГАЗ М20А такси. Автомобили оборудованы бензиновым двигателем 2.1 л. ГАЗ-20 (1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958)
Номинальное напряжение 12 вольт.

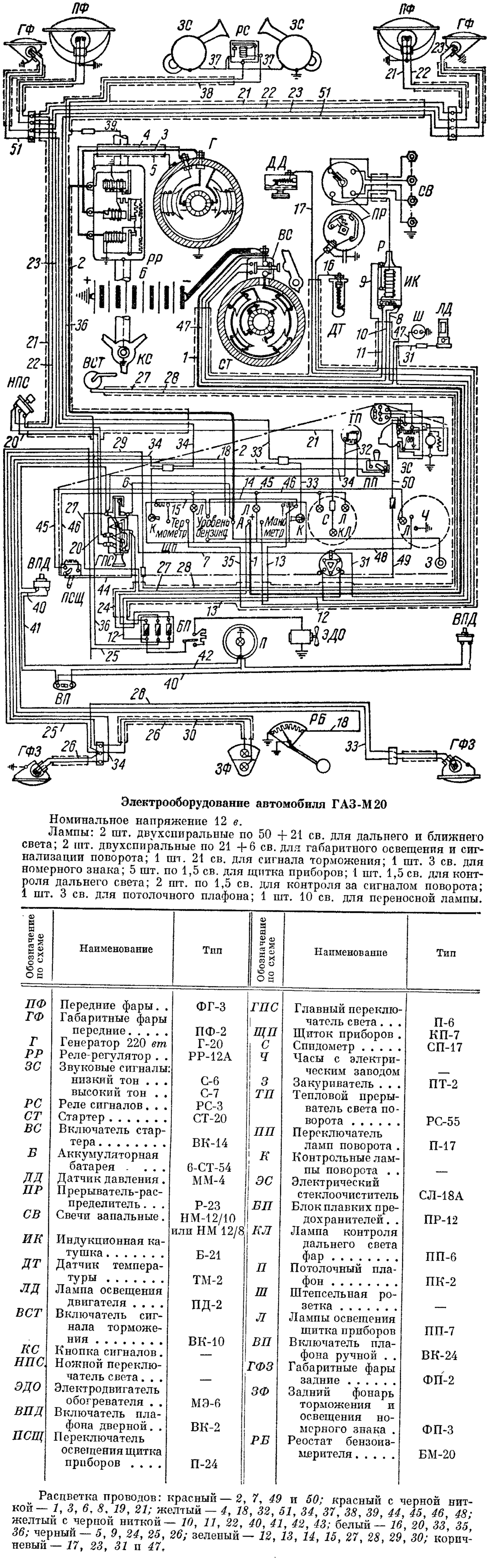

| Обозначение | Назначение | Тип |
| ПФ | Передние фары | ФГ-3 |
| ГФ | Габаритные фары передние | ПФ-2 |
| Г | Генератор 220 вт | Г-20 |
| РР | Реле-регулятор | РР-12А |
| ЗС | Звуковые сигналы: низкий тон высокий тон |
С-6 С-7 |
| РС | Реле сигналов | РС-3 |
| СТ | Стартер | СТ-20 |
| ВС | Включатель стартера | ВК-14 |
| Б | Аккумуляторная батарея | 6-СТ-54 |
| ДД | Датчик давления | ММ-4 |
| ПР | Прерыватель-распределитель | Р-23 |
| СВ | Свечи запальные | НМ-12/10 НМ 12/8 |
| ИК | Индукционная катушка | Б-21 |
| ДТ | Датчик температуры | ТМ-2 |
| ЛД | Лампа освещения двигателя | ПД-2 |
| ВСТ | Включатель сигнала торможения | ВК-10 |
| КС | Кнопка сигналов | |
| НПС | Ножной переключатель света | |
| ЭДО | Электродвигатель обогревателя | МЭ-6 |
| ВПД | Включатель плафона дверной | ВК-2 |
| ПСЩ | Переключатель освещения щитка приборов | П-24 |
| ГПС | Главный переключатель света | П-6 |
| ЩП | Щиток приборов | КП-7 |
| С | Спидометр | СП-17 |
| Ч | Часы с электрическим заводом | |
| З | Прикуриватель | ПТ-2 |
| ТП | Тепловой прерыватель света поворота | РС-55 |
| ПП | Переключатель ламп поворота | П-17 |
| К | Контрольные лампы поворота | |
| ЭС | Электрический стеклоочиститель | СЛ-18А |
| БП | Блок плавких предохранителей | ПР-12 |
| КЛ | Лампа контроля дальнего света фар | ПП-6 |
| П | Потолочный плафон | ПК-2 |
| Ш | Штепсельная розетка | |
| Л | Лампы освещения щитка приборов | ПП-7 |
| ВП | Включатель плафона ручной | ВК-24 |
| ГФЗ | Габаритные фары задние | ФП-2 |
| ЗФ | Задний фонарь торможения и освещения номерного знака | ФП-3 |
| РБ | Реостат бензоизмерителя | БМ-20 |
Расцветка проводов:
Красный — 2, 7, 49 и 50;
Красный с черной ниткой — 1, 3, 6, 8, 19, 21;
Желтый — 4, 18, 32, 51, 34, 37, 38, 39, 44, 45, 46, 48;
Желтый с черной ниткой — 10, 11, 22, 40, 41, 42, 43;
Белый— 16, 20, 33, 35, 36;
Черный — 5, 9, 24, 25, 26;
Зеленый — 12, 13, 14, 15, 27, 28, 29, 30;
Коричневый — 17, 23, 31 и 47.

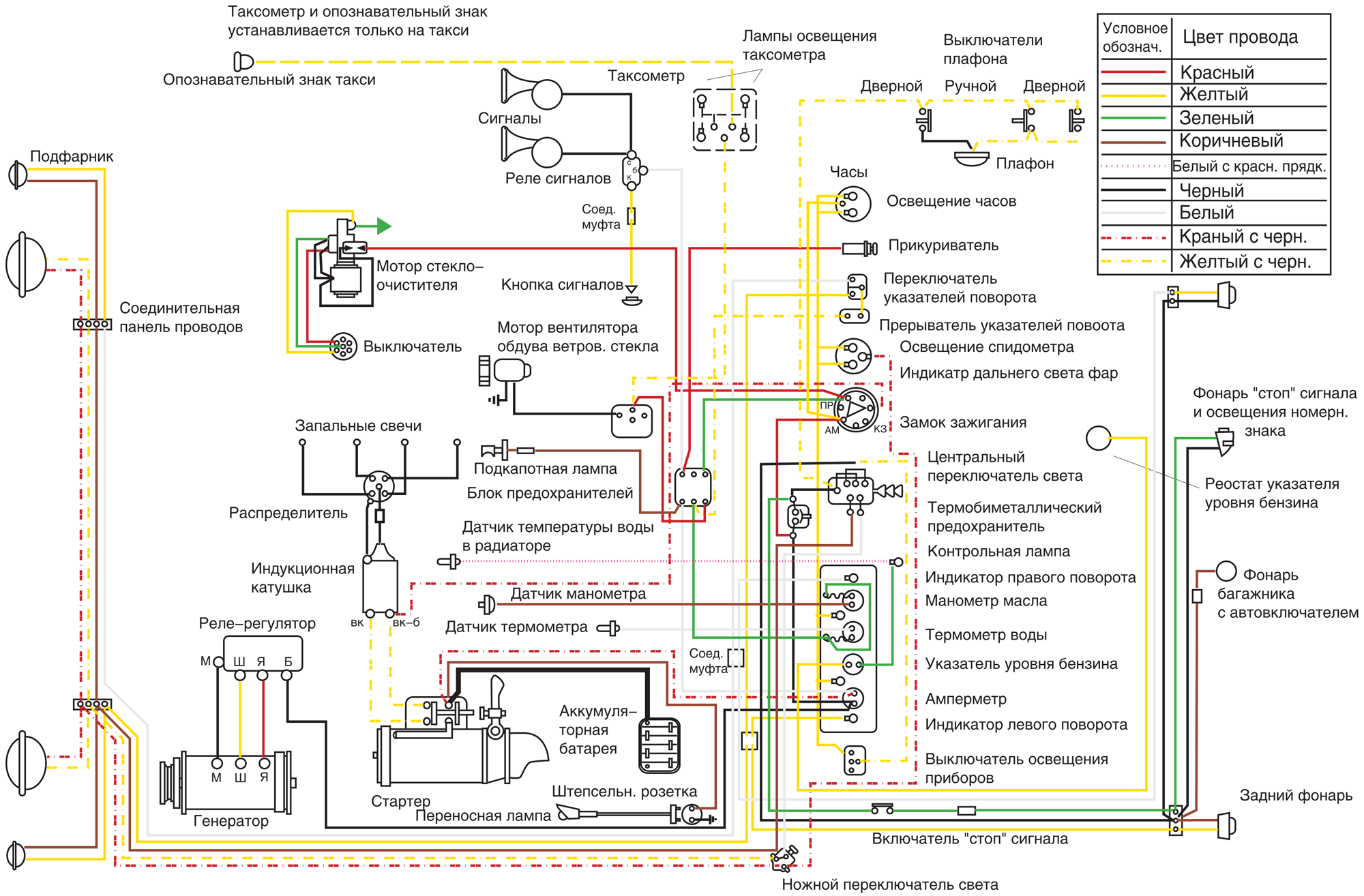

Цветная схема электрооборудования ГАЗ М20
