2020-2024 Haval Dargo - предохранители
Расположение и назначение предохранителей и реле в Haval Dargo с бензиновым двигателем 2.0 л. (GW4N20) и 7-ми стуменчатой автоматической коробкой передач с двойным сцеплением (GW7DCT1) (2020, 2021, 2022, 2023, 2024)

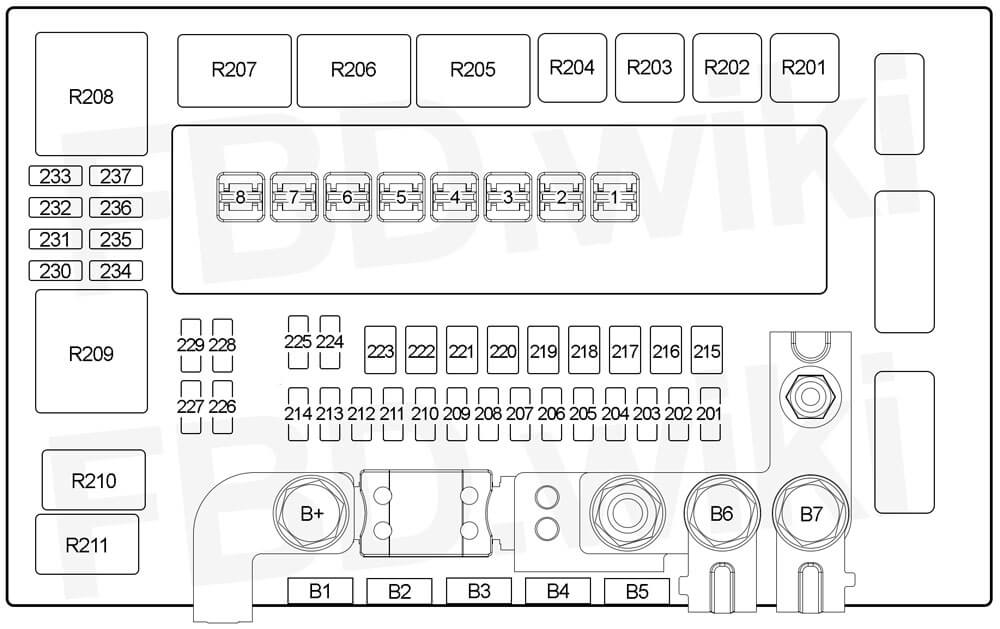

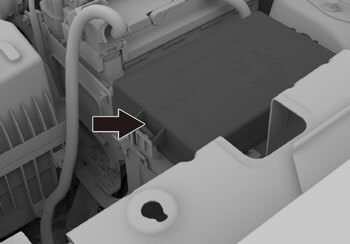

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| Плавкие вставки | ||
| B1 | 125 | Блок предохранителей в салоне |
| B2 | 60 | Вентилятор радиатора |
| 80 | Вентилятор радиатора | |
| B3 | 80 | Электронная система контроля устойчивости автомобиля (ESP) |
| B4 | 60 | Насос системы охлаждения двигателя |
| B5 | - | - |
| Предохранители | ||
| 1 | 15 | Главное реле 2 |
| 2 | 15 | Главное реле 3 |
| 3 | 15 | Звуковой сигнал |
| 4 | 20 | Реле переднего стеклоочистителя, реле высокой скорости переднего стеклоочистителя |
| 5 | 15 | Реле омывателя лобового стекла, реле омывателя заднего стекла |
| 6 | 15 | Реле компрессора кондиционера, насос отопителя |
| 7 | 10 | Главное реле 1 |
| 8 | 20 | Главное реле 4 |
| 201 | 25 | Интеллектуальный блок управления |
| 202 | - | - |
| 203 | 25 | Блок управления автоматической коробкой передач |
| 204 | - | - |
| 205 | 25 | Блок управления автоматической коробкой передач |
| 206 | 30 | Розетка прицепа |
| 207 | 30 | Розетка прицепа |
| 208 | 25 | Интеллектуальный блок управления 4 |
| 209 | - | - |
| 210 | 15 | Постоянное напряжение, блок управления двигателем (ECM) |
| 211 | 30 | Интеллектуальный блок управления (предохранители (моторный отсек): № 3, 4, 5, 6) |
| 212 | 30 | Стартер |
| 213 | - | - |
| 214 | - | - |
| 215 | 40 | Электронная система контроля устойчивости автомобиля (ESP) |
| 216 | 40 | Электронная система контроля устойчивости автомобиля (ESP) |
| 217 | 40 | Обогрев ветрового стекла с левой стороны |
| 218 | - | - |
| 219 | - | - |
| 220 | - | - |
| 221 | 40 | Обогрев ветрового стекла с правой стороны |
| 222 | - | - |
| 223 | 30 | Интеллектуальный блок управления (главное реле - предохранители (моторный отсек): № 1, 2, 7, 8) |
| 224 | - | - |
| 225 | - | - |
| 226 | 10 | ECU IG1 |
| 227 | - | - |
| 228 | 5 | Обратная связь при запуске |
| 229 | 10 | Нагрев форсунок |
| 230 | - | - |
| 231 | - | - |
| 232 | - | - |
| 233 | - | - |
| 234 | - | - |
| 235 | - | - |
| 236 | - | - |
| 237 | - | - |
| Реле | ||
| R201 | - | |
| R202 | - | |
| R203 | - | |
| R204 | - | |
| R205 | Реле трансмиссионной цепи | |
| R206 | Силовое реле прицепа | |
| R207 | Пусковое реле | |
| R208 | Реле обогрева ветрового стекла с левой стороны | |
| R209 | Реле обогрева ветрового стекла с правой стороны | |
| R210 | - | |
| R211 | - | |

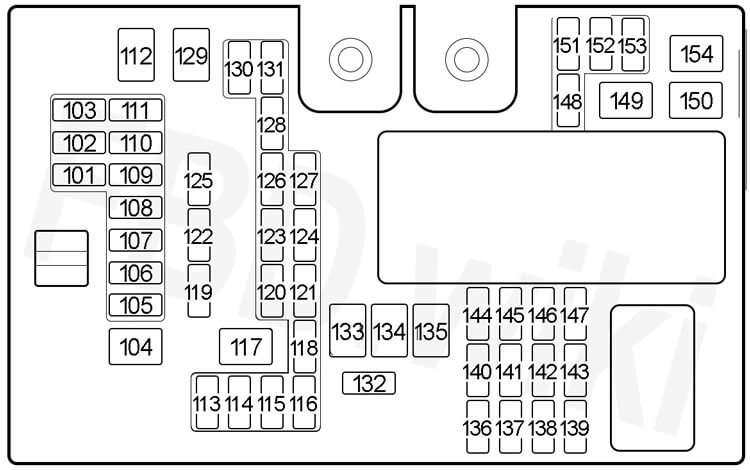

Блок предохранителей в салоне
Блок расположен за отделением для мелких предметов в приборной панели.
| № | А | Назначение предохранителя |
|---|---|---|
| 101 | 15 | Аккумулятор гибридного контрольного блока (HCU) |
| 102 | 10 | Блок управления системой климат-контроля, датчик дождя и освещенности |
| 103 | 5 | Сетевой шлюз, выключатель стоп-сигнала |
| 104 | 40 | Вентилятор |
| 105 | 7.5 | Разъем USB с функцией зарядки |
| 106 | 15 | Обогрев рулевого колеса |
| 107 | 15 | Розетка в зоне переднего ряда сидений |
| 108 | 15 | Цепь IG1 в моторном отсеке |
| 109 | - | - |
| 110 | 15 | Блок управления доменом кузов (KBCM) |
| 111 | 15 | Блок управления доменом кузов (KBCM) |
| 112 | 40 | Преобразователь постоянного тока (400 Вт) |
| 113 | 7.5 | Система беспроводной зарядки, проекционный дисплей |
| 114 | 10 | Внутреннее освещение |
| 115 | - | - |
| 116 | 15 | Отпирание замка передней левой двери |
| 117 | 30 | Преобразователь постоянного тока (200 Вт) |
| 118 | 15 | Розетка в зоне заднего ряда сидений |
| 119 | 10 | Диагностический разъем |
| 120 | 15 | Система мониторинга задней и боковых зон, контроллер комфортной подсветки салона |
| 121 | 7.5 | Подушки безопасности |
| 122 | 10 | Мультимедийная система, усовершенствованные системы помощи водителю, система климат-контроля |
| 123 | 10 | Складывание зеркал заднего вида |
| 124 | 15 | Центральный замок |
| 125 | 5 | Электронный селектор переключения передач, цепь IG, комбинированный переключатель, цепь IG |
| 126 | 15 | Усилитель мощности |
| 127 | 15 | Усилитель мощности |
| 128 | 10 | Мультимедийная система, комбинация приборов |
| 129 | 25 | Шторка люка |
| 130 | 25 | Аудиосистема |
| 131 | 15 | Монитор |
| 132 | - | - |
| 133 | 25 | Модуль передней левой двери, стеклоподъемник передней левой двери |
| 134 | 25 | Модуль передней правой двери, стеклоподъемник передней правой двери |
| 135 | 30 | Контроллер переключения передач |
| 136 | - | - |
| 137 | - | - |
| 138 | - | - |
| 139 | - | - |
| 140 | 15 | Блок управления прицепом |
| 141 | 10 | Система управления аккумуляторной батареей, преобразователь постоянного тока |
| 142 | 15 | Зарядное устройство |
| 143 | 15 | Блок управления прицепом |
| 144 | 30 | Регулировка положения сиденья |
| 145 | 20 | Подогрев передних сидений |
| 146 | - | - |
| 147 | 20 | Разъем прицепа |
| 148 | 30 | Задний люк с электроприводом |
| 149 | 25 | Переключатели стеклоподъемников передних дверей, инвертор (220 В) |
| 150 | 25 | Блокировка дифференциала |
| 151 | 20 | Подогрев задних сидений |
| 152 | 7.5 | Контроллеры ручек дверей, контроллер системы контроля давления воздуха в шинах, блок управления системой кругового обзора |
| 153 | 20 | Контроллер системы полного привода |
| 154 | 25 | Блокировка дифференциала |
Блок предохранителей в багажном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Топливный насос |
| 2 | 10 | Очиститель заднего стекла |
| 3 | 10 | Обогрев ветрового стекла |
| 4 | 10 | Подогрев наружных зеркал заднего вида |
| 5 | 30 | Обогрев стекла |
