2020-2024 Tank 300 - предохранители
Расположение и назначение предохранителей и реле в Tank 300 в комплектации Adventure или Premium. Оборудованный бензиновым турбо двигателем 2.0 л. (E20CB) (2020, 2021, 2022, 2023, 2024)
Блок предохранителей в салоне
Блок расположен за отделением для мелких предметов в приборной панели.
| № | А | Назначение предохранителя |
|---|---|---|
| 101 | - | - |
| 102 | 10 | Модуль атмосферной подсветки, электронный переключатель скоростей, видеорегистратор |
| 103 | 5 | Сетевой шлюз, выключатель стоп-сигнала, комбинированный переключатель |
| 104 | 40 | Вентилятор |
| 105 | 7.5 | Разъем USB с функцией зарядки |
| 106 | 15 | Обогрев руля |
| 107 | 15 | Розетка в зоне переднего ряда сидений |
| 108 | 15 | Электропитание блока управления оборудованием передней части салона IG1 |
| 109 | - | - |
| 110 | 15 | Блок управления оборудованием кузова (KBCM) |
| 111 | 15 | Блок управления оборудованием кузова (KBCM) |
| 112 | 40 | Преобразователь постоянного тока (400 Вт) |
| 113 | - | - |
| 114 | 10 | Лампы внутреннего освещения |
| 115 | 20 | Реле полной блокировки замков, реле полной разблокировки замков |
| 116 | 15 | Реле отпирания замка передней левой двери |
| 117 | 30 | Преобразователь постоянного тока (200 Вт) |
| 118 | 15 | Розетка в зоне заднего ряда сидений |
| 119 | 10 | Диагностический разъем |
| 120 | 15 | Беспроводная зарядка, модуль атмосферной подсветки, радар обнаружения слепых зон |
| 121 | 15 | Контроллер подушек безопасности |
| 122 | 10 | Бортовой беспроводной терминал (T-BOX), переключатель центрального управления, умное внутреннее зеркало заднего вида |
| 123 | 10 | Складывание зеркал заднего вида (реле раскладывания зеркал заднего вида, реле складывания зеркал заднего вида) |
| 124 | 15 | Центральный замок (реле запирания, реле отпирания) |
| 125 | 5 | Электронный переключатель скоростей, блок предохранителей багажника, задний радар |
| 126 | 15 | Усилитель мощности 1 |
| 127 | 15 | Усилитель мощности 2 |
| 128 | 15 | Бортовой беспроводной терминал (T-BOX), комбинированная приборная панель |
| 129 | 25 | Люк |
| 130 | 25 | Головное мультимедийное устройство |
| 131 | - | - |
| 132 | - | - |
| 133 | 25 | Блок управления оборудованием дверей с левой стороны (стеклоподъемник левой передней двери) |
| 134 | 25 | Модуль правой передней двери |
| 135 | - | - |
| 136 | 15 | Реле закрытия электронного замка от детей, реле открытия электронного замка от детей |
| 137 | - | - |
| 138 | 10 | Кондиционер |
| 139 | - | - |
| 140 | 15 | Блок управления прицепом |
| 141 | - | - |
| 142 | - | - |
| 143 | 15 | Блок управления прицепом |
| 144 | 30 | Регулировка положения сиденья |
| 145 | 20 | Подогрев передних сидений |
| 146 | 30 | Контроллер педали |
| 147 | 20 | Контроллер системы интеллектуального вождения L2 |
| 148 | 30 | Контроллер системы полного привода |
| 30 | Дверь багажного отделения с электроприводом | |
| 149 | 25 | Стеклоподъемник передний правый, стеклоподъемник задний левый, стеклоподъемник задний правой двери |
| 150 | - | - |
| 151 | 20 | Подогрев задних сидений |
| 152 | 7.5 | Система контроля давления в шинах, система кругового обзора, система автоматической парковки |
| 153 | 20 | Контроллер системы полного привода |
| 154 | 25 | Блокировка дифференциала |

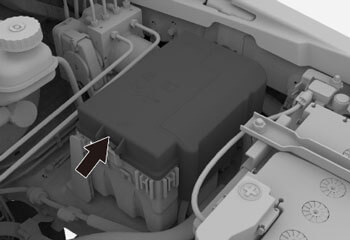

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| Плавкие вставки | ||
| B1 | 125 | Блок предохранителей в салоне |
| B2 | 100 | Вентилятор радиатора |
| B3 | 100 | Электронная система контроля устойчивости автомобиля (ESP) |
| B4 | - | - |
| B5 | - | - |
| Предохранители | ||
| 1 | 15 | Главное реле 2 |
| 2 | 15 | Главное реле 3 |
| 3 | 15 | Звуковой сигнал |
| 4 | 20 | Реле переднего стеклоочистителя, реле высокой скорости переднего стеклоочистителя |
| 5 | 15 | Реле омывателя лобового стекла, реле омывателя заднего стекла |
| 6 | 15 | Реле компрессора кондиционера, насос отопителя |
| 7 | 10 | Главное реле 1 |
| 8 | 20 | Главное реле 4 |
| 201 | 25 | Интеллектуальный блок управления |
| 202 | 30 | Электропривод стеклоочистителей ветрового стекла |
| 203 | 15 | Блок управления автоматической коробкой передач |
| 204 | - | - |
| 205 | 25 | Питание инвертора |
| 206 | 30 | Розетка прицепа |
| 207 | 30 | Розетка прицепа |
| 208 | 25 | Интеллектуальный блок управления 4 |
| 209 | - | - |
| 210 | 15 | Постоянное напряжение, блок управления двигателем (ECM) |
| 211 | 30 | Интеллектуальный блок управления (предохранители (моторный отсек): № 3, 4, 5, 6) |
| 212 | 30 | Стартер |
| 213 | - | - |
| 214 | 15 | Муфта сцепления переднего моста, реле отключения полного привода, реле подключения полного привода |
| 215 | 40 | Электронная система контроля устойчивости автомобиля (ESP) |
| 216 | 40 | Электронная система контроля устойчивости автомобиля (ESP) |
| 217 | - | - |
| 218 | 30 | Источник питания 12 В на крыше автомобиля |
| 219 | 40 | Реле левого нагревателя лобового стекла |
| 220 | 40 | Реле правого нагревателя лобового стекла |
| 221 | - | - |
| 222 | - | - |
| 223 | 30 | Интеллектуальный блок управления (главное реле - предохранители (моторный отсек): № 1, 2, 7, 8) |
| 224 | - | - |
| 225 | - | - |
| 226 | 10 | IG1 ЭБУ, вентилятор радиатора, блок управления двигателем |
| 227 | - | - |
| 228 | 5 | Обратная связь при запуске |
| 229 | - | - |
| 230 | - | - |
| 231 | - | - |
| 232 | - | - |
| 233 | - | - |
| 234 | - | - |
| 235 | - | - |
| 236 | - | - |
| 237 | - | - |
| Дополнительные предохранители | ||
| 401 | 10 | Обогрев передних форсунок |
| 402 | - | - |
| 403 | - | - |
| 404 | - | - |
| 405 | - | - |
| 406 | - | - |
| Реле | ||
| R201 | - | |
| R202 | - | |
| R203 | - | |
| R204 | - | |
| R205 | Реле трансмиссионной цепи | |
| R206 | Силовое реле прицепа | |
| R207 | Пусковое реле | |
| R208 | Силовое реле инвертора | |
| R209 | Реле источника питания 12 В, потолок | |
| R210 | Реле отключения полного привода | |
| R211 | Реле подключения полного привода | |
| R401 | Реле левого нагревателя лобового стекла | |
| R402 | Реле правого нагревателя лобового стекла | |
Блок предохранителей в багажном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Топливный насос |
| 2 | 10 | Очиститель заднего стекла |
| 3 | 10 | Обогрев ветрового стекла |
| 4 | 10 | Подогрев наружных зеркал заднего вида |
| 5 | 30 | Обдув стекла |
