Схема предохранителей и реле Kia Soul (2008–2013)
Блок предохранителей в салоне

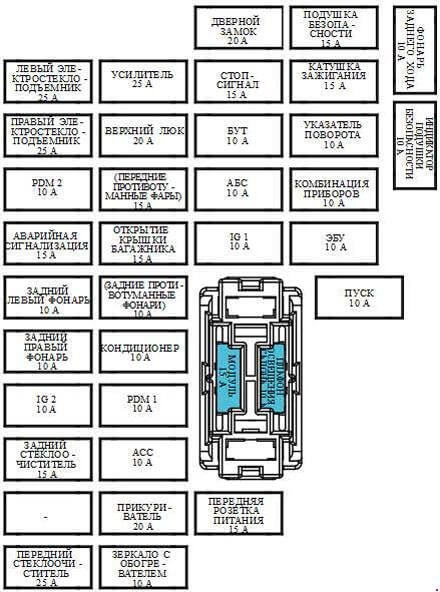

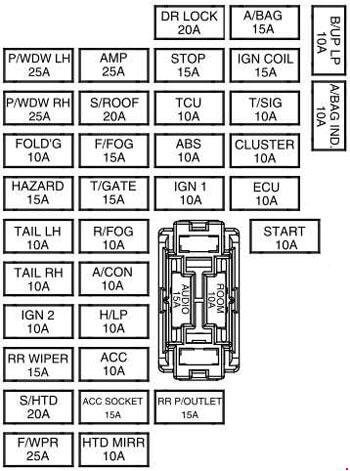

Автомобили с левым рулем |
  |

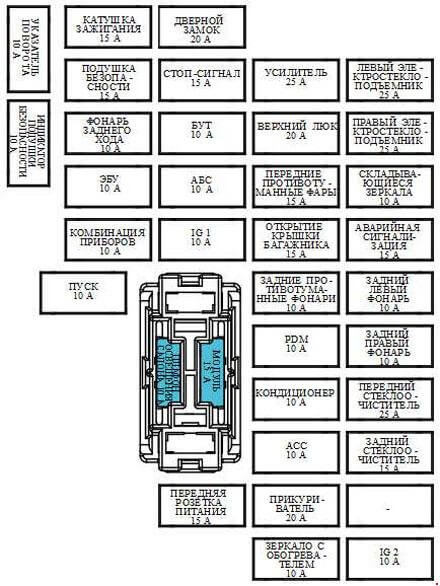

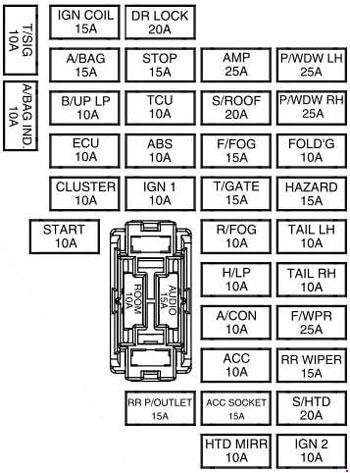

Автомобили с правым рулем |
  |
|
|
| Предохранитель |
А |
Функция/компонент |
| P/WDW LH | 25 | Главный переключатель электростеклоподъемников, переключатель электростеклоподъемник а задней левой двери |
| P/WDW RH |
25 | Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника задней правой двери, переключатель электростеклоподъемника двери пассажира |
| PDM 2 | 10 | Переключатель пуска/останова, PDM, держатель брелка |
| FOLD'G |
10 |
Соединитель для передачи данных, выключатель питания внешних зеркал |
| Аварийная сигнализация (HAZARD) |
15 | Реле аварийной сигнализации, прерыватель срабатывания указателей поворота от одного касания, переключатель аварийной сигнализации |
| Левый задний фонарь (TAIL LH) |
10 | Фонари освещения номерного знака, задний левый комбинированный фонарь, левая передняя фара |
| Правый задний фонарь (TAIL RH) |
10 | Задний правый комбинированный фонарь, правая передняя фара, подсветка (+) |
| IG 2 | 10 | BCM, переключатель корректора наклона фар, привод корректор наклона левой/правой фары, блок управления верхним люком |
| Задний стеклоочиститель (RR WIPER) |
15 | Распределительная коробка панели приборов (реле заднего стеклоочистителя), многофункциональный переключатель, электродвигатель заднего стеклоочистителя |
| Передний стеклоочиститель (F/WPR) |
25 | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, блок предохранителей и реле М/О (реле10) |
| Усилитель (AMP) |
25 | С ISG: Преобразователь низкого напряжения постоянного тока в постоянный системы ISG (усилитель) Без ISG: усилитель |
| Верхний люк (S/ROOF) |
20 | Блок управления верхним люком |
| Передние противотуманные фары (F/FOG) |
15 | Реле передних противотуманных фар |
| Открытие крышки багажника (T/GATE) |
15 | Реле крышки багажника, диагностический разъем |
| Задние противотуманные фонари (R/FOG) |
10 | Реле задних противотуманных фонарей |
| Кондиционер (A/CON) |
10 | Блок управления кондиционером, блок реле и предохранителей моторного отсека (реле 1, реле 5, реле 6), блок реле и предохранителей DSL (реле ПТК2, реле ПТК3) |
| PDM 1 (H/LP) |
10 | PDM (Реле ближнего света фар) |
| АСС | 10 | PDM, аудиосистема, усилитель, преобразователь низкого напряжения постоянного тока в постоянный системы ISG (аудиосистема/усилитель), модуль декоративной подсветки, BCM, блок управления электронными ключами, переключатель внешних зеркал с электроприводом |
| ACC SOCKET |
15 |
Передняя розетка питания, прикуриватель |
| Прикуриватель | 20 | Задняя розетка питания, прикуриватель |
| Зеркало с подогревом (HTD MIRR) |
10 | ЭБУД/PCM, электродвигатель внешних зеркал с электроприводом со стороны водителя/пассажира, блок управления кондиционером |
| Дверной замок (DR LOCK) |
20 | Реле блокировки дверей, реле разблокирования дверей, реле двойной блокировки |
| Стоп-сигнал (STOP) |
15 | Выключатель стоп-сигнала, реле стоп-сигнала, блок реле и предохранителей моторного отсека (реле 8, многофункциональный диагностический разъем) |
| БУТ (TCU) |
10 | Датчик скорости автомобиля (МКПП), переключатель диапазонов КПП (АКПП), БУТ (G4FC/G4FD), индикатор рычага ATM |
| АБС (ABS) |
10 | Выключатель ESP, датчик угла поворота рулевого колеса, блок управления АБС/ESP, многофункциональный диагностический разъем |
| IG 1 |
10 | Блок реле и предохранителей моторного отсека (реле 8, реле 9),выключатель стоп-сигнала, инвертор масляного насоса, блок системы помощи при парковке, обогреватель переднего левого/правого сиденья, преобразователь низкого напряжения постоянного тока в постоянный системы ISG (аудиосистема/усилитель), выключатель обогревателя переднего левого/правого сиденья, блок напоминания о непристегнутом ремне безопасности, электрохромное зеркало, индикатор SBR, зуммер системы помощи при парковке задним ходом, выключатель ISG, блок контроля давления в шинах |
| RR P/OUTLET |
15 |
Задняя розетка питания |
| Передняя розетка питания | 15 | Передняя розетка питания |
| Подушка безопасности (A/BAG) |
15 | Блок управления SRS, индикатор подушки безопасности пассажира |
| Катушка зажигания (IGN COIL) |
15 | G4FC/G4FD: Катушка зажигания №1~4, конденсатор |
| Указатель поворота (T/SIG) |
10 | Выключатель аварийной сигнализации, многофункциональный переключатель |
| Комбинация приборов (CLUSTER) |
10 | BCM, блок управления кондиционером, PDM, блок управления электронными ключами, комбинация приборов |
| ЭБУ (ECU) |
10 | ЭБУД/PCM, датчик расхода воздуха, блок реле и предохранителей моторного отсека (реле 2), датчик оповещения о состоянии топливного фильтра |
| Пуск (START) |
10 | PDM, переключатель диапазонов КПП, переключатель блокировки замка зажигания, ЭБУД/PCM |
| Фонари заднего хода (B/UP LP) |
10 | Выключатель фонарей заднего хода |
| Индикатор подушки безопасности (A/BAG IND) |
10 | Комбинация приборов |
| Модуль (AUDIO) |
15 |
РЧ приемник, с ISG: Преобразователь низкого напряжения постоянного тока в постоянный системы ISG (аудиосистема), без ISG: Аудиосистема |
| Лампа питания освещения салона (ROOM) |
10 | BCM, подсветка замка зажигания и датчик открытия двери, комбинация приборов, модуль контроля давления в шинах, блок управления кондиционером, лампа в правом/левом солнцезащитном козырьке, центральный плафон освещения салона, лампа направленного освещения, переключатель наружного зеркала с электроприводом, плафон багажника |

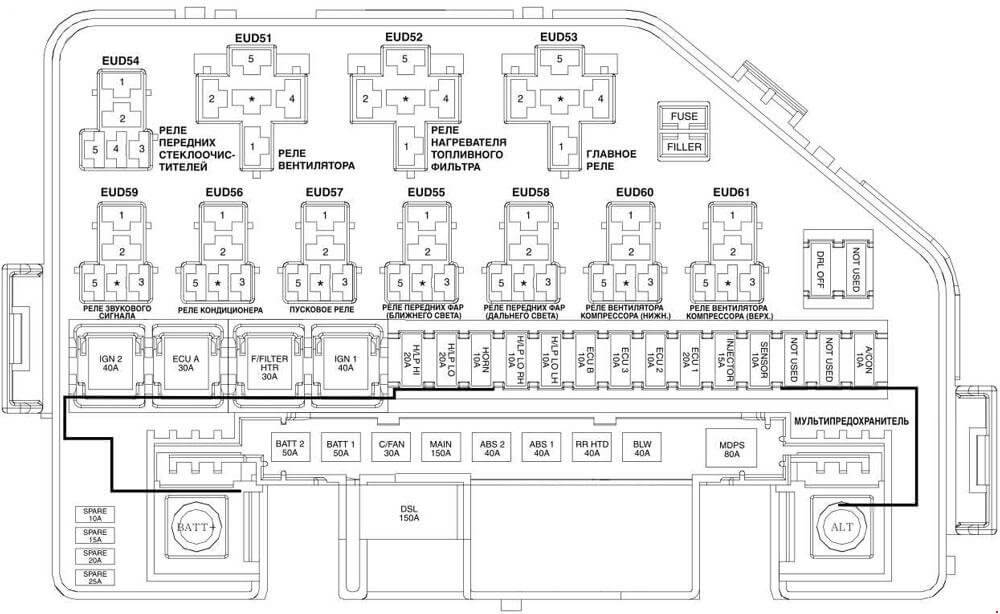

Блок предохранителей в моторном отсеке (до 2011 года)
| Предохранитель |
А |
Функция/компонент |
| ВАТТ 2 | 50 | Распределительная коробка l/P (реле - задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания - ROOM 10A, AUDIO 15A) |
| ВАТТ 1 | 50 | Распределительная коробка l/P (реле - сервопривод стекол, предохранители - P/WDW LH 25А, P/WDW RH 25А, FOLD'G 10А, HAZARD 15А) |
| C/FAN | 30 | Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.) |
| MAIN | 150 | Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
| ABS 2 | 40 | Модуль управления АБС, модуль управления ESP |
| ABS 1 | 40 | Модуль управления АБС, модуль управления ESP |
| RRHTD | 40 | Распределительная коробка I/Р (реле обогревателя заднего стекла) |
| BLW | 40 | Реле вентилятора |
| MDPS | 80 | Модуль управления EPS |
| DSL | 150 | Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40 | Выключатель зажигания, пусковое реле |
| ECU А | 30 | Главное реле, ECU В10А |
| F/PUMP |
20 |
G4FC: Реле топливного насоса |
| F/FILTER HTR | 30 | D4FB: Реле нагревателя топливного фильтра |
| IGN 1 | 40 | Выключатель зажигания |
| H/LPHI | 20 | Реле передних фар (дальнего света) |
| H/LPLO | 20 | Реле передних фар (ближнего света) |
| HORN | 10 | Реле звукового сигнала |
| HORN | 10 | Реле звукового сигнала |
| H/LP LO RH | 10 | Правая передняя фара |
| H/LP LO LH | 10 | Левая передняя фара, приборная панель (инд. ближнего света) |
| ECU В | 10 | D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10 | D4FB: Регулирующий клапан давления топлива |
| ECU 2 | 10 | D4FB: Выключатель стоп-сигнала |
| ECU 1 | 20 | D4FB: ЕСМ G4FC: ECM, PCM |
| INJECTOR | 15 | D4FB: Блок реле и плавких предохранителей DSL (Glow
Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения
распределительного вала, электропривод рециркуляции отработавших газов
(EGR), привод турбонагнетателя с изменяемой геометрией (VGT), модуль
иммобилайзера G4FC: Форсунки № 1~4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
| SENSOR | 10 | D4FB: Реле кондиционера, реле вентилятора компрессора (верх./нижн.), кислородный датчик, реле нагревателя воздуха G4FC: ECM |
| A/CON | 10 | Реле кондиционера |
| DRL OFF | 10 | ВСМ |
ПРИМЕЧАНИЕ: Для отключения дневных ходовых огней открыть блок реле и плавких предохранителей в моторном отсеке и вставить запасной предохранитель (10 А) в положение DRL OFF.

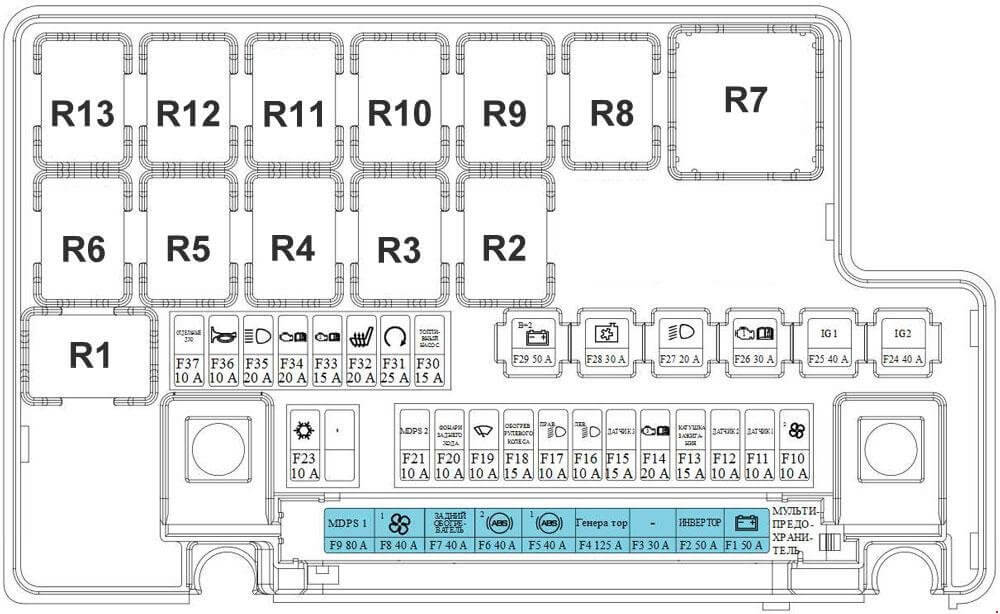

Блок предохранителей в моторном отсеке (с 2012 года)
| № |
А |
Функция/компонент |
| F1 | 50 |
Реле переключателя питания, предохранитель (PDM2 10A, аварийная сигнализация 15A) |
| F2 | 10 |
G4FC: Не используется G4FD, G4NA: Инвертор масляного насоса |
| F3 | 30 |
Не используется |
| F4 | 125 |
Генератор, предохранитель (F5-40A, F6-40A, F7-40A, F8-40A, F9-80A, F23-10А) |
| F5 | 40 |
Блок управления АБС Блок управления ESP |
| F6 | 40 |
Блок управления АБС Блок управления ESP |
| F7 | 40 |
Реле обогревателя заднего стекла |
| F8 | 40 |
Блок реле и предохранителей моторного отсека (реле 1) |
| F9 | 80 |
Управление ЭУР |
| F10 | 10 |
Блок управления кондиционером |
| F11 | 10 |
G4FC: Электромагнитный клапан системы впуска с изменяемой геометрией, блок реле и предохранителей моторного отсека(реле 11, реле 12, реле 13) G4FD: Не используется G4NA: Блок реле и предохранителей моторного отсека (реле 13), модуль иммобилайзера, регулятор давления масла №1,2, датчик положения распределительного вала №1,2 |
| F12 | 10 |
G4FC: Электромагнитный клапан управления продувкой, модуль иммобилайзера, ЭБУД, датчик кислород (верхний, нижний), датчик положения распределительного вала №1,2 G4FD: Электромагнитный клапан системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой, PCM ЭБУД, модуль иммобилайзера, блок реле и предохранителей моторного отсека (реле 11, 12, 13) G4NA: Блок реле и предохранителей моторного отсека (реле 11, реле 12), форсунка №1~4 |
| F13 | 15 |
G4FC, G4FD: Не используется G4NA: Катушка зажигания № 1~4, конденсатор |
| F14 | 20 |
G4FC, G4FD: Не используется G4NA: АКПП: PCM, МКПП: ЭБУД |
| F15 | 15 |
G4FC: ЭБУД, форсунка №1~4, регулятор давления масла №1,2, блок реле и предохранителей моторного отсека (реле 6) G4FD: Датчик кислорода (верхний), датчик кислорода (нижний), ЭБУД/PCM, регулятор давления масла №1,2, блок реле и предохранителей моторного отсека (реле 6) G4NA: Блок реле и предохранителей моторного отсека (реле 6), электромагнитный клапан системы впуска с изменяемой геометрией, датчик кислорода (верхний,нижний), электромагнитный клапан управления продувкой |
| F16 | 10 |
Левая передняя фара |
| F17 | 10 |
Правая передняя фара |
| F18 | 15 |
Не используется |
| F19 | 10 |
G4FC, G4FD: Не используется G4NA: ЭБУД/PCM |
| F20 | 10 |
Блок управления системой помощи при парковке задним ходом, электрохромное зеркало, модуль системы помощи при парковке, задний комбинированный фонарь (левый,правый), комбинация приборов |
| F21 | 10 |
Блок управления ЭУР |
| F22 | 10 |
- |
| F23 | 10 |
Блок реле и предохранителей моторного отсека (реле 13) |
| F24 | 40 |
Без электронных ключей: Замок зажигания С электронными ключами: Блок реле PDM (реле IG2) |
| F25 | 40 |
Без электронных ключей: Замок зажигания С электронными ключами: Блок реле PDM (реле ACC, реле IG1) |
| F26 | 30 |
Блок реле и предохранителей моторного отсека (реле 7) |
| F27 | 20 |
Блок реле и предохранителей моторного отсека (реле 4) |
| F28 | 30 |
Блок реле и предохранителей моторного отсека (реле 11, реле 12) |
| F29 | 50 |
Распределительная коробка панели приборов (реле задних фонарей, предохранитель (люк 20 А, усилитель 25 А, дверной замок 20 А стоп-сигнал 15 А, открытие крышки багажника 15 А. задние противотуманные фонари 10 А, передние противотуманные фары 15 А), разъем питания (плафон освещения салона 10 А, модуль 15 А)) |
| F30 | 15 |
Реле 6 |
| F31 | 25 |
PDM, блок управления электронными ключами |
| F32 | 20 |
Обогреватель переднего левого сиденья Обогреватель переднего правого сиденья |
| F33 | 15 |
АКПП: РСМ МКПП: ЭБУД |
| F34 | 20 |
G4FC: БУТ G4FD: Не используется G4NA: PCM |
| F35 | 20 |
Реле 5 |
| F36 | 10 |
Реле 3 |
| F37 | 10 |
ВСМ |

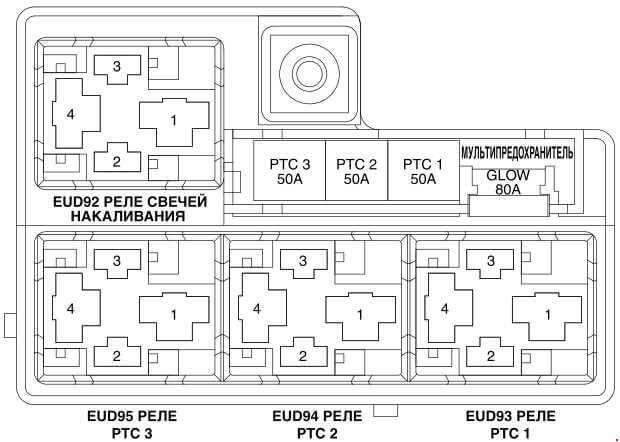

Дополнительный блок предохранителей в моторном отсеке (дизельные двигатели)
| Предохранитель |
А |
Функция/компонент |
| GLOW | 80 |
Реле свечей накаливания, реле нагревателя воздуха |
| PTC 1 | 50 |
Реле РТС 1 |
| PTC 2 | 50 |
Реле РТС 2 |
| РТСЗ | 50 |
Реле РТС 3 |
