1997-2007 Hyundai H100
Назначение и расположение предохранителей и реле в Хендай H100 (микроавтобус). Оборудованных бензиновым двигателем: 2.0 л., 2.4 л., 3.0 л. или с турбодизельным двигателем 2.5 л., 2.8 л. (1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)
Блок предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Освещение салона |
| 2 | 10 | Кроме EC: Стоп-сигналы EC: Аварийная сигнализация |
| 3 | 15 | Звуковой сигнал, задние фонари (кроме EC) |
| 4 | 20 | Обогрев стекла |
| 5 | 30 | Кроме EC: Задний отопитель |
| 5 | 15 | EC: Обогрев топливного фильтра |
| 6 | 10 | Лампы заднего хода |
| 7 | 15 | Правая фара |
| 8 | 15 | Левая фара |
| 9 | 15 | Центральный замок |
| 10 | 15 | Кроме EC: Задний прикуриватель |
| 10 | 10 | EC: Задний отопитель, задний противотуманный фонарь |
| 11 | 15 | Передний прикуриватель |
| 12 | 10 | ABS, передние фары |
| 13 | 15 | Стеклоочиститель |
| 14 | 20 | Передний отопитель |
| 15 | 15 | Противотуманные фары |
| 15 | 10 | Задняя левая фара |
| 16 | 15 | Аварийная сигнализация |
| 16 | 10 | Задняя правая фара |
| 17 | 20 | Левый стеклоподъемник |
| 18 | 15 | Правый стеклоподъемник |
| 19 | - | Запасной |
| 20 | - | Запасной |
| 21 | - | Запасной |
| Реле |
||
| R1 | Реле указателей поворота и аварийная сигнализация | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Реле стеклоподъемников | |
| R5 | Реле задних фонарей | |
| R6 | Кроме EC: Реле заднего отопителя EC: Реле заднего противотуманного фонаря |
|
| R7 | Реле передних противотуманных фонарей | |
Предохранители кондиционера
| № | А | Назначение предохранителя |
|---|---|---|
| A | 10 | Реле кондиционера |
| B | 20 | Реле вентилятора кондинсатора (тандем) |
| C | 15 | Реле вентилятора кондинсатора |
Блок силовых предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| A | 40 | Дизельные двигатели: Генератор, предохранители №1,2,3,15,16 Бензиновые двигатели: Генератор, реле топливного насоса, передние фары, конденсатор, предохранители №1,2,3,15,16 |
| B | 40 | Замок зажигания |
| C | 40 50 |
С ABS: Модулятор ABS Без ABS: Предохранитель №4,5 |
| D | 50 | Реле стеклоподъемников, предохранители кондиционера |
| E | 80 | Модулятор ABS, генератор |
Реле:

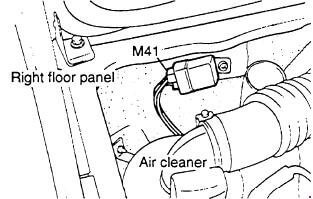

- Реле стартера
- Реле топливного насоса

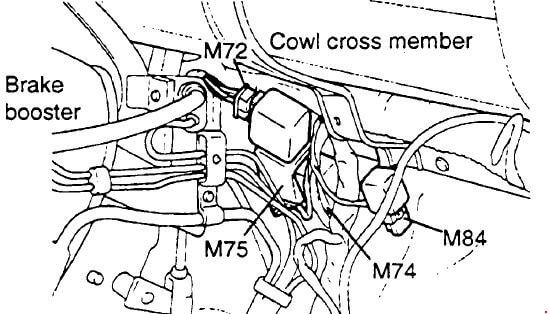

- Реле стеклоочистителя (М74), реле топливного фильтра (М84)

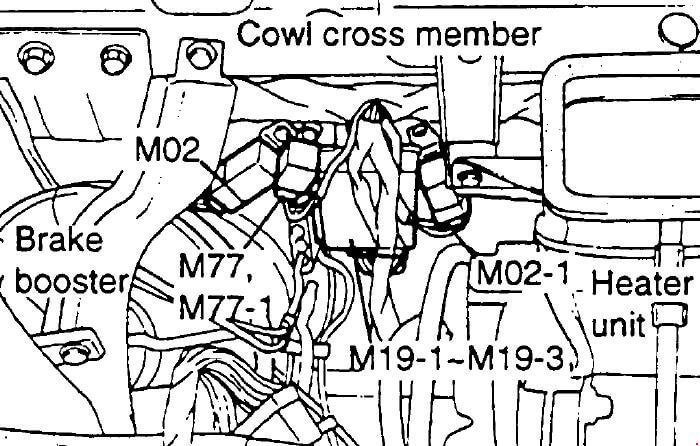

- Реле фар (М02), реле с диодом (М77)
