1993-1997 Hyundai H100 и Hyundai Porter (AH)
Назначение и расположение предохранителей Hyundai H100 и Hyundai Porter (AH), с бензиновым двигателем 2.0 л., 2.4 л., 3.0 л. или с дизельным двигателем 2.5 л., 2.8 л. (1993, 1994, 1995, 1996, 1997)
Блок предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | EC: Комбинация приборов, мультифункциональный переключатель, часы, аудиосистема Кроме EC: Освещение салона, лампа открытой двери, освещение подножки, реле обогрева стекла |
| 2 | 15 | EC: Аварийная сигнализация |
| 2 | 10 | Кроме EC: Стоп-сигналы, реле стеклоподъемников |
| 3 | 15 | EC: Стоп-сигналы, звуковой сигнал Кроме EC: Звуковой сигнал, реле задних фонарей |
| 4 | 20 | EC: Обогрев стекла |
| 5 | 30 | EC: Не используется Кроме EC: Задний отопитель, |
| 6 | 10 | Выключатель заднего хода, реле заслонки (EC), аварийная сигнализация (EC), комбинация приборов, ETACS (кроме EC), TACM (кроме EC) |
| 7 | 15 | Комбинация приборов, правая фара, корректор фар (EC) |
| 8 | 15 | Левая фара |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | 15 | EC: Аудиосистема, часы, прикуриватель Кроме EC: Задний прикуриватель |
| 12 | 10 | EC: Дневные ходовые огни, реле фар |
| 12 | 15 | Кроме EC: Аудиосистема, часы, передний прикуриватель |
| 13 | 15 | EC: Стеклоочиститель и омыватель, задний стеклоочиститель |
| 13 | 10 | Кроме EC: Реле фар, ETACS, TACM, ABSCM, задний отопитель |
| 14 | 20 | EC: Управление кондиционером и отопителем |
| 14 | 15 | Кроме EC: Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель |
| 15 | 10 | EC: Задний противотуманный фонарь |
| 15 | 20 | Кроме EC: Управление кондиционером и отопителем |
| 16 | 20 | EC: Главный переключатель стеклоподъемников |
| 16 | 15 | Кроме EC: Передние противотуманные фары |
| 17 | 15 | EC: Правый стеклоподъемник Кроме EC: Аварийная сигнализация |
| 18 | 10 | EC: Левый стеклоподъемник, левая фара, комбинация приборов |
| 18 | 20 | Кроме EC: Главный переключатель стеклоподъемников |
| 19 | 10 | EC: Аудиосистема, кондиционер, обогрев стекла, правая фара, часы |
| 19 | 15 | Кроме EC: Правый стеклоподъемник |
| 20 | 10 | Центральный замок (EC), замок задней двери |
Предохранители кондиционера
| № | А | Назначение предохранителя |
|---|---|---|
| A | 10 | Силовое реле |
| B | 20 | Реле вентилятора конденсатора (тандем) |
| C | 15 | Реле вентилятора конденсатора |
Блок реле
| № | Назначение реле |
|---|---|
| R1 | Реле задних фонарей |
| R2 | EC: Реле стеклоподъемников Кроме EC: Реле заднего отопителя |
| R3 | Реле фар |
| R4 | EC: Не используется Кроме EC: Реле обогрева стекла |
| R5 | Реле указателей поворота и аварийной сигнализации |
Блок силовых предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| A | 40 | Дизель: Генератор, предохранители № 1,2,3,7,8, реле габаритного света, реле фар EC с MFI: Генератор, предохранители № 1,2,3,7,8, реле габаритного света, реле фар, блок управления двигателем MFI, вентилятор |
| В | 40 | Замок зажигания |
| С | 30 | Предохранители № 4, 20 |
| D | 30 | Реле стеклоподъемников, предохранитель кондиционера |
| 40 | Реле стеклоподъемников, предохранитель кондиционера | |
| E | 60 | Генератор |
| E | 80 | Генератор, блок управления ABS |
Блок силовых предохранителей (кроме EC с дизельным двигателем, кроме EC с MFI)
| № | А | Назначение предохранителя |
|---|---|---|
| A | 40 | Дизель: Генератор, предохранители № 1,2,3,16,17, реле фар EC с MFI: Генератор, предохранители № 1,2,3,16,17, реле габаритного света, реле фар, блок управления двигателем MFI, вентилятор |
| В | 40 | Замок зажигания |
| С | 30 | ETACS (без ABS): Предохранители № 4,5 |
| 40 | ETACS (с ABS): Блок управления ABS | |
| 50 | TACM: Блок управления ABS without ABS: Предохранители № 4,5 |
|
| D | 30 | TACM: Реле стеклоподъемников, предохранитель кондиционера |
| 50 | ETACS: Реле стеклоподъемников, предохранитель кондиционера, предохранитель № 20 | |
| E | 60 | TACM: Генератор, блок управления ABS |
| 80 | ETACS: Генератор, блок управления ABS |
Реле:
- Реле стартера
- Реле стеклоподъемников
- Реле стеклоочистителя (М74), реле с диодом (М77), реле обогрева стекла (М72)

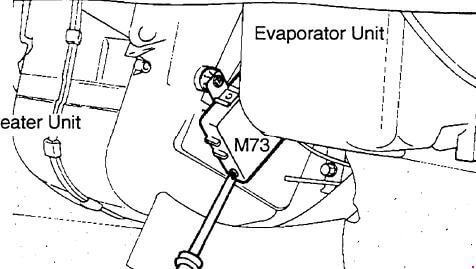

- Реле центрального замка

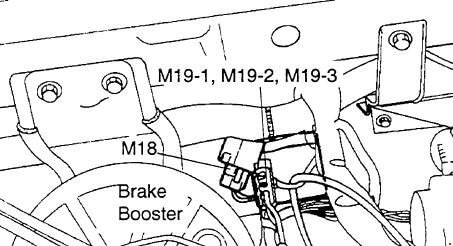

- Реле заслонки (М18)
- Реле топливного насоса (реле впрыска топлива (MFI))
- Реле W.T.S.
