Схема предохранителей и реле Infiniti FX35, FX37, FX50, QX70 (S51 - 2008–2017)

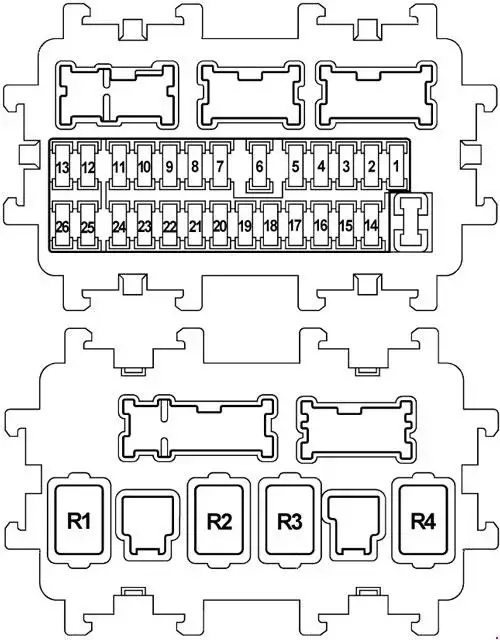

Блок предохранителей в салоне (J/B)

Схема предохранителей и реле Infiniti FX35, FX37, FX50, QX70 (S51 - 2008–2017)

А
Назначение
1 - Не используется
2 10 Система распознавания занятости сиденья
Подушки безопасности
3 10 Передний правый комбинированный фонарь
Передний левый комбинированный фонарь
Ионизатор
Реле климат-контроля сидений
Блок "Unified Meter And A/C Amp."
Система слежения за давлением в шинах
Контроллер мультиплексной шины
AV модуль
Датчик выхлопных газов
Автозатемнение зеркала заднего вида
Реле блокировки тормоза (интеллектуальный круиз-контроль (ICC))
ASCD переключатель
Выключатель ламп стоп-сигнала
Система адаптивного освещения дороги (AFS)
Диагностический разъем
Выключатель аварийной сигнализации
Зуммер камеры слежения за полосой
Камера слежения за полосой
Компрессор
Телефонный адаптер
Реле подогрева сидений
Выключатель подогрева сидения (водительская сторона)
Выключатель подогрева сидения (пассажирская сторона)
4 10 Комбинация приборов
Реле ламп заднего хода
Система кругового обзора Around View Monitor
Сонар
5 20 Вспомогательное реле
6 10 Разъем ключа
Часы
Диагностический разъем
Датчик дождя
Зуммер ключа
Автозатемнение зеркала заднего вида
7 10 Реле блокировки тормоза (интеллектуальный круиз-контроль (ICC))
Выключатель ламп стоп-сигнала
Блок кузовной электроники (BCM)
8 20 Bose (аудиосистема)
9 10 Разъем ключа
Кнопка запуска
10 10 Блок кузовной электроники (BCM)
Система адаптации места водителя
Блок управления освещением
Переключатель памяти сидений
Блок управления водительским сидением
11 10 Комбинация приборов
Блок "Unified Meter And A/C Amp."
Система управления полным приводом
Контроллер мультиплексной шины
Система предаварийных натяжителей ремней безопасности
12 - Запасной предохранитель
13 - Запасной предохранитель
14 - Не используется
15 10 Электропривод зеркал
16 20 Обогрев заднего стекла
17 20 Обогрев заднего стекла
18 10 E-SUS
19 - Не используется
20 15 Передняя розетка (прикуриватель)
21 10 Блок управления зеркалами
Блок "Unified Meter And A/C Amp."
Мультифункциональный переключатель
Блок управления освещением
AV модуль
Система кругового обзора Around View Monitor
Телефонный адаптер
Спутниковое радио
22 20 Розетка в консоли
Задняя розетка
23 15 Мотор отопителя
24 15 Мотор отопителя
25 - Запасной предохранитель
26 - Запасной предохранитель
Реле
R1 Реле зажигания
R2 Реле обогрева заднего стекла
R3 Вспомогательное реле
R4 Реле отопителя

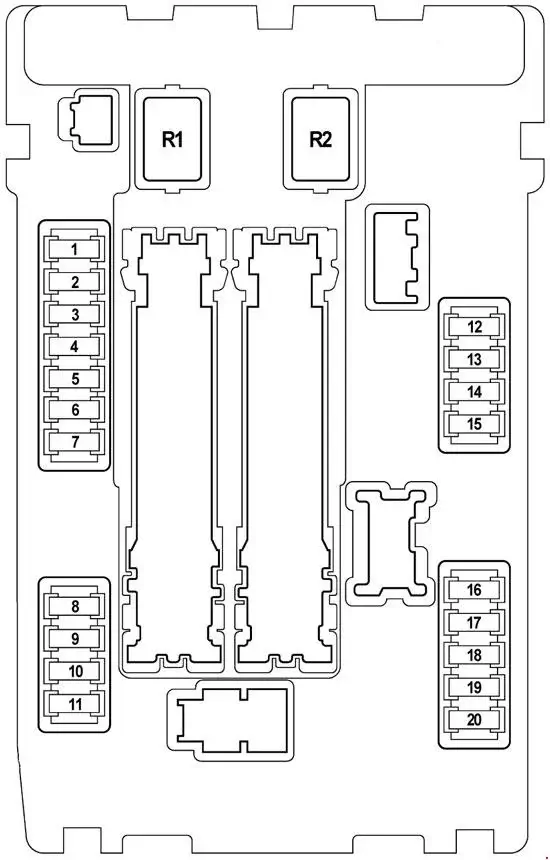

Блок предохранителей в моторном отсеке (IPDM E/R)


А
Назначение
1 15 Реле топливного насоса
Блок управления топливным насосом
Датчик уровня топлива
Топливный насос
Блок управления двигателем (ECM)
2 10 Реле вентилятора системы охлаждения 2
3 10 Блок управления коробкой передач (TCM)
Выключатель режима "Snow"
4 10 Форсунки
Блок управления двигателем (ECM)
Блок кузовной электроники (BCM)
Блок управления освещением
5 10 Датчик интеллектуального круиз-контроля (ICC)
Актуатор педали газа
Электронный блок ABS и актуатор
Датчик угла поворота рулевого колеса
Датчик рыскания
Система управления полным приводом
Блок управления усилителя руля
Блок управления ограничителя рокеров (RAS)
Зуммер интеллектуального круиз-контроля (ICC)
Блок управления усилителем тормозов
6 15 Подогреваемый кислородный датчик 2 (Bank 2)
Подогреваемый кислородный датчик 2 (Bank 1)
Датчик соотношения воздух топливо 1 (Bank 1)
Датчик соотношения воздух топливо 1 (Bank 2)
7 10 Комбинированный переключатель
8 - Не используется
9 10 Реле кондиционера
Компрессор
10 15 Реле блока управления двигателем
Блок управления двигателем (ECM)
Конденсатор
Впускной клапан (Bank 1)
Впускной клапан (Bank 2)
Выпускной клапан (Bank 1)
Выпускной клапан (Bank 2)
Клапан адсорбера (EVAP)
Катушки зажигания
Датчик массового расхода воздуха (Bank 2)
Датчик массового расхода воздуха (Bank 1)
Система изменения фаз газораспределения (VVEL)
11 15 Дроссельная заслонка
Блок управления двигателем (ECM)
12 10 Передний габаритный свет
13 10 Задний габаритный свет
Освещение номерного знака
Освещение перчаточного ящика
Блок управления освещением
Передняя розетка (прикуриватель)
Селектор коробки передач ATT
AV модуль
14 10 Левый дальний свет
15 10 Правый дальний свет
16 15 Левый ближний свет
17 15 Правый ближний свет
18 10 Передние противотуманные фары
19 - Не используется
20 30 Стеклоочиститель
Реле
R1 Не используется
R2 Стартер

Блок предохранителей в моторном отсеке (E12)


А
Назначение
31 15 Реле звукового сигнала 1
Генератор
32 30 Опциональный разъем
33 10 Система управления полным приводом
Блок управления усилителем тормозов
34 15 Передний монитор
AV модуль
Система кругового обзора Around View Monitor
Сабвуфер
Спутниковое радио
Телефонный адаптер
35 - Не используется
36 10 Блок управления коробкой передач (TCM)
37 20 Реле ограничителя рокеров (RAS)
38 10 Реле звукового сигнала 2
G 50 Реле актуатора системы изменения фаз газораспределения (VVEL)
H 30 Блок предохранителей в салоне (J/B)
Блок предохранителей в моторном отсеке (IPDM E/R)
I - Не используется
J 30 Система предаварийных натяжителей ремней безопасности (водительская сторона)
K 30 Система предаварийных натяжителей ремней безопасности (пассажирская сторона)
L 40 Блок кузовной электроники (BCM)
Система адаптации места водителя
Блок управления водительским сидением
M 30 Электронный блок ABS и актуатор
N 50 Электронный блок ABS и актуатор
O 50 Реле вентилятора системы охлаждения 1
P 50 Блок предохранителей в моторном отсеке (E213) - Предохранитель №: Q, 61, 62, 63
Реле
R1 Реле звукового сигнала 1

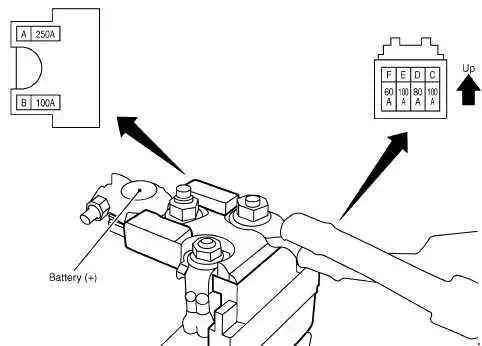

Блок предохранителей на плюсовой клемме аккумулятора


А
Назначение
A 250 Стартер
Генератор
Предохранитель №: C. D, E
B 100 Предохранитель №: O (Реле вентилятора системы охлаждения 1), S (Реле вентилятора системы охлаждения 2)
C 100 Блок предохранителей в моторном отсеке (Е12)
D 80 Блок предохранителей в салоне (J/B) (Предохранитель №: 5, 6, 7, 8, 9, 10, 11)
E 100 Блок предохранителей в моторном отсеке (IPDM E/R) (Предохранитель №: 10, 11)
F 60 Блок предохранителей в моторном отсеке (IPDM E/R) (Предохранитель №: 18 (реле передних противотуманных фар); реле дальнего света фар, реле ближнего света фар, реле габаритного света)

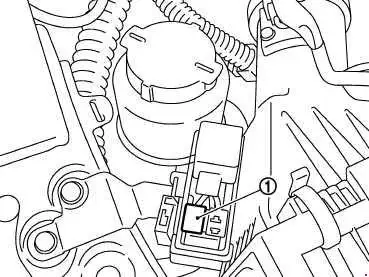

Блок предохранителей в моторном отсеке (E212; двигатели VK)


А
Назначение
R - Не используется
S 50 Реле вентилятора системы охлаждения 2
Реле
R1 Реле вентилятора системы охлаждения 2

Блок предохранителей в моторном отсеке (E213)


А
Назначение
61 15 Актуатор педали газа
62 15 Реле климат-контроля сидений
63 10 Реле климат-контроля сидений
Реле подогрева сидений
Q 30 Автоматическая дверь багажника
Реле
R6 Реле звукового сигнала 2
R8 Реле блокировки тормоза (интеллектуальный круиз-контроль (ICC))
Печать
Поделиться:

Схема предохранителей и реле Infiniti FX35, FX37, FX50, QX70 (S51 - 2008–2017)
