2006-2015 Infiniti G35, G37, G25, Q40
Назначение и расположение предохранителей и реле в Инфинити G25, G35, G37 и Инфинити Q40 (в кузове седан, купе и кабриолет) с бензиновым двигателем 2.5 л. V6 VQ25HR, 3.5 л. V6 VQ35HR и 3.7 л. VQ37VHR (V36; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)

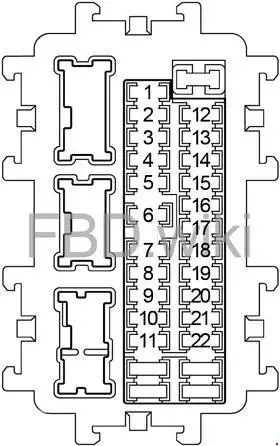

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Система предаварийных натяжителей ремней безопасности |
| 2 | 10 | Подушки безопасности |
| 3 | 10 | Корректор фар, блок управления камерой, реле блокировки селектора коробки передач, круиз-контроль (ASCD), интеллектуальный круиз контроль (ICC), адаптивное передние освещение (AFS), диагностический разъем, блок "Unified Meter And A/C Amp.", реле подогрева сидений, модуль AV, Tel адаптер, компрессор, зеркало заднего вида, блок управления активной системой подруливания (4WAS), блок управления парктроником, ионизатор, датчик загрязнения воздуха, реле климат контроля сидений |
| 4 | 10 | Комбинация приборов, реле ламп заднего хода (автоматическая коробка передач), выключатель ламп заднего хода (механическая коробка передач) |
| 5 | 15 | Усилитель BOSE |
| 6 | 10 | Слот ключа, зуммер системы интеллектуальный ключ, диагностический разъем, блок "Unified Meter And A/C Amp.", часы, зеркало заднего вида, датчик света и дождя, зуммер люка |
| 7 | 10 | выключатель ламп стоп-сигнала, блок кузовной электроники (BCM), интеллектуальный круиз контроль (ICC) |
| 8 | 15 | Усилитель BOSE |
| 9 | 10 | Слот ключа, кнопка запуска, выключатель блокировки муфты сцепления (механическая коробка передач) |
| 10 | 10 | Блок кузовной электроники (BCM), память сидений, система адаптации места водителя, блок управления водительским сиденьем |
| 11 | 10 | Комбинация приборов, блок "Unified Meter And A/C Amp.", блок управления полным приводом |
| 12 | - | - |
| 13 | 10 | Обогрев зеркал |
| 14 | 20 | Обогрев заднего стекла |
| 20 | Кабриолет: Блок управления крышей | |
| 15 | 20 | Обогрев заднего стекла |
| 20 | Кабриолет: Блок управления крышей | |
| 16 | - | - |
| 17 | - | - |
| 18 | 15 | '06-'11: Прикуриватель |
| 19 | 10 | Комбинация приборов, блок "Unified Meter And A/C Amp.", дисплей, комбинированный переключатель, модуль AV, блок кузовной электроники (BCM), Tel адаптер, блок управления камерой, электропривод зеркал, приемник цифрового радио, CD чейнджер, блок управления парктроником |
| 20 | 15 | '06-'09: розетка на консоли |
| 20 | '10-'13: Прикуриватель, розетка на консоли | |
| 21 | 15 | Мотор отопителя |
| 22 | 15 | Мотор отопителя |
| № | Назначение реле |
|---|---|
| R1 | Зажигание |
| R2 | Обогрев заднего стекла |
| R3 | Вспомогательное реле |
| R4 | Отопитель |
Блок предохранителей в моторном отсеке №1
| № | А | Назначение предохранителя |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора системы охлаждения |
| 43 | 10 | Блок управления коробкой передач (TCM), выключатель режима "Snow", переключатель положения парковка/нейтраль |
| 44 | 10 | Форсунки, блок управления двигателем (ECM), блок кузовной электроники (BCM) |
| 45 | 10 | ABS, интеллектуальный круиз контроль (ICC), датчик угла поворота рулевого колеса, датчик рысканья и поперечного ускорения, блок управления усилителя рулевого управления, блок управления полным приводом, блок управления активной системой подруливания (4WAS) |
| 46 | 15 | Датчики соотношения воздух топливо, кислородные датчики |
| 47 | 10 | Насос омывателя |
| 48 | 10 | '06-'11: Реле блокировки руля |
| 10 | '14-'15 (Q40): Реле кондиционера | |
| 49 | 10 | '06-'13: Реле кондиционера |
| 15 | '14-'15 (Q40): Блок управления двигателем (ECM), реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления фазами впуска, блок управления двигателем, датчик массового расхода воздуха, вентиляционный клапан EVAP), система изменения фаз газораспределения (VVEL) | |
| 50 | 15 | '06-'13: Блок управления двигателем (ECM), реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления фазами впуска, Exhaust Valve Timing Control Magnet Retarder, блок управления двигателем, датчик массового расхода воздуха, вентиляционный клапан EVAP), система изменения фаз газораспределения (VVEL) |
| 15 | '14-'15 (Q40): Реле дроссельной заслонки | |
| 51 | 15 | '06-'13: Реле дроссельной заслонки |
| 52 | 10 | '06-'13: Передний габаритный свет |
| 10 | '14-'15 (Q40): Задний габаритный свет, освещение номерного знака, освещение салона, подсветка панели приборов | |
| 53 | 10 | '06-'13: Задний габаритный свет, освещение номерного знака, освещение салона, подсветка панели приборов |
| 10 | '14-'15 (Q40): Левая фара (дальний свет) | |
| 54 | 10 | '06-'13: Левая фара (дальний свет) |
| 10 | '14-'15 (Q40): Правая фара (дальний свет) | |
| 55 | 10 | '06-'13: Правая фара (дальний свет) |
| 15 | '14-'15 (Q40): Левая фара (ближний свет) | |
| 56 | 15 | '06-'13: Левая фара (ближний свет) |
| 15 | '14-'15 (Q40): Правая фара (ближний свет) | |
| 57 | 15 | '06-'13: Правая фара (ближний свет) |
| 15 | '14-'15 (Q40): Реле переднего противотуманного света | |
| 58 | 15 | '06-'13: Реле переднего противотуманного света |
| 59 | 10 | '11-'13: Реле дневных ходовых огней |
| 30 | '14-'15 (Q40): Реле стеклоочистителя | |
| 60 | 30 | '06-'13: Реле стеклоочистителя |
Блок предохранителей в моторном отсеке №2
Вариант №1
Вариант №2
| № | А | Назначение предохранителя |
|---|---|---|
| 31 | 15 | Реле звукового сигнала №1 |
| 32 | 10 | Генератор |
| 33 | 10 | Блок управления полным приводом |
| 34 | 15 | Аудиосистема, модуль AV, сабвуфер, блок управления камерой, Tel адаптер, приемник цифрового радио, CD чейнджер |
| 35 | 15 | Реле подогрева сидений, реле климат контроля сидений (кабриолет) |
| 36 | 10 | блок управления коробкой передач (TCM) |
| 37 | 20 | '06-'10: Реле активной системы подруливания (4WAS) |
| 15 | Кабриолет: реле климат контроля сидений | |
| 38 | 10 | Реле звукового сигнала №2 |
| F | 50 | Реле вентилятора системы охлаждения |
| G | 30 | Система предаварийных натяжителей ремней безопасности |
| H | 30 | Реле зажигания (предохранители "2", "3", "4") |
| I | 40 | '06-'10: Блок управления активной системой подруливания (4WAS) |
| 50 | Кабриолет: Гидравлический блок | |
| J | - | - |
| K | 40 | Блок кузовной электроники (BCM), автоматический выключатель (система адаптации места водителя, электропривод сидений) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Система изменения фаз газораспределения (VVEL) |
| O | 30 | Кабриолет: Блок управления крышей |
| Реле |
||
| R1 | Звуковой сигнал №1 | |
| R2 | Блокировка селектора коробки передач | |
Блок силовых предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| A | 140 | Генератор, предохранители "B", "C" |
| B | 100 | Предохранители "F", "H", "I", "K", "L", "M", "31", "32", "33", "34", "35", "36", "37", "38" |
| C | 80 | Реле зажигания (предохранители "41", "42", "43", "44", "45", "46", "47"), предохранители "48", "50", "51" |
| D | 60 | Реле дальнего света фар (предохранители "54", "55"), реле ближнего света фар (предохранители "56", "57"), реле габаритных огней (предохранители "52", "53"), предохранители "58" |
| E | 80 | Вспомогательное реле (предохранители "18", "19", "20"), реле обогрева заднего стекла (предохранители "13", "14", "15"), реле отопителя (предохранители "21", "22"), предохранители "5", "6", "7", "9", "10", "11" |
