2011-2018 Mercedes-Benz ML / GL / GLE (W166 и X166)
Расположение и назначение предохранителей и реле в Мерседес МЛ (W166) 2.2 л. (ML 250), 3.0 л. (ML 350, ML 400), 3.5 л. (ML 300, ML 350), 4.7 л. (ML 500), 5.5 л. (ML 63 AMG), Мерседес ГЛЕ (W166) 2.2 (GLE 250), 3.0 (GLE 320, GLE 350, GLE 400, GLE 43 AMG, GLE 500e), 3.5 (GLE 350), 4.7 (GLE 500), 5.5 (AMG GLE 63), а также Мерседес ГЛ (Х166) 3.0 л. (GL 350, GL 400), 4.7 л. (GL 450, GL 500), 5.5 л. (GL 63 AMG) (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)

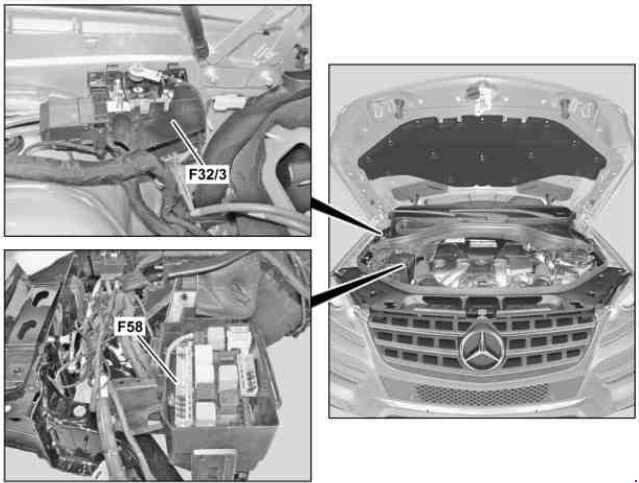

Расположение блоков предохранителей

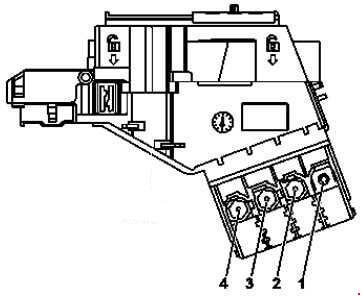

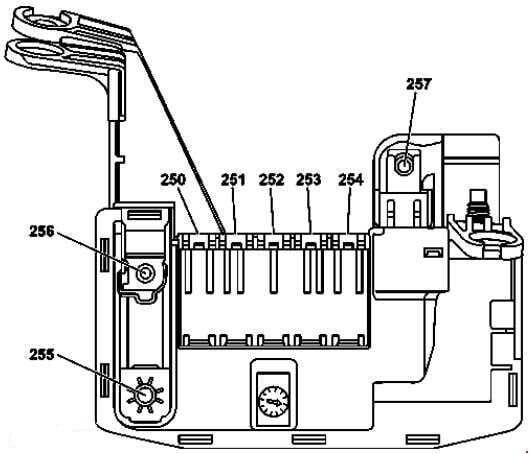

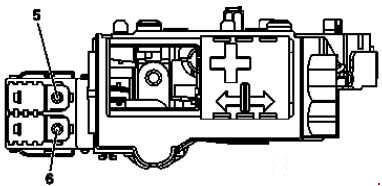

F32/3 - Блок силовых предохранителей в моторном отсеке
F58 - Блок предохранителей и реле в моторном отсеке
F3/2, F3/3 - Блок предохранителей в панели приборов
F4 - Блок предохранителей в задней части салонаF32/4 - Блок силовых предохранителей в салонеF33 - Блок силовых предохранителей отсека для АКБF270 - Предохранитель буферной АКБ

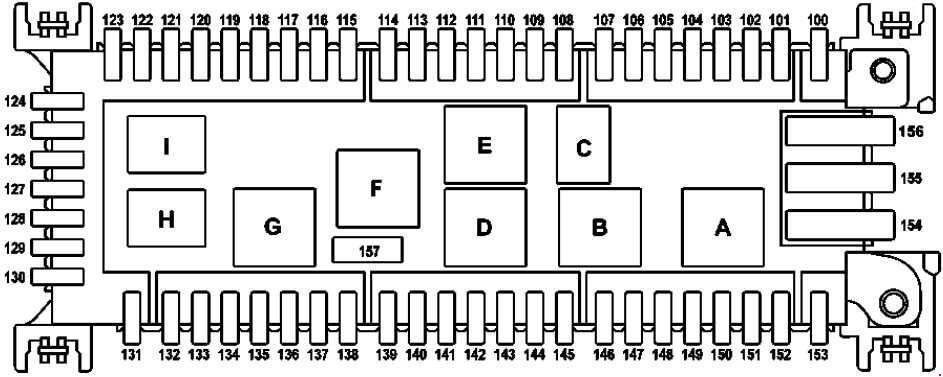

Блок предохранителей под задним сидением
ML (W166)
- Откиньте правое многоместное заднее сиденье вперед.
- Открывание: поднимите и откиньте коврик (1) в направлении стрелки.
- Нажмите на скобы (2) в направлении стрелки.
- Откиньте крышку (3) в направлении стрелки вверх и снимите.
GL, GLE (X166)
- Откиньте левое многоместное заднее сиденье вперед
- Открывание: возьмитесь за боковые выемки (2) на крышке (1) блока предохранителей.
- Откиньте крышку (1) в направлении стрелки вверх и снимите с блока предохранителей.
| № | А | Назначение предохранителя |
|---|---|---|
| 100 | 5 |
Аудиомодуль
Модуль управления COMAND
Электрическое штекерное соединение внешней навигации
|
| 101 | 20 | Блок управления системы распознавания наличия прицепа |
| 102 | 7,5 | Блок управления сиденья водителя |
| 103 | 7,5 | Блок управления сиденья переднего пассажира |
| 104 | 5 |
Антенный усилитель/компенсатор мобильной связи
Модуль Bluetooth®
|
| 105 | 5 | Держатель для навигационного модуля |
| 106 | 5 | Блок управления привода откидной двери багажного отделения |
| 107 | 10 |
Модуль разблокировки 2-го ряда сидений слева
Модуль разблокировки 2-го ряда сидений справа
|
| 108 | - | Резерв |
| 109 | - | Резерв |
| 110 | 5 | Блок управления AdBlue® |
| 111 | 15 | Розетка прицепа |
| 112 | 5 | Блок управления топливного насоса |
| 113 | 5 | Блок управления электрического стояночного тормоза |
| 114 | 5 | Переключатель проборов наружного освещения |
| 115 | 5 | Блок управления системы распознавания наличия прицепа |
| 116 | 5 |
Концевая муфта клеммы 87 блока управления радарными датчиками
Модуль управления COLLISION PREVENTION ASSIST
|
| 117 | 5 | Блок управления системы ночного видения |
| 118 | - | Резерв |
| 119 | 5 | Блок управления раздаточной коробки |
| 120 | 5 |
Датчик качества топлива
Блок управления цифрового тахографа
|
| 121 | - | Резерв |
| 122 | - | Резерв |
| 123 | - | Резерв |
| 124 | 30 | Электрическое штекерное соединение функции Elektric-Brake-Control |
| 125 | - | Резерв |
| 126 | 15 | Блок управления системы распознавания прицепа |
| 127 | 30 | Блок управления сиденья водителя |
| 128 | 20 | Блок управления системы распознавания прицепа |
| 129 | 30 | Блок управления сиденья переднего пассажира |
| 130 | 20 | Блок управления системы распознавания прицепа |
| 131 | - | Резерв |
| 132 | 25 | Блок управления топливного насоса |
| 133 | 5 | Приемник пульта дистанционного радиоуправления автономным отопителем |
| 134 | 5 |
Датчик давления системы распознавания занятости сиденья
Система распознавания занятости и AKSE сиденья переднего пассажира
|
| 135 | 5 | Плафон освещения перчаточного ящика |
| 136 | 7,5 | Блок управления системы удержания пассажиров (Supplemental Restraint System) |
| 137 | 5 |
Электрический предохранитель подготовки для установки системы Electronic Toll Collection
Электронное оборудование камера заднего вида
Электрическое штекерное соединение внешней навигации
|
| 138 | 15 | Блок управления активной системы стабилизации кренов |
| 139 | - | Резерв |
| 140 | 7,5 | Блок управления AdBlue® |
| 141 | 15 | Блок управления AdBlue® |
| 142 | 20 | Блок управления AdBlue® |
| 143 | - | Резерв |
| 144 | - | Резерв |
| 145 | 7,5 | Подстаканник |
| 146 | 30 | Режекторный фильтр заднего стекла |
| 147 | 30 |
Аудиомодуль
Модуль управления COMAND
|
| 148 | 15 |
Элемент подогрева прикуривателя
Разъёмное соединение подстаканника
|
| 149 | 5 | Розетка 115 В |
| 150 | 20 | Розетка в багажнике |
| 151 | 20 |
Розетка 2-го ряда сидений слева
Розетка во 2-м ряду сидений справа
|
| 152 | 30 | Блок управления систем задней части салона |
| 153 | 25 | Блок управления преобразователя переменного/постоянного тока |
| 154 | 40 | Блок управления привода откидной двери багажного отделения |
| 155 | - | Резерв |
| 156 | - | Резерв |
| 157 | 15 | Электродвигатель стеклоочистителя двери багажника |
| Реле | ||
| А | Реле розетки клеммы 15R2 | |
| B | Реле обогрева заднего стекла | |
| C | Резервное реле | |
| D | Реле AdBlue® | |
| E | Реле клеммы 15 | |
| F | Реле стеклоочистителя заднего стекла | |
| G | Реле клеммы 15R1 | |
| H | Резервное реле | |
| I | Резервное реле | |
Блок предохранителей в панели приборов (со стороны пассажира)
Открывание: потяните крышку (1) в направлении стрелки наружу и снимите.
| № | А | Назначение предохранителя |
|---|---|---|
| 10 | 7,5 | Блок управления электронным замком зажигания |
| 11 | 10 | Блок управления электронным модулем рулевой колонки |
| 12 | 5 | Комбинация приборов |
| 13 | 15 | Электронный регулятор вспомогательного вентилятора |
| 14 | 5 | Диагностический разъем |
| 15 | 5 | Верхняя блок-панель управления |
| 16 | - | Резерв |
| 17 | - | Резерв |
| 18 | - | Резерв |
| 19 | 15 | Блок-панель управления системой климат-контроля |
| 20 | 5 | Блок управления электронным модулем рулевой колонки |
| 21 | 7,5 | Дисплей Audio/COMAND |
| 22 | - | Резерв |

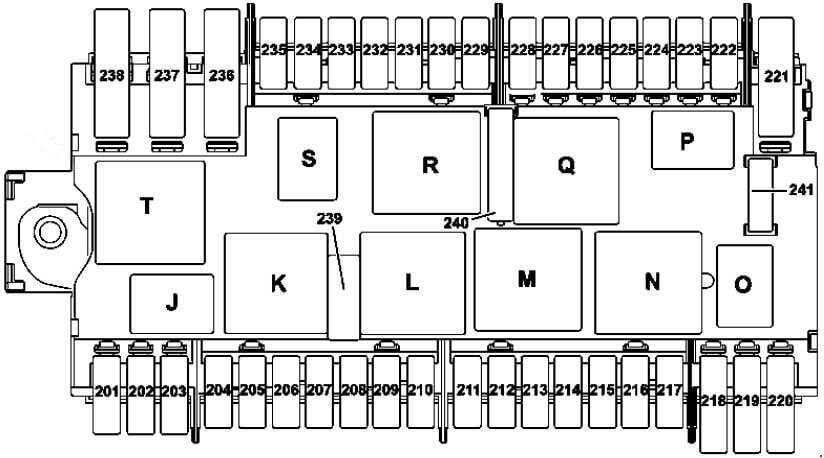

Блок предохранителей в моторном отсеке
- Откройте капот.
- При образовании влаги протрите блок предохранителей сухой тканью.
- Открывание: откройте скобы (2).
- Откиньте крышку (1) в направлении стрелки вверх и снимите.
| № | А | Назначение предохранителя |
|---|---|---|
| 201 | - | Резерв |
| 202 | 20 | Нагревательное устройство автономного отопителя |
| 203 | 5 | Сирена сигнализации |
| 204 | 25 | Блок управления электронной системой стабилизации движения |
| 205 | 15 |
Левый звуковой сигнал
Правый звуковой сигнал
|
| 206 | - | Резерв |
| 207 | - | Резерв |
| 208 | - | Резерв |
| 209 | - | Резерв |
| 210 | - | Резерв |
| 211 | - | Резерв |
| 212 | - | Резерв |
| 213 | 7,5 |
Действительно для двигателей 642, 651:
Блок управления CDI
Действительно для двигателя 157, 276, 278:
Блок управления ME
|
| 214 | 15 |
Действительно для двигателя 157, 276, 278:
Блок управления ME
Действительно для а/м с двигателем 651:
Блок управления CDIBlueTEC:
Блок управления датчиком NOx после сажевого фильтра
Блок управления датчиком NOx после катализатора sCr |
| 215 | 15 |
Действительно для автомобилей с двигателем 157, 276, 278:
Электрическое штекерное соединение двигателя/моторного отсека (контакт 7)
Действительно для а/м с двигателем 642:
Электрическое штекерное соединение двигателя/моторного отсека (контакт 7) через концевую кабельную муфту клеммы 87 D3
Исполнительный механизм жалюзи радиатора
Действительно для а/м с двигателем 651:
Электрическое штекерное соединение двигателя/моторного отсека (контакт 7)
Исполнительный механизм жалюзи радиатора |
| 216 | 15 |
Действительно для двигателя 157, 276, 278:
Концевая кабельная муфта, клемма 87D2
Действительно для а/м с двигателем 642:
Блок управления CDI
Электрическое штекерное соединение двигателя/моторного отсека (контакт 6)
Регулируемая левая опора двигателя
Регулируемая правая опора двигателяДействительно для а/м с двигателем 651:
Электродвигатель вентилятора
Блок управления CDI
Электрическое штекерное соединение двигателя/моторного отсека (контакт 6)
Регулируемая левая опора двигателя (Y123) Регулируемая правая опора двигателя |
| 217 | 20 |
Действительно для двигателя 157, 276, 278:
Электрическое штекерное соединение двигателя/моторного отсека (контакт 5)
Действительно для двигателей 642, 651:
Блок управления CDI
Электрическое штекерное соединение двигателя/моторного отсека (контакт 5)
|
| 218 | - | Резерв |
| 219 | 10 | Действительно для двигателя 278, 157:Циркуляционный насос охладителя наддувочного воздуха |
| 220 | - | Резерв |
| 222 | - | Резерв |
| 223 | - | Резерв |
| 224 | - | Резерв |
| 225 | - | Резерв |
| 226 | - | Резерв |
| 227 | - | Резерв |
| 228 | - | Резерв |
| 229 | 7,5 | Передняя левая блок-фара |
| 230 | 5 | Блок управления электронной системой стабилизации движения |
| 231 | 7,5 | Передняя правая блок-фара |
| 232 | 15 |
Блок управления полностью интегрированной системой управления КП
Автомобили без функции "ECO Start-Stopp": Блок управления дополнительного насоса трансмиссионного масла
|
| 233 | 15 | Блок управления фар |
| 234 | 5 | Электрический модуль управления DISTRONIC |
| 235 | 20 | Подогрев щеток стеклоочистителя |
| 236 | - | Резерв |
| 237 | 15 | КП 722.9: Модуль сервопривода АКП для системы DIRECT SELECT |
| 238 | 40 | Компрессор AIRMATIC |
| 239 | 30 | Электродвигатель стеклоочистителя |
| 240а | 30 | Автомобили без функции "ECO Start-Stopp": Стартер |
| 240b | 30 | Автомобили с функцией "ECO Start-Stopp": Блок силовых предохранителей моторного отсека |
| 241 | - | Резерв |
| Реле | ||
| J | Реле звуковых сигналов | |
| K | Реле режимов работы стеклоочистителя 1/2 | |
| L | Реле стеклоочистителя вкл./выкл. | |
| M | Реле клеммы 50 стартера | |
| N | Реле эл. цепи клеммы 87M | |
| O | Реле турбокомпрессора | |
| P | Реле резерва | |
| Q | Реле клеммы 15 (без поддержки) | |
| R | Реле клеммы 15 | |
| S | Реле подогрева щёток стеклоочистителя | |
| T | Реле AIRMATIC | |

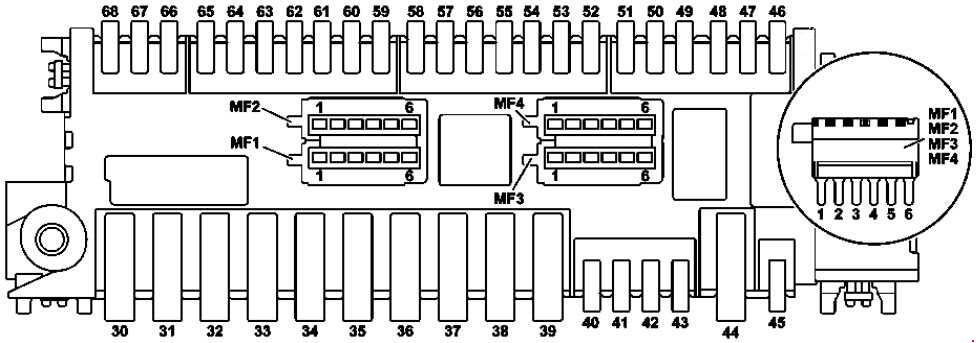

Блок предохранителей в аккумуляторной нише
| № | А | Назначение предохранителя |
|---|---|---|
| 30 | 40 | Блок управления усилителя акустической системы |
| 30 | Усилитель низкочастотного динамика | |
| 31 | 40 | Модуль предохранителей и реле моторного отсека |
| 32 | 40 | Регулятор вентилятора |
| 33 | 40 | Передний левый реверсивный натяжитель ремня безопасности |
| 34 | 40 | Блок предохранителей в задней части салона |
| 35 | 40 | реверсивный натяжитель переднего правого ремня безопасности |
| 36 | 40 | Блок предохранителей, клемма 30, передняя панель |
| 37 | 40 | Измерительный провод |
| 38 | - | Резерв |
| 39 | - | Резерв |
| 40 | 25 | Электронный регулятор вентилятора системы кондиционирования задней части салона |
| 41 | - | Резерв |
| 42 | - | Резерв |
| 43 | - | Резерв |
| 44 | - | Резерв |
| 45 | 5 | Блок управления цифрового тахографа |
| 46 | - | Резерв |
| 47 | 10 | Блок управления усилителя акустической системы |
| 48 | 30 | Блок управления систем задней части салона |
| 49 | 5 | Блок управления EDW/защиты от буксировки/охраны салона |
| 50 | 5 | Блок управления системы аварийного вызова |
| 51 | 5 | Антенный усилитель FM 1, AM, ZV и KEYLESS-GO |
| 52 | 30 | Блок управления передней правой двери |
| 53 | 15 | Потолочная блок-панель управления |
| 54 | - | Измерительный провод |
| 55 | 30 | Блок управления систем задней части салона |
| 56 | 15 | Блок управления KeyLess-Go |
| 57 | 30 | Блок управления задней правой двери |
| 58 | 30 | Блок управления раздаточной коробки |
| 59 | 7,5 | Блок управления системы удержания пассажиров (Supplemental Restraint System) |
| 60 | 7,5 | Потолочная блок-панель управления |
| 61 | - | Резерв |
| 62 | 15 | Блок управления AIRMATIC |
| 63 | 20 |
Модуль управления панорамным сдвижным люком
Модуль управления сдвижного люка
|
| 64 | 30 | Пневмонасос мультиконтурного сиденья |
| 65 | 30 | Блок предохранителей, клемма 30g, передняя панель |
| 66 | - | Резерв |
| 67 | 30 | Блок управления электрического стояночного тормоза |
| 68 | 30 | Блок управления электрического стояночного тормоза |
| MF1 | 5 | Контакт 1: Панель управления аудиомодуля/системы COMAND |
| 5 |
Контакт 2:
Нижняя блок-панель управления Блок-панель управления режима езды по бездорожью
|
|
| 5 | Контакт 3: Блок управления системы помощи при парковке | |
| 5 | Контакт 4: Блок управления электронной системой стабилизации движения | |
| 5 | Контакт 5: Блок управления SAM | |
| 5 | Контакт 6: Блок управления усилителя акустической системы | |
| MF2 | 5 | Контакт 1: Блок управления HBF |
| 5 | Контакт 2: Блок управления системы контроля давления в шинах | |
| 5 | Контакт 3: Блок управления цифрового звукового радиовещания Блок управления Satellite Digital Audio Radio (SDAR) |
|
| 5 | Контакт 4: Многофункциональная камера | |
| 5 | Контакт 5: Блок управления мультимедийного интерфейса | |
| 5 |
Контакт 6:
Камера заднего вида Блок управления камеры 360°
|
|
| MF3 | 5 | Контакт 1: Дисплей в задней части салона слева |
| 5 | Контакт 2: Дисплей в задней части салона справа | |
| 5 | Контакт 3: ТВ-тюнер (аналоговый/цифровой) Цифровой ТВ-тюнер |
|
| 5 | Контакт 4: DVD-проигрыватель | |
| 5 | Контакт 5: Блок управления видео-и радарных датчиков | |
| - | Контакт 6: Резерв | |
| MF4 | - | Контакт 1: Резерв |
| - | Контакт 2: Резерв | |
| - | Контакт 3: Резерв | |
| - | Контакт 4: Резерв | |
| - | Контакт 5: Резерв | |
| - | Контакт 6: Резерв |
Предохранители MF: Состояние отдельного предохранителя невозможно определить по внешнему виду. Состояние можно определить только с помощью испытания цепи на прохождение от входа предохранителя до соответствующего выхода.
Блок силовых предохранителей в аккумуляторной нише
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Блок управления электронной системой стабилизации движения |
| 2 | - | Резерв |
| 3 | 30 | Автомобили с функцией "ECO Start-Stopp":Модуль предохранителей и реле моторного отсека |
| 4 | - | Резерв |
| 5 | 150 | Модуль предохранителей и реле моторного отсека |
| 6 | 125 | Электродвигатель вентилятора |
| - | 400 | Блок силовых предохранителей в салоне |
| - | 100 | Блок управления электроусилителем рулевого управления |
Блок силовых предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 250 | 40 | Блок управления SAM |
| 251 | 40 | Блок управления SAM |
| 252 | 40 | Блок управления SAM |
| 253 | 30 | Блок управления передней левой двери |
| 254 | 30 | Блок управления задней левой двери |
| 255 | 200 | Блок силовых предохранителей отсека для АКБ |
| 256 | 150 | Блок предохранителей задней части салона |
| 257 | 150 | Дизельный двигатель: Дополнительный электроподогреватель |
Назначение и расположение предохранителей и реле в Мерседес W221 и Мерседес C216. Оборудованных двигателем: 2.2 л. (S250 CDI), 3.0 л. (S300, S320 CDI, S350 CDI), 3.5 л. (S350, S400 Hybrid), 4.0 л. (S420 CDI, S450 CDI), 4.7 л.
Назначение и расположение предохранителей и реле в Мерседес E-Class купе (С207) и Мерседес А207 кабриолет. Оборудованных бензиновым двигателем: 1.8 л. (Е200, Е250), 2.0 л. (Е200, Е250), 3.0 л. (Е400), 3.5 л. (Е300, Е350, Е400),
Назначение и расположение предохранителей и реле в Мерседес CLA (C117). Оборудованных бензиновым двигателем: 1.6 л. (CLA 180, CLA 200), 2.0 л. (CLA 220, CLA 250, CLA 45 AMG) или с дизельным двигателем 1.5 л. (CLA 180 CDI), 1.8 л.
Расположение и назначение предохранителей и реле в Мерседес Вито, Мерседес В-Класс и Мерседес Метрис (W447). Оборудованных бензиновым двигателем: 2.0 л. М274, или с дизельным двигателем: 1.6 л. ОМ 622 (109 CDI, 111 CDI), 2.1 л.
