2000-2007 Mitsubishi Lancer 9
Расположение и назначение предохранителей и реле в Митсубиси Лансер 9 (в кузове седан и универсал). Оборудованных бензиновым двигателем: 1.3 л. - 4G13, 1.5 л. - 4G15, 1.6 л. - 4G18, 1.8 л. - 4G93, 2.0 л. - 4G94 и Lancer Evolution VIII с двигателем 2.0 л. - 4G63 (2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Катушки зажигания и конденсатор |
| 2 | 7.5 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы, блок управления полным приводом, иммобилайзер, индикатор интеркуллера |
| 3 | 7.5 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач или вариатором, свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (АКПП), электронный блок управления дополнительной системой безопасности (SRS), реле вариатора, аудиосистема, задний комбинированый фонарь |
| 4 | - | - |
| 5 | 7.5 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха, реле вентилятора кондиционера, реле подогрева сидений, датчик руля (EVO), реле вентилятора кондиционера (высокая скорость), реле вентилятора кондиционера (низкая скорость), блок управления полным приводом, Charge Air Cooler Water Spray Relay (EVO) |
| 6 | 7.5 | Панель управления наружными зеркалами |
| 7 | 20 | Стеклоочиститель, передний электронный блок управления, электронный блок управления освещением |
| 8 | 7.5 | Электронный блок управления двигателем и автоматической коробкой передач / вариатором, электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2, стеклоочиститель |
| 9 | 15 | Прикуриватель |
| 10 | - | - |
| 11 | 7.5 | Вспомогательное реле, панель пульт управления наружными зеркалами, блок управления кондиционером |
| 12 | 7.5 | Электронный блок управления АБС, индикатор АБС, люк, передний / задний / боковой G-сенсор |
| 13 | 10 | Электронный блок управления системы ETACS, аудиосистема, навигация, часы |
| 14 | 15 | Электронный блок управления системы ETACS, электродвигатель стеклоочистителя заднего стекла |
| 15 | 15 | Диагностический разъем, электронный блок управления системы ETACS |
| 16 | 10 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
| 17 | 10 | Электронный блок управления системы ETACS |
| 18 | 10 | Электронный блок управления системы ETACS, электронный блок системы управления двигателем, блок управления кондиционером, аудиосистема, комбинация приборов, навигация, часы, блок управления полным приводом |
| 19 | 30 | Блок управления кондиционером, блок управления отопителем, отопитель и резистор, Lower Pulse Controller |
| 20 | 30 | Обогрев заднего стекла, Choke Coil |
| 21 | 20 | Люк |
| 22 | - | - |
| 23 | 10 | EVO: Charge Air Cooler Water Spray Motor |
| 24 | 10 | LHD: Люк |
| 20 | RHD: Люк | |
| Реле | ||
| R1 | Задний противотуманный фонарь | |
| R2 | Вспомогательное реле / розетки для подключения дополнительного оборудования | |
| R3 | Топливный насос №2 | |
| R4 | Подогрев сидений | |
| EVO: Intercooler Water Spray | ||
| R5 | Топливный насос №1 | |
| R6 | Стеклоподъемники | |
| R7 | Отопитель | |
| R8 | Обогрев заднего стекла | |
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 60 | Предохранители (блок в салоне): "15", "16", "17", "18", "19", "20" |
| 2 | 50 | Вентилятор системы охлаждения, блок управления вентилятором, система автоматического / механического кондиционирования |
| 3 | 60 | ABS |
| 4 | 40 | Замок зажигания |
| 5 | 30 | Стеклоподъемники, предохранитель (блок в салоне): "21" |
| 40 | Стеклоподъемники, предохранитель (блок в салоне): "21" | |
| 6 | 15 | Комбинация приборов, передние противотуманные фары, индикатор включения противотуманных фар, реле включения противотуманных фар |
| 7 | 20 | Подогрев сидений |
| 30 | EVO: Вентилятор кондиционера | |
| 8 | 10 | Реле звукового сигнала |
| 9 | 20 | 4G94: Реле системы управления двигателем, реле зажигания, реле таймера зажигания, форсунки, регулятор дроссельной заслонки |
| 20 | EVO: Реле системы управления двигателем, электронный блок системы управления двигателем, привод холостого хода, клапан продувки, датчик положения впускного распредвала, датчик положения выпускного распредвала, регулирующий клапан подачи масла, датчик положения коленчатого вала, датчик кислорода, датчик расхода воздуха, реле управления вентилятором системы охлаждения, клапан вторичного воздуха, перепускной клапан №1 и 2 (wastegate), клапан давления топлива, катушки зажигания | |
| 20 | Датчик массового расхода воздуха, датчик положения коленчатого вала, клапан рециркуляции, электронный блок управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятор холостого хода, реле катушек зажигания, электронный блок управления иммобилайзером, форсунки, датчик концентрации кислорода, клапан продувки адсорбера | |
| 10 | 10 | Компрессор кондиционера, реле компрессора кондиционера |
| 11 | 15 | Лампы стоп-сигналов, дополнительный стоп-сигал, блок управления АБС, электронный блок управления двигателем и автоматической коробкой передач или вариатором, иммобилайзер, блок управления полным приводом |
| 12 | 15 | Розетка |
| 20 | Вентилятор кондиционера | |
| 30 | EVO: Вентилятор кондиционера | |
| 13 | 7.5 | Генератор |
| 14 | 10 | Указатели поворота, индикатор указателей поворота, электронный блок управления системы |
| 15 | 20 | Блок управления соленоидами автоматической коробки передач / вариатора, электронный блок управления двигателем и автоматической коробкой передач или вариатором |
| 20 | EVO: Топливный насос, реле топливного насоса №3, главный датчик топлива | |
| 16 | 10 | Дальний правый свет, индикатор дальнего света |
| 17 | 10 | Дальний левый свет, индикатор дальнего света |
| 18 | 10 | Галоген: Ближний правый свет |
| 20 | Ксенон: Ближний правый свет | |
| 19 | 10 | Галоген: Ближний левый свет, переключатель света фар, электрокорректор фар |
| 20 | Ксенон: Ближний левый свет, переключатель света фар, электрокорректор фар | |
| 20 | 7.5 | Блок управления кондиционером, подсветка пепельницы, подсветка прикуривателя, комбинация приборов, выключатель противотуманных фар, указатели поворота, блок управления рециркуляцией воздуха, правая блок фара, задние фонари, аудиосистема, переключатель аварийной сигнализации, переключатель обогрева сидений, фонарь освещения заднего номерного знака, реостат, блок управления подогревателя, корректор света, правый габаритный фонарь, правый задний комбинированный фонарь, часы, электронный блок управления двигателем и вариатором, выключатель ACD, Charge Air Cooler Water Spray Switch (EVO) |
| 21 | 7.5 | Комбинация приборов, левая блок фара, фонарь освещения заднего номерного знака, левый габаритный фонарь, левый задний комбинированный фонарь |
| 22 | 10 | Комбинация приборов, подрулевой переключатель, электронный блок управления системы ETACS, передний блок управления, часы, электронный блок управления двигателем и автоматической коробкой передач или вариатором, аудиосистема, люк, электронный блок системы управления двигателем |
| 23 | 10 | Электронный блок управления системы ETACS, передний блок управления, часы, аудиосистема |
| 24 | 15 | Топливный насос |
| 25 | - | - |
| Реле | ||
| R8 | Передний противотуманный свет | |
| R9 | Звуковой сигнал | |
| R10 | Вентилятор (низкая скорость) | |
| R11 | Вентилятор (высокая скорость) | |
| R12 | - | |
| R13 | Управление вентилятором | |
| R14 | Передний блок управления | |
Блок реле в моторном отсеке №1
| № | Назначение реле |
|---|---|
| R10 | Стартер |
| R11 | - |
| R12 |
Дроссельная заслонка |
| R13 |
MPI: Зажигание |
| CDI: Инжектор (Injector Driver) | |
| R14 |
Автоматическая коробка передач |
| Вариатор | |
| R15 |
Электронный блок системы управления двигателем |
| R16 |
Компрессор кондиционера |

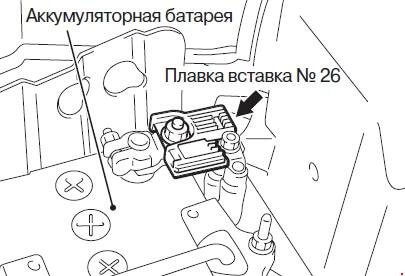

Силовой предохранитель на плюсовой клемме АКБ
| № | А | Назначение предохранителя |
|---|---|---|
| 26 | 100 | 4G1, 4G63 (EVO), 4G94: АКБ, стартер, передний блок управления, предохранители (моторный отсек): "1", "2", "3", "4", "5", "6", "7", "8", "9", "10", "11", "12", "13", "14", "15", "22", "24" |
| 120 | 4G6: АКБ, стартер, передний блок управления, предохранители (моторный отсек): "1", "2", "3", "4", "5", "6", "7", "8", "9", "10", "11", "12", "13", "14", "15", "22", "24" | |
| 27 | 60 | ACD, AYC, ACD |
