1967-1974 Днепр К-650 и Днепр МТ-8 - схемы электрооборудования
Схемы электрооборудования мотоциклов Днепр К-650 и Днепр МТ-8 с коляской и без. Оборудованных 650-кубовым бензиновым двигателем (1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974)

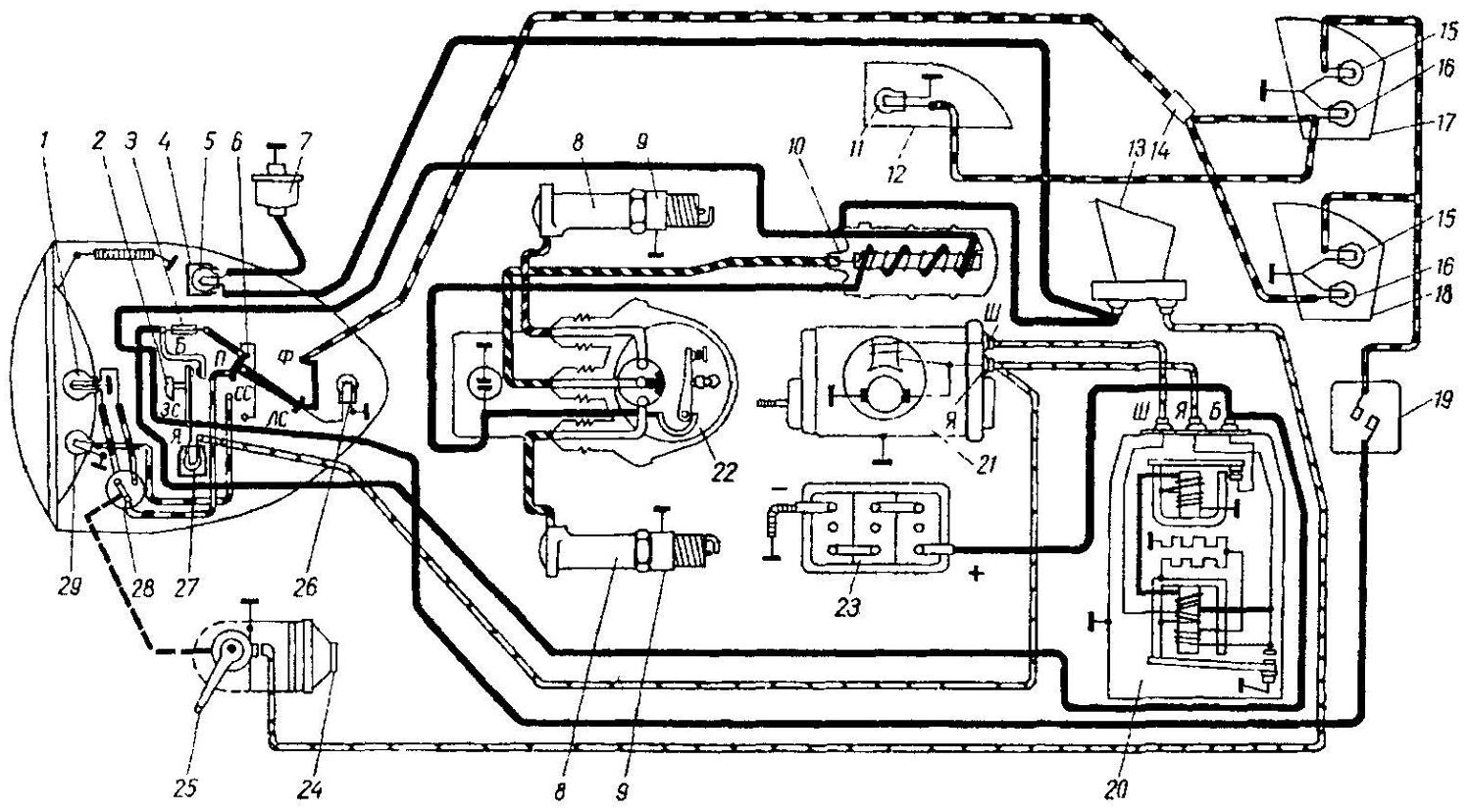

К-650 с одновыводной катушкой зажигания Б2-Б
- Лампа дальнего и ближнего света А6-32+32;
- Ключ;
- Предохранитель 15 А;
- Фонарь контрольной лампы ПД-20;
- Контрольная лампа датчика аварийного давления масла А6-1;
- Центральный переключатель;
- Датчик аварийного давления масла;
- Наконечник свечи;
- Свеча зажигания;
- Катушка зажигания Б2-Б;
- Лампа переднего фонаря коляски А6-2;
- Передний фонарь коляски ПФ-200;
- Сигнал звуковой С-37А;
- Соединитель проводов;
- Лампа стоп-сигнала А6-15;
- Лампа заднего габаритного света А6-3;
- Задний габаритный фонарь коляски;
- Задний фонарь ФП-230;
- Выключатель сигнала торможения;
- Реле-регулятор РР302;
- Генератор Г-414;
- Прерыватель-распределитель ПМ05;
- Аккумуляторная батарея ЗМТ-12;
- Кнопка звукового сигнала;
- Рычажок опережения зажигания:
- Лампа подсветки спидометра А6-2;
- Контрольная лампа работы генератора А6-0,25;
- Переключатель дальнего и стояночного света;
- Лампа стояночного света А6-2

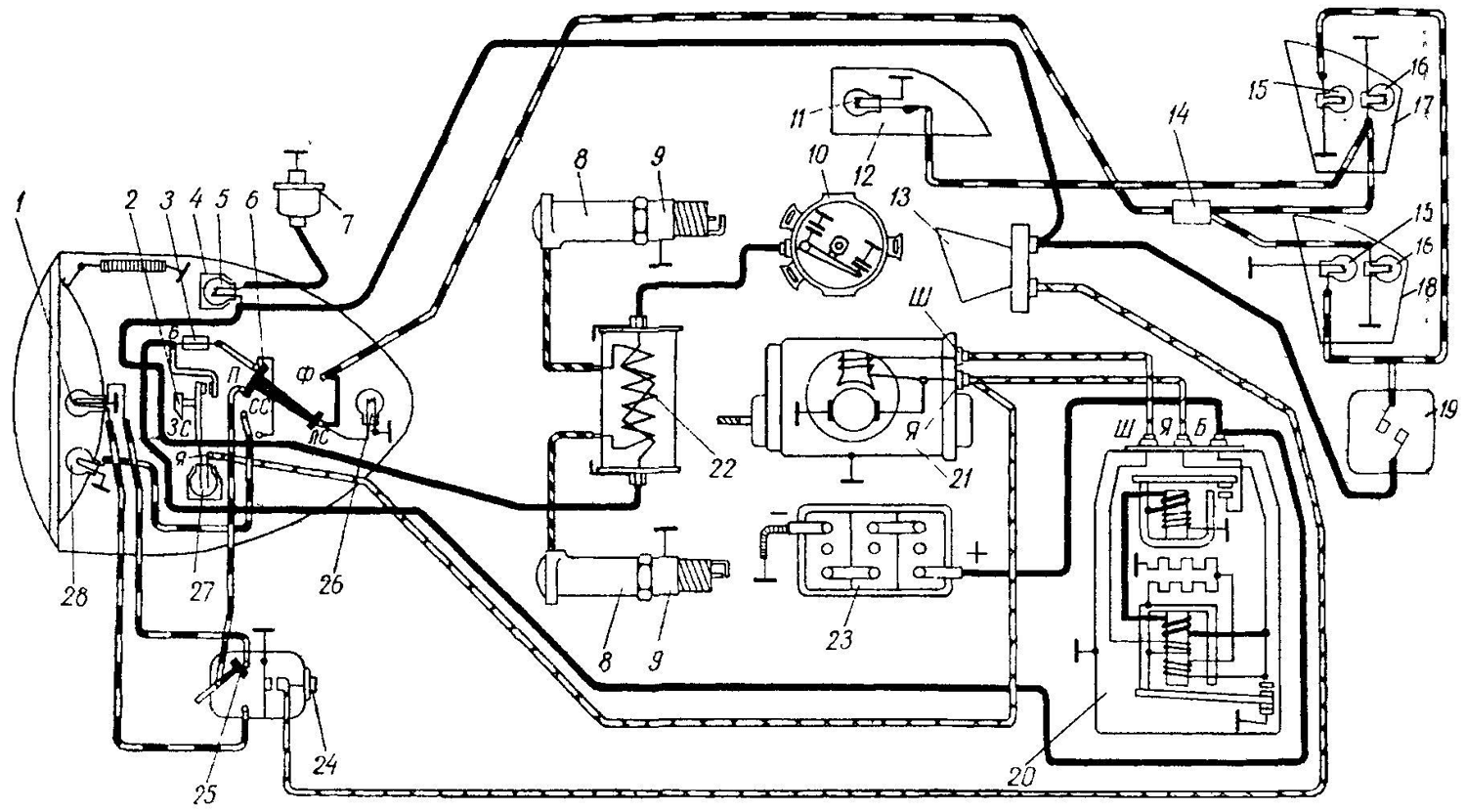

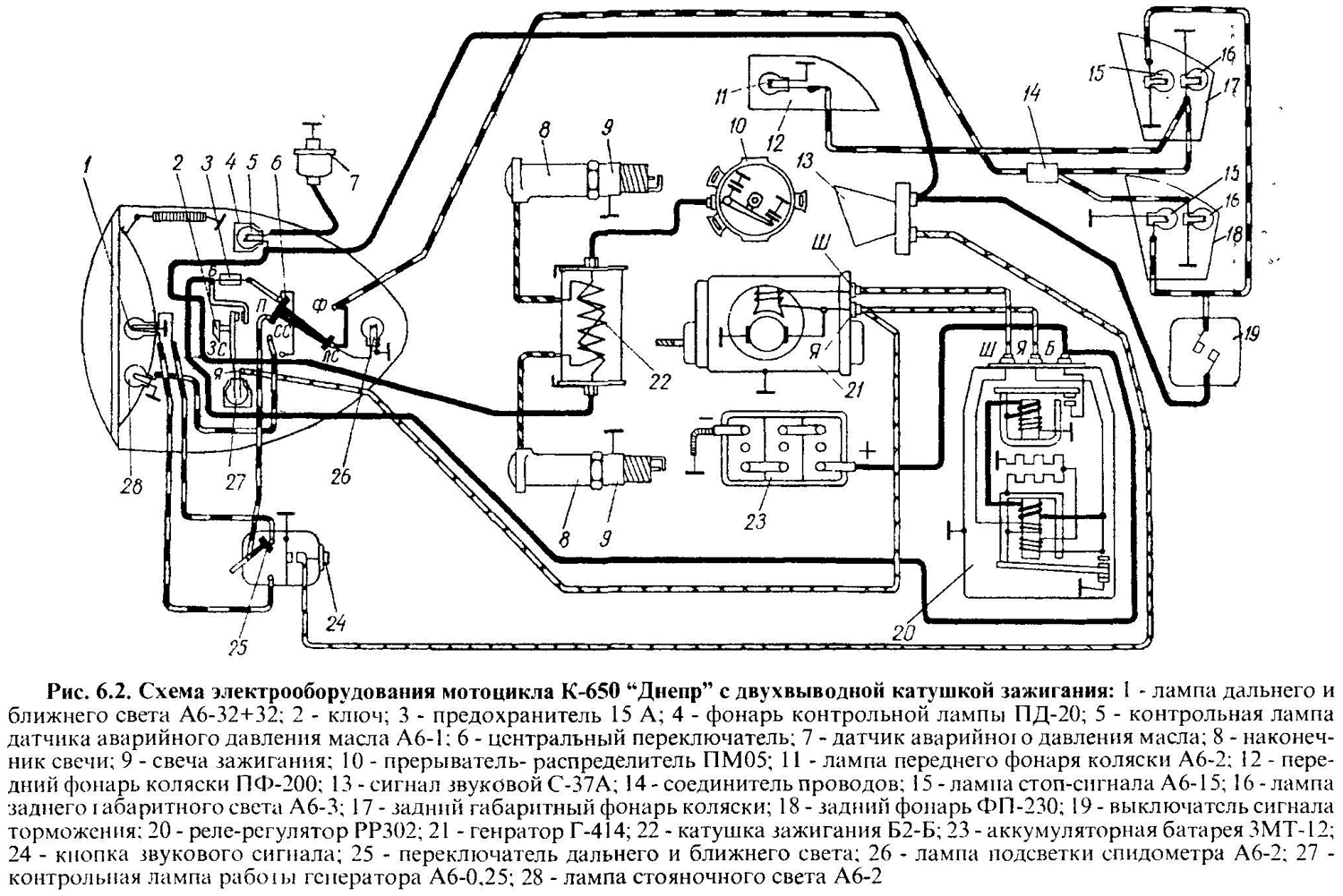

К-650 с двухвыводной катушкой зажигания Б201
- Лампа дальнего и ближнего света А6-32+32;
- Ключ;
- Предохранитель 15 А;
- Фонарь контрольной лампы ПД-20;
- Контрольная лампа датчика аварийного давления масла А6-1;
- Центральный переключатель;
- Датчик аварийного давления масла;
- Наконечник свечи;
- Свеча зажигания;
- Прерыватель-распределитель ПМ302;
- Лампа переднего фонаря коляски А6-2;
- Передний фонарь коляски ПФ-200;
- Сигнал звуковой С-37А;
- Соединитель проводов;
- Лампа стоп-сигнала А6-15;
- Лампа заднего габаритного света А6-3;
- Задний габаритный фонарь коляски;
- Задний фонарь ФП-230;
- Выключатель сигнала торможения;
- Реле-регулятор РР302;
- Генератор Г-414;
- Катушка зажигания Б201;
- Аккумуляторная батарея ЗМТ-12;
- Кнопка звукового сигнала;
- Переключатель дальнего и ближнего света;
- Лампа подсветки спидометра А6-2;
- Контрольная лампа работы генератора А6-0.25;
- Лампа стояночного света А6-2
