1980-1987 ИЖ Юпитер 4 и ИЖ Планета 4 - схема электрооборудования

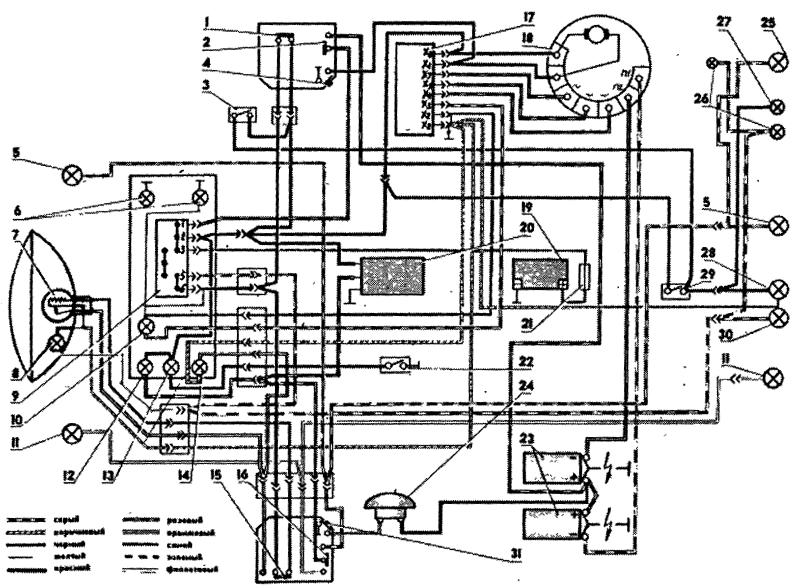

12-ти вольтовая схема электрооборудования мотоциклов ИЖ Юпитер 4 (ИЖ Ю-4) с двухтактным двухцилиндровым двигателем 348 см3 и ИЖ Планета 4 с двухтактным одноцилиндровым двигателем 346 см3.
- Аварийный выключатель зажигания;
- Переключатель “день-ночь”;
- Включатель стоп-сигнала ножного тормоза;
- Кнопка пуска мотора при разряженной батарее;
- Правые указатели поворота с лампами А12-21;
- Лампа подсветки шкалы спидометра АМН 12-3;
- Лампа головного света фары А12-45+40;
- Лампа габаритного света передняя А12-4;
- Замок зажигания;
- Контрольная лампа работы генератора АМН12-3;
- Левые указатели поворота с лампами А12-21;
- Контрольная лампа указателя поворотов АМН 12-3;
- Контрольная лампа нейтрали АМН 12-3;
- Контрольная лампа дальнего света АМН 12-3;
- Переключатель света;
- Переключатель поворотов;
- Блок полупроводниковый, выпрямительный БПВ 14-10;
- Генератор 28.3701 или 281.3701;
- Аккумуляторная батарея 6МТС-9;
- Реле прерыватель Иж РП-4 или Иж РП-2 СМ-10;
- Предохранитель 15А;
- Включатель контрольной лампы нейтрали;
- Катушки зажигания Иж-ПС сб. 39;
- Звуковой сигнал С-205Б;
- Левые указатель поворотов на коляске с лампой А12-21;
- Габаритные фонари на коляске с лампами А12-5;
- Лампа стоп-сигналов А12-21;
- Лампа стоп-сигналов А12-21;
- Включатель стоп-сигнала ножного тормоза
Схема электрооборудования квадроцикла / мотовездехода ЗиМ 6 и ЗиМ 350, оборудованный двигателем от мотоцикла ИЖ Юпитер-5, двухтактный двухцилиндровый рабочим объемом 348 см3
Схемы электрооборудования мотоциклов CZ 350, 6-ти вольтовые модели 472.3, 472.4, 472.5, а также 12-ти вольтовые модели 472.6. Мотоциклы оборудованы двух цилиндровым двухтактным двигателем 343.47 см3 с воздушным охлаждением.
Схема электрооборудования мотоциклов ИЖ Юпитер 2, Юпитер 3 с двухтактным двухцилиндровым двигателем 347 см3 и ИЖ Планета 2 и Планета 3 с двухтактным одноцилиндровым двигателем 346 см3 (1965-1985)
Схемы электрооборудования мотоциклов Ява 350 модели 634-1 / 4 / 5 / 6 / 7 / 8. Мотоцикл оборудован двухтактным рядный двухцилиндровым двигателем с воздушным охлаждением объемом 343,5 см3 (1973, 1974, 1975, 1076, 1977, 1978, 1979,
Схема электрооборудования мотоциклов ИЖ-56 и ИЖ-Планета (с двухтактным одноцилиндровым двигателем, рабочим объемом 346 см3) и ИЖ-Юпитер (с двухтактным двухцилиндровым двигателем, рабочим объемом 347 см3)
