2004-2013 Урал Gear Up / Patrol / Турист "ИМЗ-8.1037" - схема электрооборудования

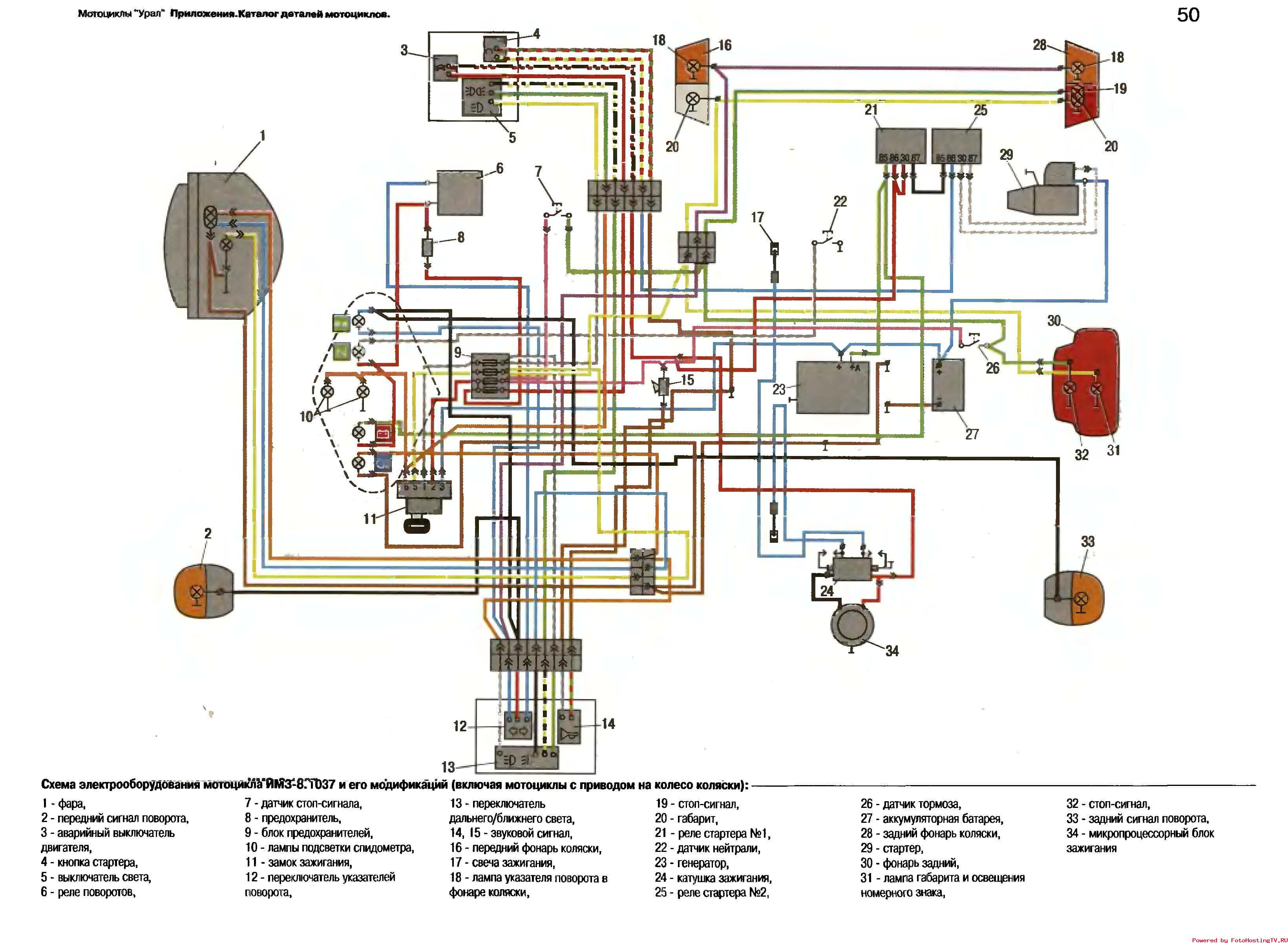

2003-2007 (карбюратор)

1. Фара;
2. Передний сигнал поворота;
3. Аварийный выключатель двигателя;
4. Кнопка стартера;
5. Выключатель света;
6. Реле поворотов;
7. Датчик стоп-сигнала;
8. Предохранитель;
9. Блок предохранителей;
10. Лампы подсветки спидометра;
11. Замок зажигания;
12. Переключатель указателей поворота;
13. Переключатель дальнего/ближнего света;
14. Звуковой сигнал;
15. Звуковой сигнал;
16. Передний фонарь коляски;
17. Свеча зажигания;
18. Лампа указателя поворота в фонаре коляски;
19. Стоп-сигнал;
20. Габарит;
21. Реле стартера №1;
22. Датчик нейтрали;
23. Генератор;
24. Катушка зажигания;
25. Реле стартера №2;
26. Датчик тормоза;
27. Аккумуляторная батарея;
28. Задний фонарь коляски;
29. Стартер;
30. Фонарь задний;
31. Лампа габарита и освещения номерного знака;
32. Стоп-сигнал;
33. Задний сигнал поворота;
34. Микропроцессорный блок зажигания

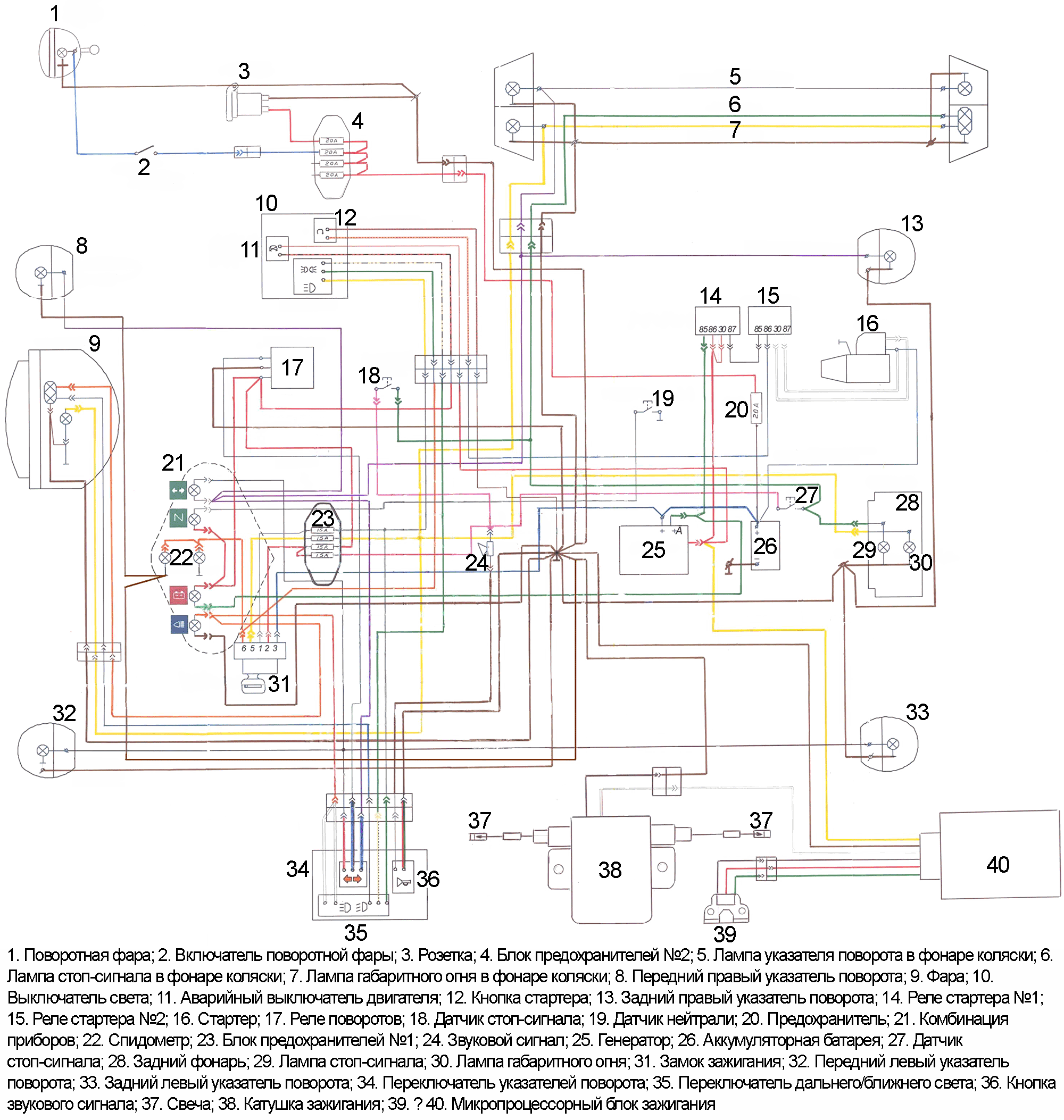

2008-2013 (карбюратор)

1. Поворотная фара;
2. Включатель поворотной фары;
3. Розетка;
4. Блок предохранителей №2;
5. Лампа указателя поворота в фонаре коляски;
6. Лампа стоп-сигнала в фонаре коляски;
7. Лампа габаритного огня в фонаре коляски;
8. Передний правый указатель поворота;
9. Фара;
10. Выключатель света;
11. Аварийный выключатель двигателя;
12. Кнопка стартера;
13. Задний правый указатель поворота;
14. Реле стартера №1;
15. Реле стартера №2;
16. Стартер;
17. Реле поворотов;
18. Датчик стоп-сигнала;
19. Датчик нейтрали;
20. Предохранитель;
21. Комбинация приборов;
22. Спидометр;
23. Блок предохранителей №1;
24. Звуковой сигнал;
25. Генератор;
26. Аккумуляторная батарея;
27. Датчик стоп-сигнала;
28. Задний фонарь;
29. Лампа стоп-сигнала;
30. Лампа габаритного огня;
31. Замок зажигания;
32. Передний левый указатель поворота;
33. Задний левый указатель поворота;
34. Переключатель указателей поворота;
35. Переключатель дальнего/ближнего света;
36. Кнопка звукового сигнала;
37. Свеча;
38. Катушка зажигания;
39. ?
40. Микропроцессорный блок зажигания
