1998-2011 Урал Волк "ИМЗ-8.1238" - схема электрооборудования

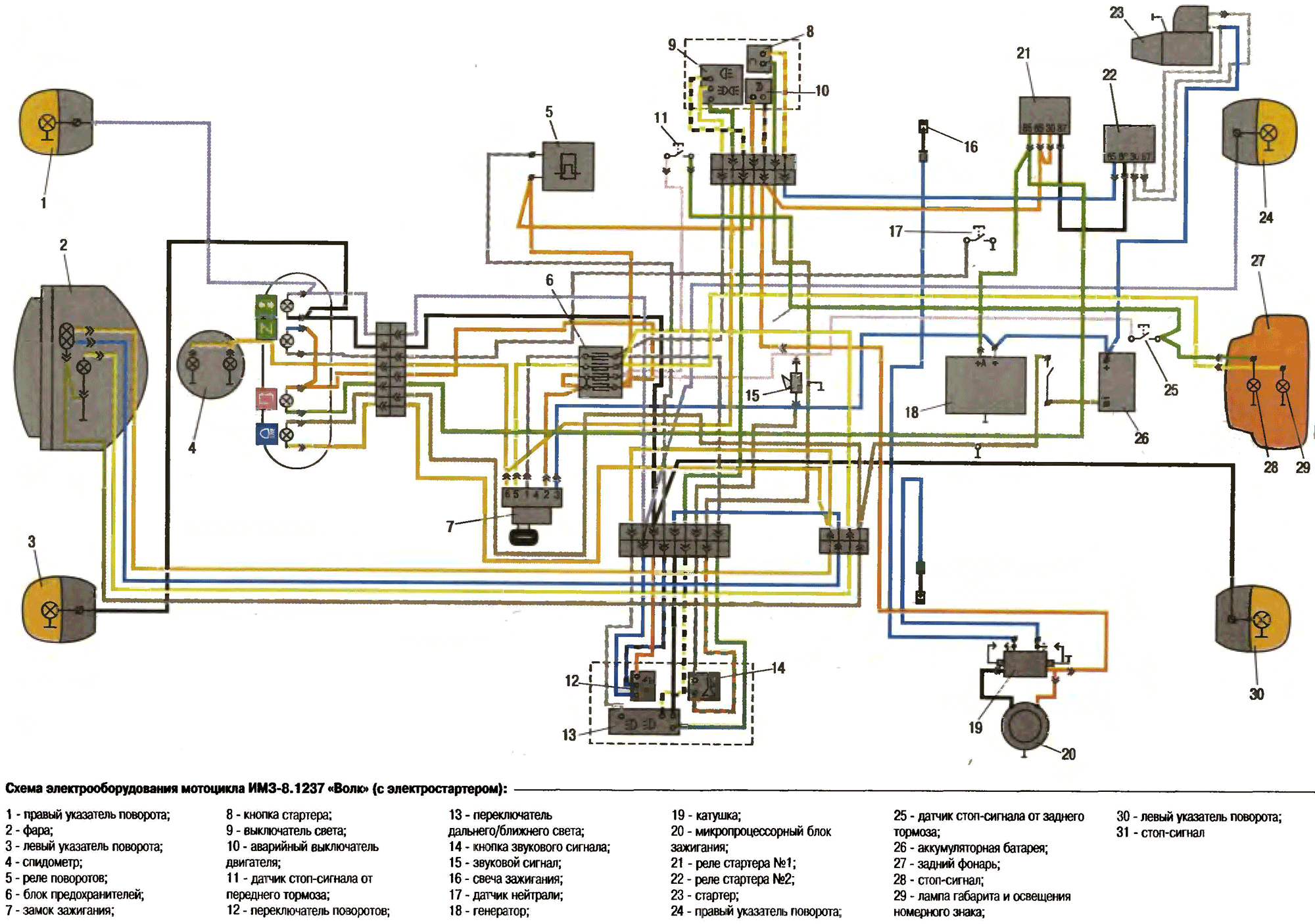

Схема электрооборудования мотоцикла ИМЗ-8.1238 " Урал Волк", оборудованный двухцилиндровым 750-кубовым четырехтактным двигателем (1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011)
- Правый указатель поворота;
- Фара;
- Левый указатель поворота;
- Спидометр;
- Реле поворотов;
- Блок предохранителей;
- Замок зажигания;
- Кнопка стартера;
- Выключатель света;
- Аварийный выключатель двигателя;
- Датчик стоп-сигнала от переднего тормоза;
- Переключатель поворотов;
- Переключатель дальнего/ближнего света;
- Кнопка звукового сигнала;
- Звуковой сигнал;
- Свеча зажигания;
- Датчик нейтрали;
- Генератор;
- Катушка;
- Микропроцессорный блок зажигания;
- Реле стартера №1;
- Реле стартера №2;
- Стартер;
- Правый указатель поворота;
- Датчик стоп-сигнала от заднего тормоза;
- Аккумуляторная батарея;
- Задний фонарь;
- Стоп-сигнал;
- Лампа габарита и освещения номерного знака;
- Левый указатель поворота;
- Стоп-сигнал.
