1992-2007 Урал Соло и Урал Соло-Классик - схема электрооборудования

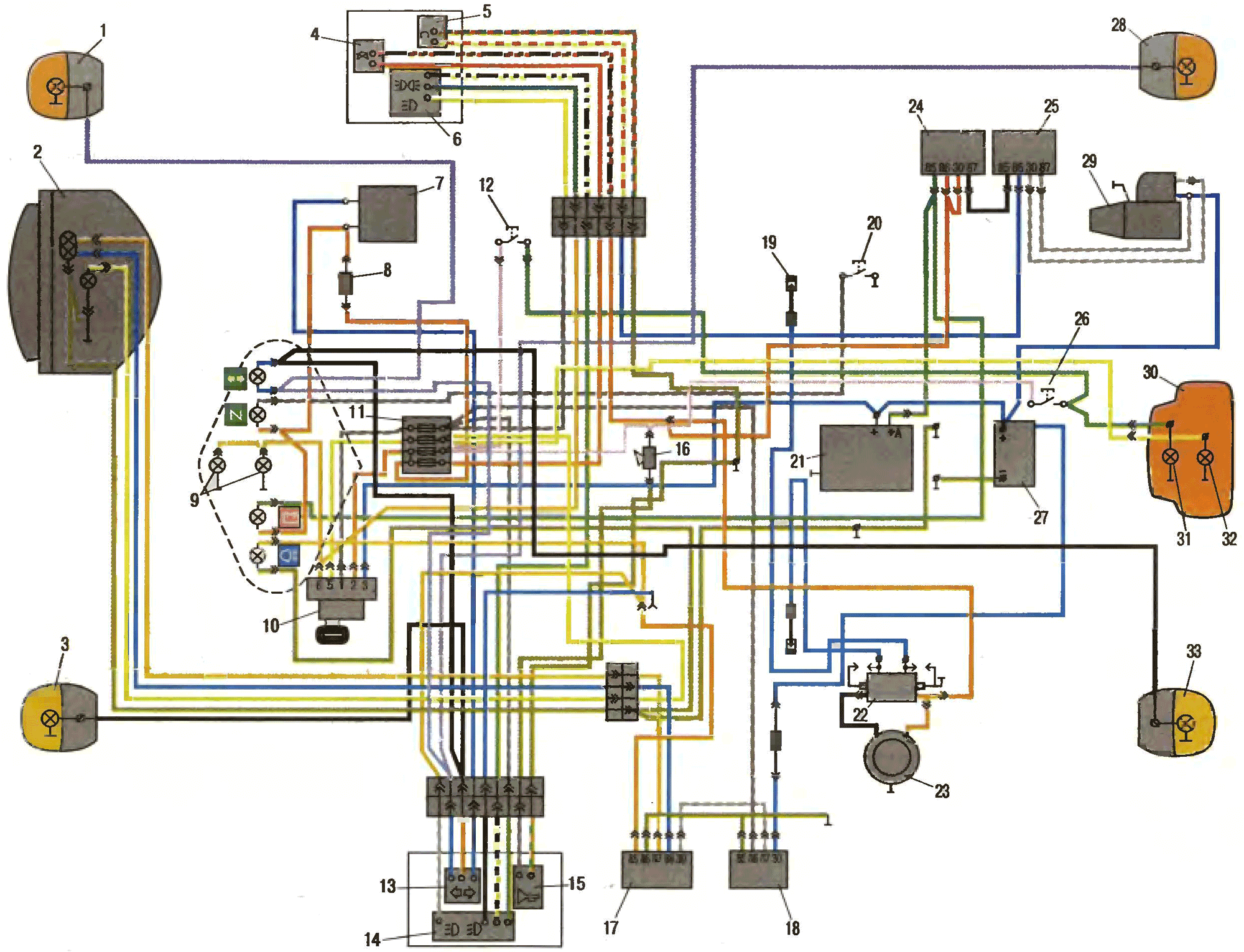

С электростартером

1. Правый указатель поворота;
2. Фара;
3. Левый указатель поворота;
4. Аварийный выключатель зажигания;
5. Кнопка партера;
6. Выключатель света;
7. Реле поворотов;
8. Предохранитель;
9. Лампы подсветки спидометра;
10. Замок зажигания;
11. Блок предохранителей;
12. Датчик стоп-сигнала от переднего тормоза;
13. Переключатель поворотов;
14. Переключатель дальнего/ближнего света;
15. Кнопка звукового сигнала;
16. Звуковой сигнал;
17. Реле света №1;
18. Реле света №2;
19. Свеча зажигания;
20. Датчик нейтрали;
21. Генератор;
22. Катушка зажигания;
23. Микропроцессорный блок зажигания;
24. Реле стартера №1;
25. Реле стартера №2;
26. Датчик стоп-сигнала от заднего тормоза;
27. Аккумуляторная батарея;
28. Правый указатель поворота;
29. Стартер;
30. Задний фонарь;
31. Стоп-сигнал;
32. Лампа габарита и освещения номерного знака;
33. Левый указатель поворота

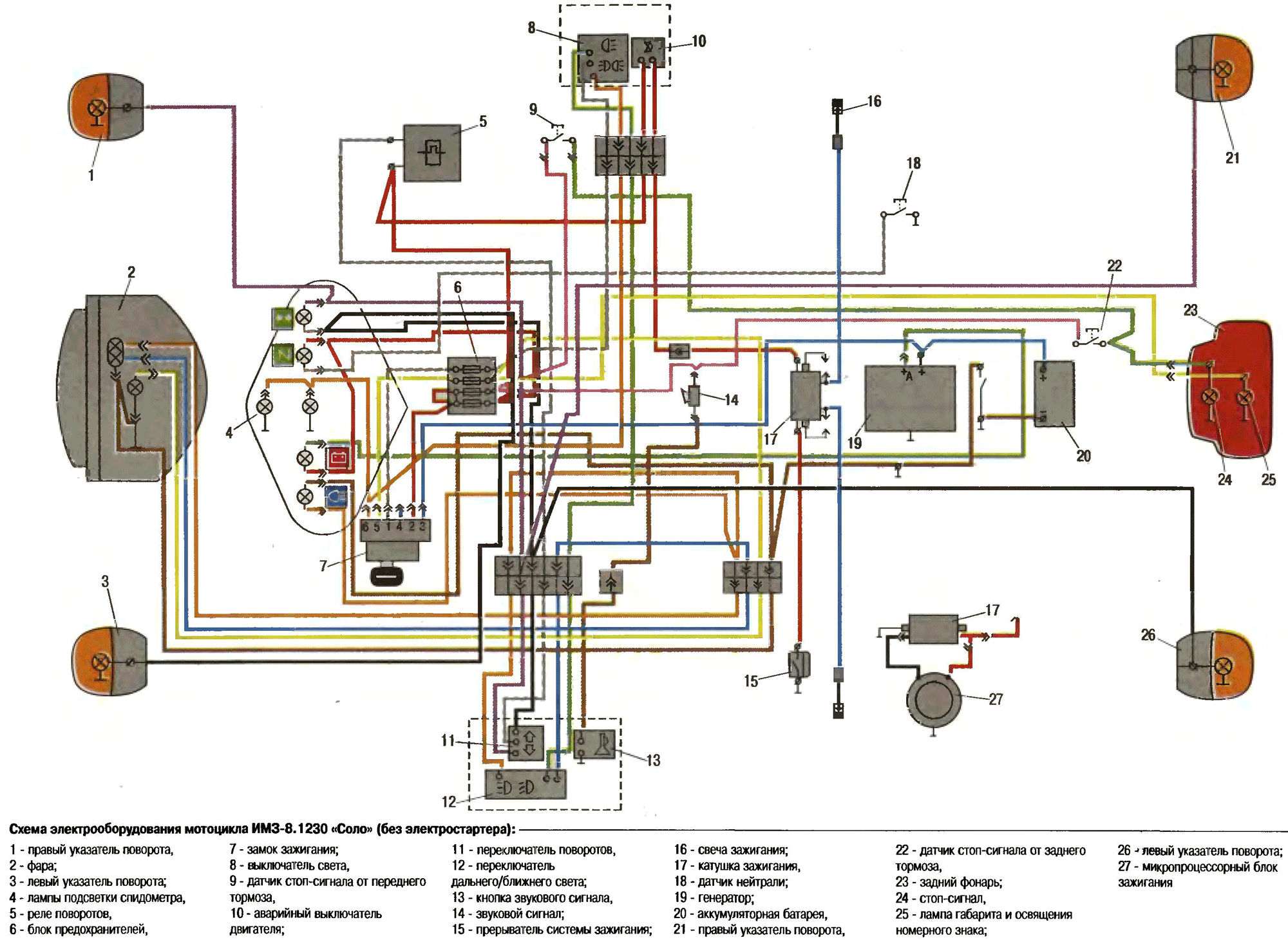

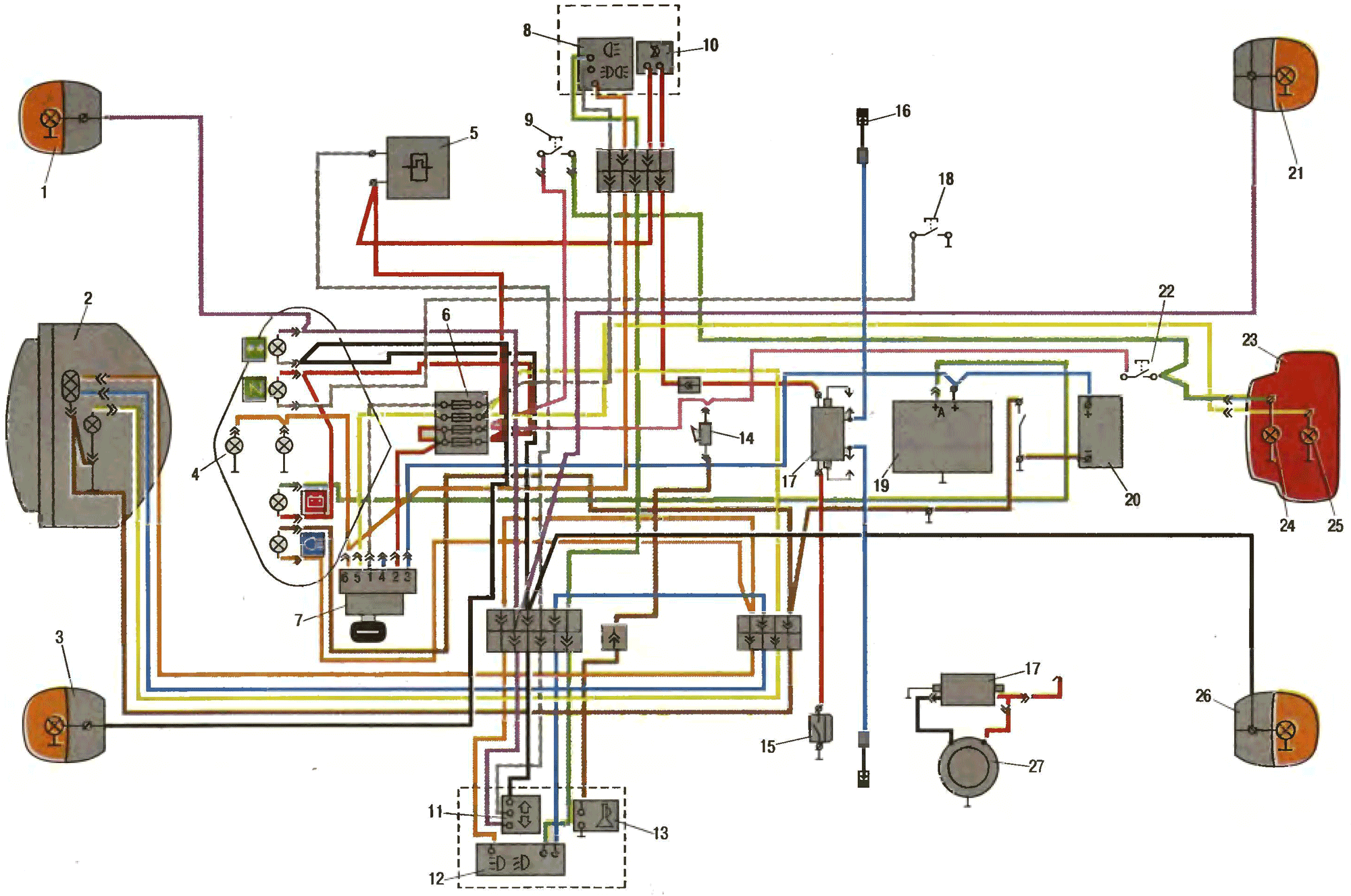

Без электростартера

1. Правый указатель поворота;
2. Фара;
3. Левый указатель поворота;
4. Лампы подсветки спидометра;
5. Реле поворотов;
6. Блок предохранителей;
7. Замок зажигания;
8. Выключатель света,
9. Датчик стоп-сигнала от переднего тормоза;
10. Аварийный выключатель двигателя;
11. Переключатель поворотов;
12. Переключатель дальнего/ближнего света;
13. Кнопка звукового сигнала;
14. Звуковой сигнал;
15. Прерыватель системы зажигания;
16. Свеча зажигания;
17. Катушка зажигания;
18. Датчик нейтрали;
19. Генератор;
20. Аккумуляторная батарея;
21. Правый указатель поворота;
22. Датчик стоп-сигнала от заднего тормоза;
23. Задний фонарь;
24. Стоп-сигнал;
25. Лампа габарита и освящения номерного знака;
26. Левый указатель поворота;
27. Микропроцессорный блок зажигания
