2014-2022 Peugeot 108 и Citroen C1
Расположение и назначение предохранителей в Peugeot 108 и Citroen C1, в кузове 3-х и 5-ти дверный хэтчбек, а также "кабриолет". Оборудованные бензиновым двигателем: 1.0 л. VTi 68 (1KR-FE), 1.0 VTi 72 (1KR-B52) или 1.2 л. PureTech / VTi 82 (EB2-F) (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022)

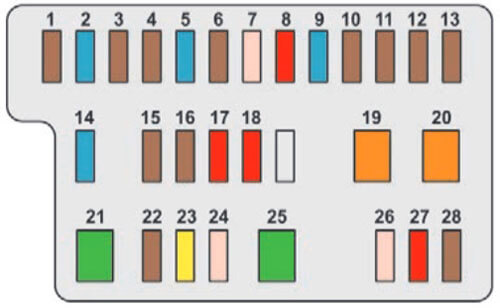

Блок предохранителей в салоне

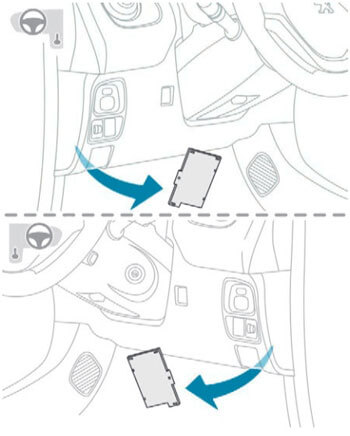

Этот блок предохранителей расположен под панелью приборов.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Лампы заднего хода, система впрыска топлива, аудиосистема, система VSC |
| 2 | 15 | Омыватель ветрового и заднего стекол |
| 3 | 5 | Главный коммутационный блок, панель приборов, дисплей, кондиционер воздуха, обогрев заднего стекла и наружных зеркал заднего вида, подогрев сидений, тканевый складной верх с электроприводом, аудиосистема |
| 4 | 5 | Усилитель рулевого управления, система "стоп-старт" |
| 5 | 15 | Очиститель заднего стекла |
| 6 | 5 | Вентилятор системы охлаждения двигателя, система ABS, система VSC |
| 7 | 25 | Очиститель ветрового стекла |
| 8 | 10 | Обогрев наружных зеркал заднего вида |
| 9 | 15 | Розетка 12 В |
| 10 | 7.5 | Наружные зеркала заднего вида, аудиосистема, система "стоп-старт", панель приборов, дисплей |
| 11 | 5 | Блокировка рулевой колонки, система впрыска топлива, секвентальная коробка передач ETG |
| 12 | 7.5 | Подушки безопасности |
| 13 | 5 | Панель приборов, дисплей, система "стоп-старт" |
| 14 | 15 | 1.0 VTi 68, 1.0 VTi 72: Рулевое управление, система впрыска топлива, стоп-сигналы |
| 7.5 | 1.2 VTi 82: Рулевое управление, система впрыска топлива, стоп-сигналы | |
| 15 | 7.5 | 1.0 VTi 68, 1.0 VTi 72: Система впрыска топлива, система "стоп-старт" |
| 10 | 1.2 VTi 82: Система впрыска топлива, система "стоп-старт" | |
| 16 | 7.5 | Самодиагностика двигателя |
| 17 | 10 | Стоп-сигналы, третий стоп-сигнал, система впрыска топлива, система ABS, система VSC, секвентальная коробка передач ETG, система «дистанционный ключ-пульт» |
| 18 | 10 | Стояночные огни, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, задние фонари, регулятор подсветки панели приборов |
| 19 | 40 | Кондиционер |
| 20 | 40 | Кондиционер, самодиагностика двигателя, стояночные огни, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, задние фонари, регулятор подсветки панели приборов, стоп-сигналы, дополнительный стоп-сигнал, система впрыска топлива, система ABS, система VSC, секвентальная коробка передач ETG, система «дистанционный ключ-пульт», стеклоподъемники |
| 21 | 30 | Система впрыска топлива, система "стоп-старт", главный коммутационный блок |
| 22 | 7.5 | 1.0 VTi 68, 1.0 VTi 72: Система впрыска топлива |
| 23 | 20 | 1.0 VTi 68, 1.0 VTi 72: Система впрыска топлива, система "стоп-старт" |
| 24 | 25 | Главный коммутационный блок |
| 25 | 30 | Стеклоподъемники |
| 26 | 25 | Стеклоподъемники |
| 27 | 10 | Кондиционер |
| 28 | 5 | Задний противотуманный фонарь |

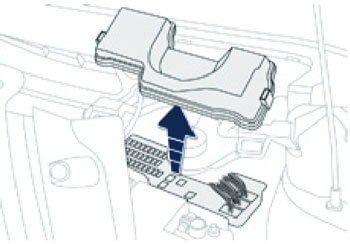

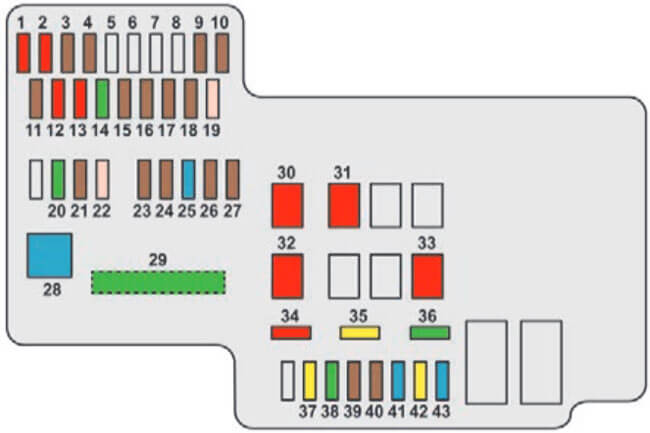

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Правая фара ближнего света |
| 2 | 10 | Левая фара ближнего света, корректор фар |
| 3 | 7.5 | Правая фара дальнего света |
| 4 | 7.5 | Левая фара дальнего света, панель приборов, дисплей |
| 5 | 15 | 1.2 VTi 82: Система впрыска топлива |
| 6 | 7.5 | 1.2 VTi 82: Система впрыска топлива |
| 7 | 15 | 1.2 VTi 82: Система впрыска топлива |
| 8 | 7.5 | 1.2 VTi 82: Вентилятор системы охлаждения двигателя |
| 9 | 7.5 | Кондиционер |
| 10 | 7.5 | 1.0 VTi 68: Система впрыска топлива, стоп-сигналы, дополнительный стоп-сигнал |
| 11 | 5 | Освещение салона, подсветка багажника |
| 12 | 10 | Указатели поворотов, аварийная световая сигнализация, панель приборов, дисплей |
| 13 | 10 | Звуковой сигнал |
| 14 | 30 | Коммутационные блоки |
| 15 | 7.5 | 1.0 VTi 68, 1.0 VTi 72: Секвентальная коробка передач ETG |
| 16 | 7.5 | Система впрыска топлива |
| 17 | 7.5 | Система «дистанционный ключ-пульт» |
| 18 | 7.5 | 1.0 VTi 68, 1.0 VTi 72: Аккумуляторная батарея |
| 19 | 25 | Система впрыска топлива, вентилятор системы охлаждения двигателя |
| 20 | 30 | Стартер |
| 21 | 7.5 | Замок зажигания |
| 22 | 25 | Передние световые приборы |
| 23 | 7.5 | Система впрыска топлива |
| 24 | 7.5 | Система впрыска топлива, стартер, секвентальная коробка передач ETG, система "стоп-старт" |
| 25 | 15 | Аудиосистема, система «дистанционный ключ-пульт» |
| 26 | 7.5 | Панель приборов, дисплей |
| 27 | 7.5 | Система VSC |
| 28 | 60 | Блок предохранителей в салоне |
| 29 | 125 | Обогрев заднего стекла и наружных зеркал заднего вида, подогрев сидений, привод механизма полотняной крыши, система ABS, система VSC, вентилятор системы охлаждения двигателя, передние противотуманные фары, дневные ходовые огни |
| 30 | 50 | Ссеквентальная коробка передач ETG |
| 40 | Система "стоп-старт" | |
| 31 | 50 | Усилитель рулевого управления |
| 32 | 50 | 1.2 VTi 82: Вентилятор системы охлаждения двигателя |
| 40 | Вентилятор системы охлаждения двигателя | |
| 30 | Вентилятор системы охлаждения двигателя | |
| 33 | 50 | Система ABS, система VSC |
| 34 | 10 | - |
| 35 | 20 | - |
| 36 | 30 | - |
| 37 | 20 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 38 | 30 | Система ABS, система VSC |
| 39 | 7.5 | Передние противотуманные фары, панель приборов, дисплей |
| 40 | 7.5 | Дневные ходовые огни |
| 41 | 15 | Подогрев правого сиденья |
| 42 | 20 | Тканевый складной верх с электроприводом |
| 43 | 15 | Подогрев левого сиденья |
