Схема расположения предохранителей и реле автомобилей ТагАЗ С190

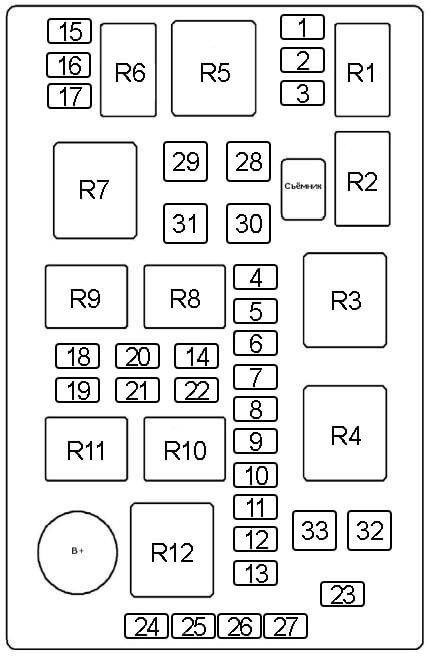

Расположение плавких предохранителей в электрораспределительном блоке моторного отсека
Схема расположения предохранителей и реле автомобилей ТагАЗ С190



FS1 – Катушка зажигания
FS2 – Электронное управление впрыском топлива
FS3 – Топливный насос
FS4 – Система кондиционирования и вентиляции
FS5 – Блок управления двигателем
FS6 – Передняя правая фара
FS7 – Резерв
FS8 – Антиблокировочная система тормозов (ABS) 2
FS9 – Передние противотуманные фары
FS10 – Звуковой сигнал
FS11 – Резерв
FS12 – Передняя левая фара
FS13 – Вентилятор охлаждения
FS14 – Насос вакуумного усилителя тормозов


SB1 – Вентилятор
SB2 – Замок зажигания - питание 2
SB3 – Вентилятор конденсатора 2
SB4 – Вентилятор конденсатора 1
SB5 – Двери и электрические стеклоподъемники – питание
SB6 – Замок зажигания – питание 1
Relay 1 – Топливный насос
Relay 2 – Блок управления двигателем
Relay 3 – Вентилятор конденсатора 1
Relay 4 – Вентилятор конденсатора 2
Relay 5 – Стартер
Relay 6 – Противоугонная система
Relay 7 – Вентилятор радиатора
Relay 8 – Система кондиционирования и вентиляции
Relay 9 – Насос вакуумного усилителя тормозов
Relay 10 – Передние противотуманные фары
Relay 11 – Звуковой сигнал
Relay 12 – Стеклоочистители лобового стекла

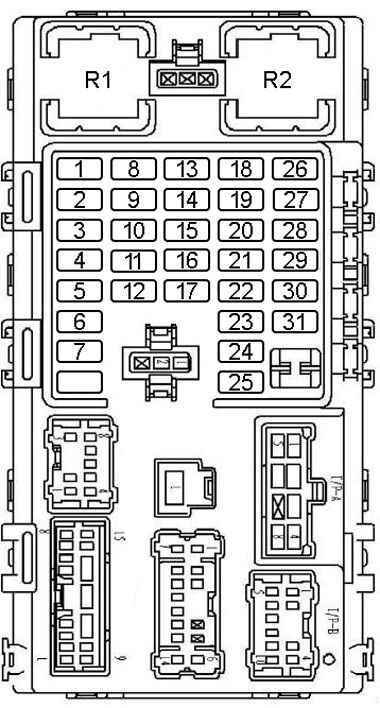

Расположение плавких предохранителей и реле электрораспределительного блока приборной панели
