1958-1969 ДТ-20

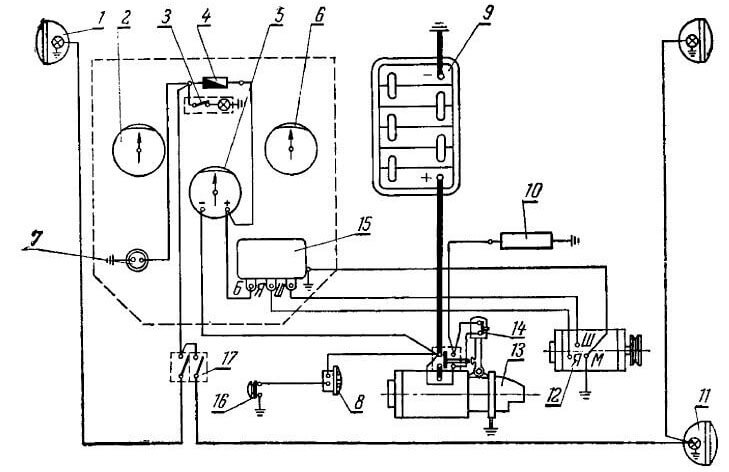

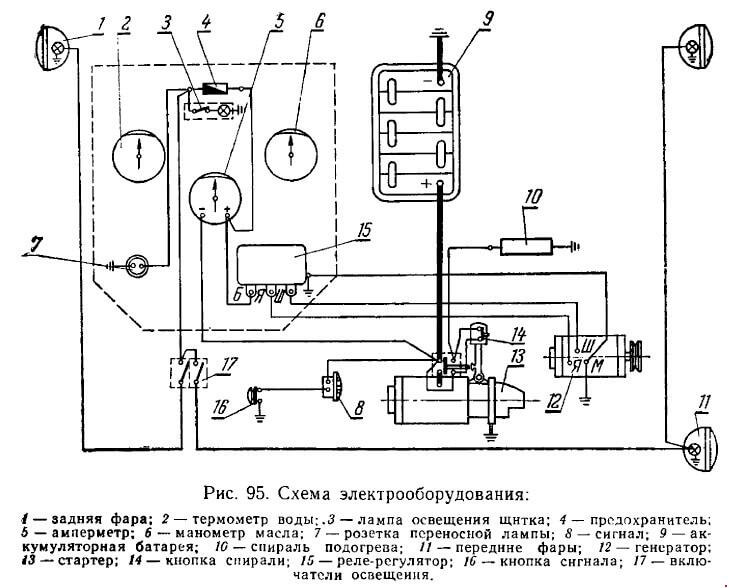

Схема электрооборудования трактора ДТ-20 оборудованного дизельным двигателем Д20 мощностью 18 л.с. (1958-1969)
- Задняя фара;
- Термометр воды;
- Лампа освещения щитка;
- Предохранитель;
- Амперметр;
- Манометр масла;
- Розетка переносной лампы;
- Сигнал;
- Аккумуляторная батарея;
- Спираль подогрева;
- Передние фары;
- Генератор;
- Стартер;
- Кнопка спирали;
- Реле-регулятор;
- Кнопка сигнала;
- Включатели освещения.
Схема электрооборудования гусеничного трактора Т-74 с дизельным двигателем СМД-14А с рабочим объемом 6.33 л., мощностью 75 л.с.
Схемы электрооборудования трактора ДТ-75 и его модификаций (с двигателем СМД-14), включая ДТ-75Н (с двигателем СМД-18), ДТ-75М и ДТ-75МВ (с двигателем А-41), ДТ-75Д (с двигателем Д-440)
Монтажная схема электрооборудования трактора К-700
