Схема электрооборудования трактора ДТ-175С

 Схема электрооборудования трактора ДТ-175С

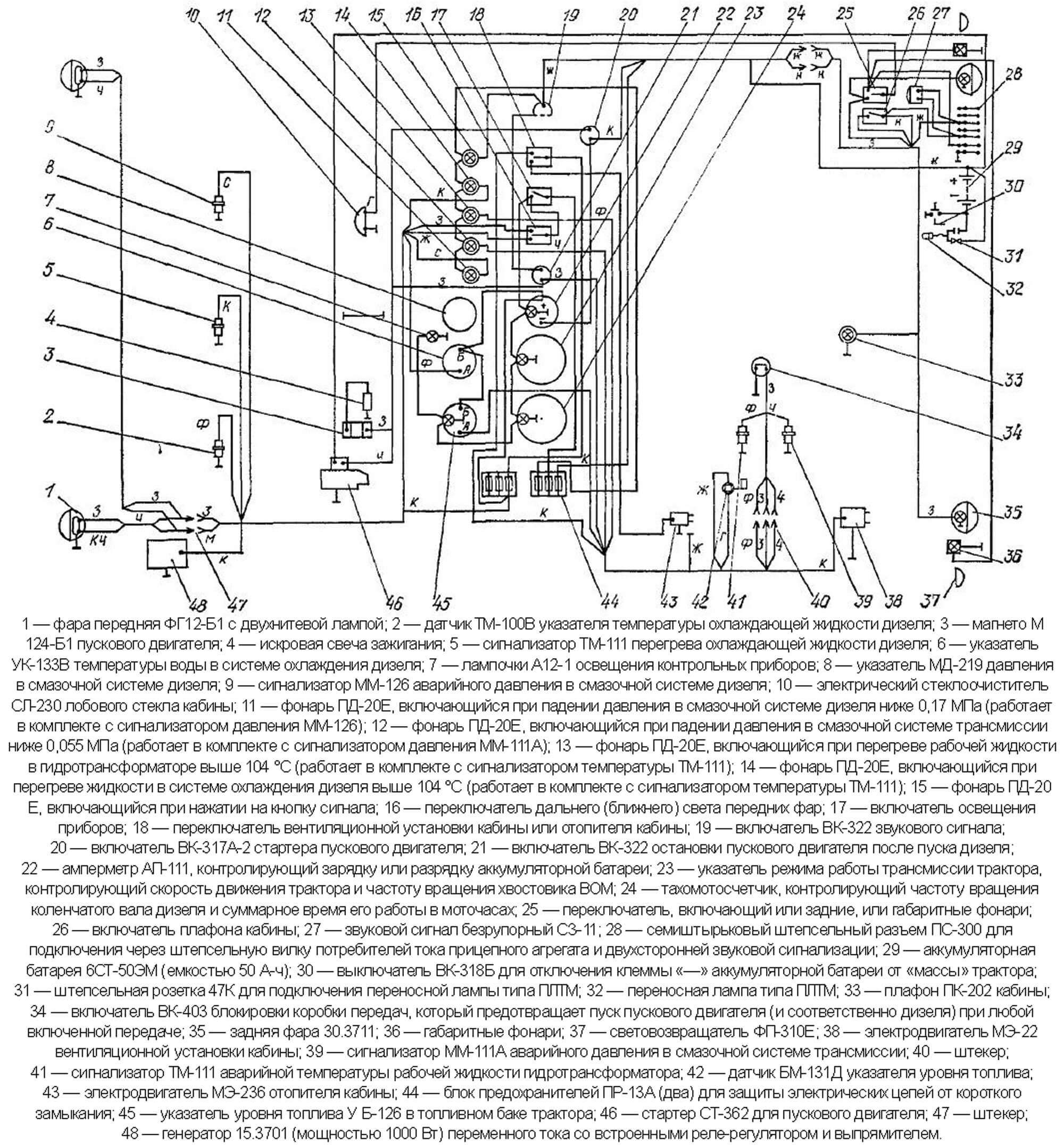

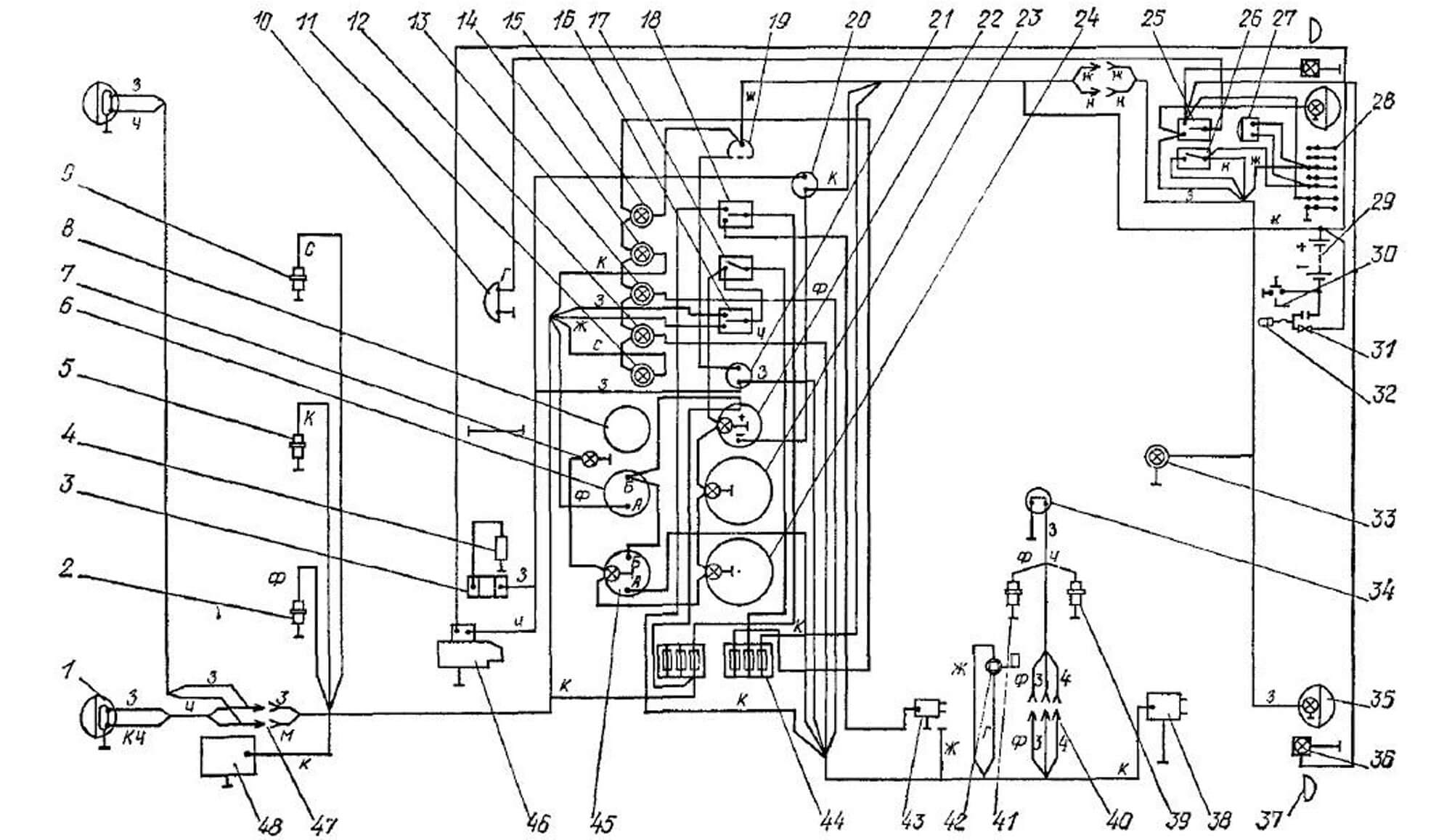

1 — фара передняя ФГ12-Б1 с двухнитевой лампой;

2 — датчик ТМ-100В указателя температуры охлаждающей жидкости дизеля;

3 — магнето М124-Б1 пускового двигателя;

4 — искровая свеча зажигания;

5 — сигнализатор ТМ-111 перегрева охлаждающей жидкости дизеля;

6 — указатель УК-133В температуры воды в системе охлаждения дизеля;

7 — лампочки А12-1 освещения контрольных приборов;

8 — указатель МД-219 давления в смазочной системе дизеля;

9 — сигнализатор ММ-126 аварийного давления в смазочной системе дизеля;

10 — электрический стеклоочиститель СЛ-230 лобового стекла кабины;

11 — фонарь ПД-20Е, включающийся при падении давления в смазочной системе дизеля ниже 0,17 МПа (работает в комплекте с сигнализатором давления ММ-126);

12 — фонарь ПД-20Е, включающийся при падении давления в смазочной системе трансмиссии ниже 0,055 МПа (работает в комплекте с сигнализатором давления ММ-111А);

13 — фонарь ПД-20Е, включающийся при перегреве рабочей жидкости в гидротрансформаторе выше 104 °С (работает в комплекте с сигнализатором температуры ТМ-111);

14 — фонарь ПД-20Е, включающийся при перегреве жидкости в системе охлаждения дизеля выше 104 °С (работает в комплекте с сигнализатором температуры ТМ-111);

15 — фонарь ПД-20Е, включающийся при нажатии на кнопку сигнала;

16 — переключатель дальнего (ближнего) света передних фар;

17 — включатель освещения приборов;

18 — переключатель вентиляционной установки кабины или отопителя кабины;

19 — включатель ВК-322 звукового сигнала;

20 — включатель ВК-317А-2 стартера пускового двигателя;

21 — включатель ВК-322 остановки пускового двигателя после пуска дизеля;

22 — амперметр АП-111, контролирующий зарядку или разрядку аккумуляторной батареи;

23 — указатель режима работы трансмиссии трактора, контролирующий скорость движения трактора и частоту вращения хвостовика ВОМ;

24 — тахомотосчетчик, контролирующий частоту вращения коленчатого вала дизеля и суммарное время его работы в моточасах;

25 — переключатель, включающий или задние, или габаритные фонари;

26 — включатель плафона кабины;

27 — звуковой сигнал безрупорный СЗ-11;

28 — семиштырьковый штепсельный разъем ПС-300 для подключения через штепсельную вилку потребителей тока прицепного агрегата и двухсторонней звуковой сигнализации;

29 — аккумуляторная батарея 6СТ-50ЭМ (емкостью 50 А-ч);

30 — выключатель ВК-318Б для отключения клеммы «—» аккумуляторной батареи от «массы» трактора;

31 — штепсельная розетка 47К для подключения переносной лампы типа ПЛТМ;

32 — переносная лампа типа ПЛТМ;

33 — плафон ПК-202 кабины;

34 — включатель ВК-403 блокировки коробки передач, который предотвращает пуск пускового двигателя (и соответственно дизеля) при любой включенной передаче;

35 — задняя фара 30.3711;

36 — габаритные фонари;

37 — световозвращатель ФП-310Е;

38 — электродвигатель МЭ-22 вентиляционной установки кабины;

39 — сигнализатор ММ-111А аварийного давления в смазочной системе трансмиссии;

40 — штекер;

41 — сигнализатор ТМ-111 аварийной температуры рабочей жидкости гидротрансформатора;

42 — датчик БМ-131Д указателя уровня топлива;

43 — электродвигатель МЭ-236 отопителя кабины;

44 — блок предохранителей ПР-13А (два) для защиты электрических цепей от короткого замыкания;

45 — указатель уровня топлива У Б-126 в топливном баке трактора;

46 — стартер СТ-362 для пускового двигателя;

47 — штекер;

48 — генератор 15.3701 (мощностью 1000 Вт) переменного тока со встроенными реле-регулятором и выпрямителем.
