1981-1988 Т-130М

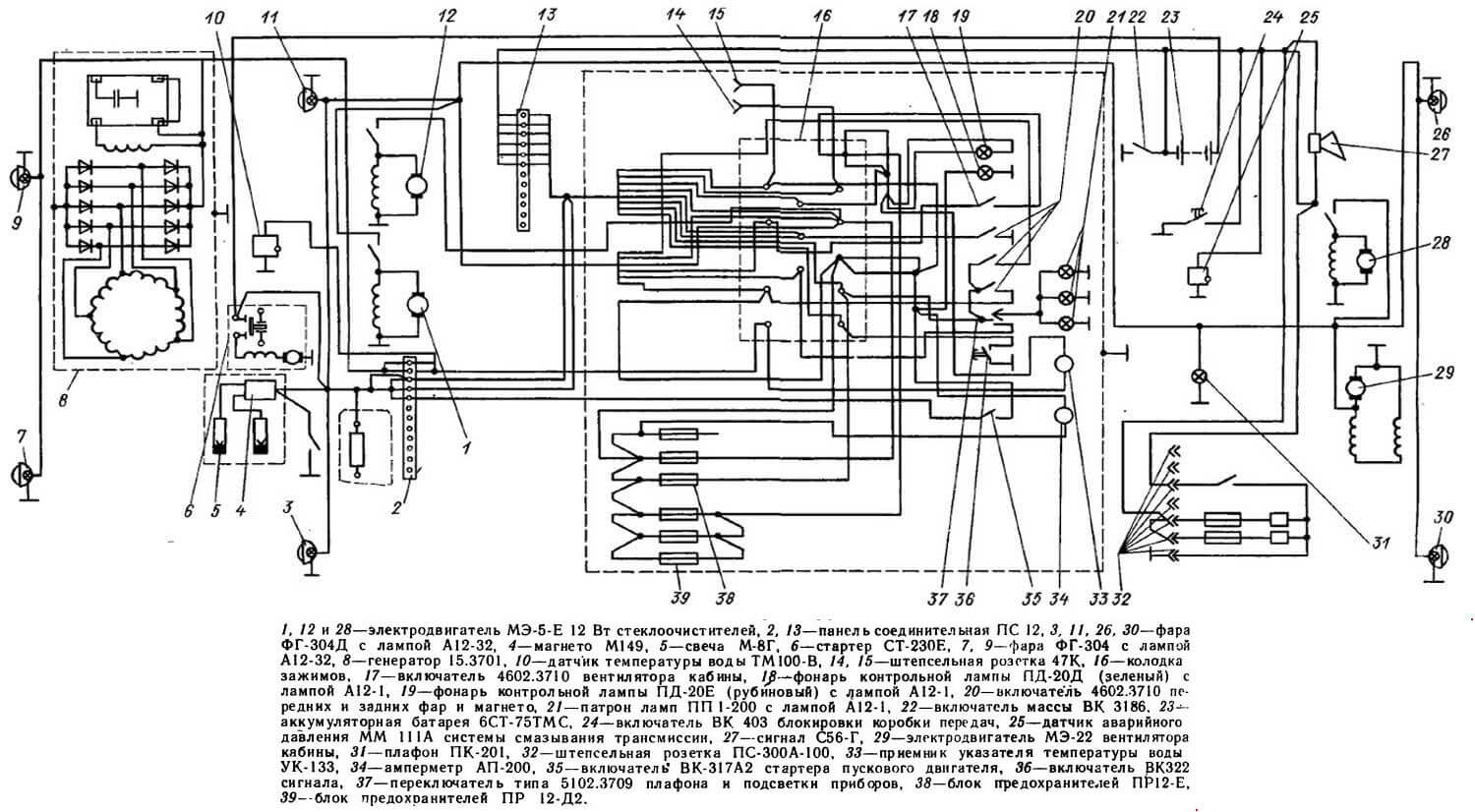

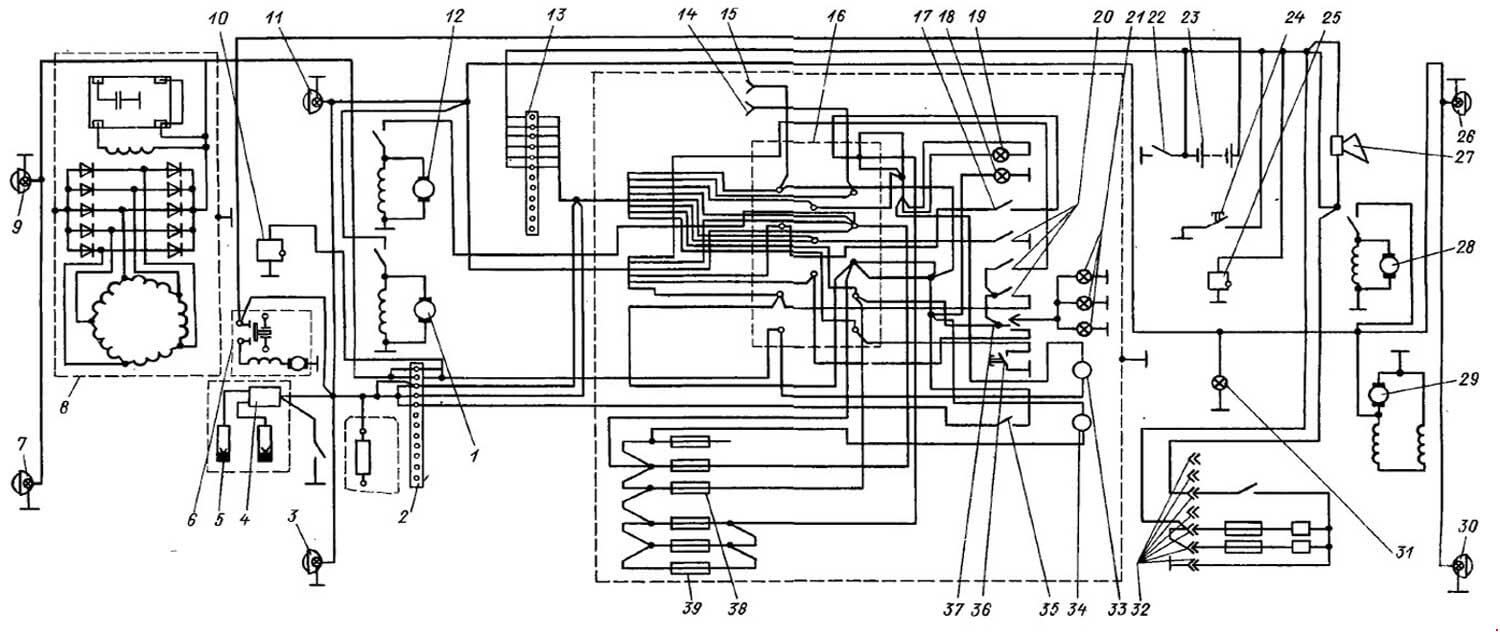

Схема электрооборудования трактора ЧТЗ Т-130М, Т-130МГ и их модификации, с дизельным двигателем Д-160 (1981-1988)
- Электродвигатель МЭ-5-Е 12 Вт стеклоочистителей,
- Панель соединительная ПС-12,
- Фара ФГ-304Д с лампой А12-32,
- Магнето М149,
- Свеча М-8Г,
- Стартер СТ-230Е,
- Фара ФГ-304 с лампой А12-32,
- Генератор 15.3701,
- Фара ФГ-304 с лампой А12-32,
- Датчик температуры воды ТМ100-В,
- Фара ФГ-304Д с лампой А12-32,
- Электродвигатель МЭ-5-Е 12 Вт стеклоочистителей,
- Панель соединительная ПС-12,
- Штепсельная розетка 47К,
- Штепсельная розетка 47К,
- Колодка зажимов,
- Включатель 4602.3710 вентилятора кабины,
- Фонарь контрольной лампы ПД-20Д (зеленый) с лампой А12-1,
- Фонарь контрольной лампы ПД-20Е (рубиновый) с рампой А12-1,
- Включатель 4602.3710 передних и задних фар и магнето,
- Патрон ламп ПП 1-200 с лампой А12-1,
- Включатель массы ВК 3186,
- Аккумуляторная батарея 6СТ-75ТМС
- Включатель ВК 403 блокировки коробки передач,
- Датчик аварийного давления ММ 111А системы смазывания трансмиссии,
- Фара ФГ-304Д с лампой А12-32,
- Сигнал С56-Г,
- Электродвигатель МЭ-5-Е 12 Вт стеклоочистителей,
- Электродвигатель МЭ-22 вентилятора кабины,
- Фара ФГ-304Д с лампой А12-32,
- Плафон ПК-201,
- Штепсельная розетка ПС-300А-100,
- Приемник указателя температуры воды УК-133,
- Амперметр АП-200,
- Включатель ВК-317А2 стартера пускового двигателя,
- Включатель ВК322 сигнала,
- Переключатель типа 5102.3709 плафона и подсветки приборов,
- Блок предохранителей ПР12-Е,
- Блок предохранителей ПР 12-Д2.
