1946-1958 ЧТЗ C-80 "Сталинец-80" - схема электрооборудования

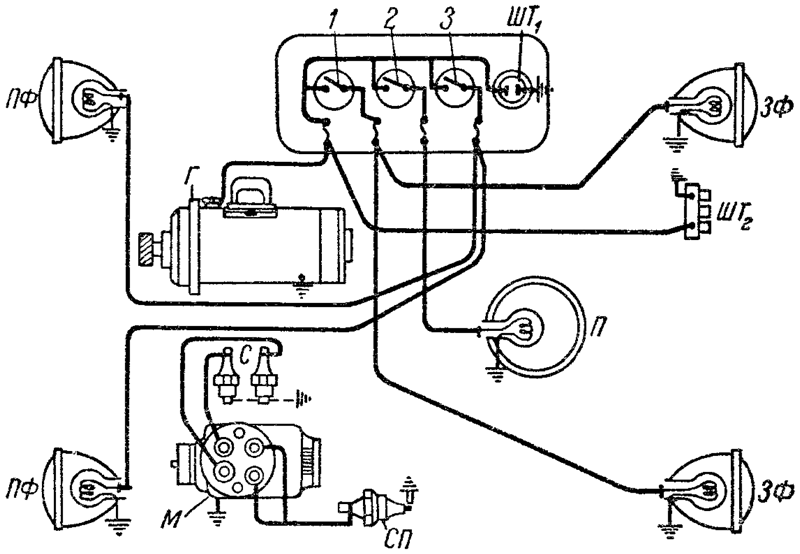

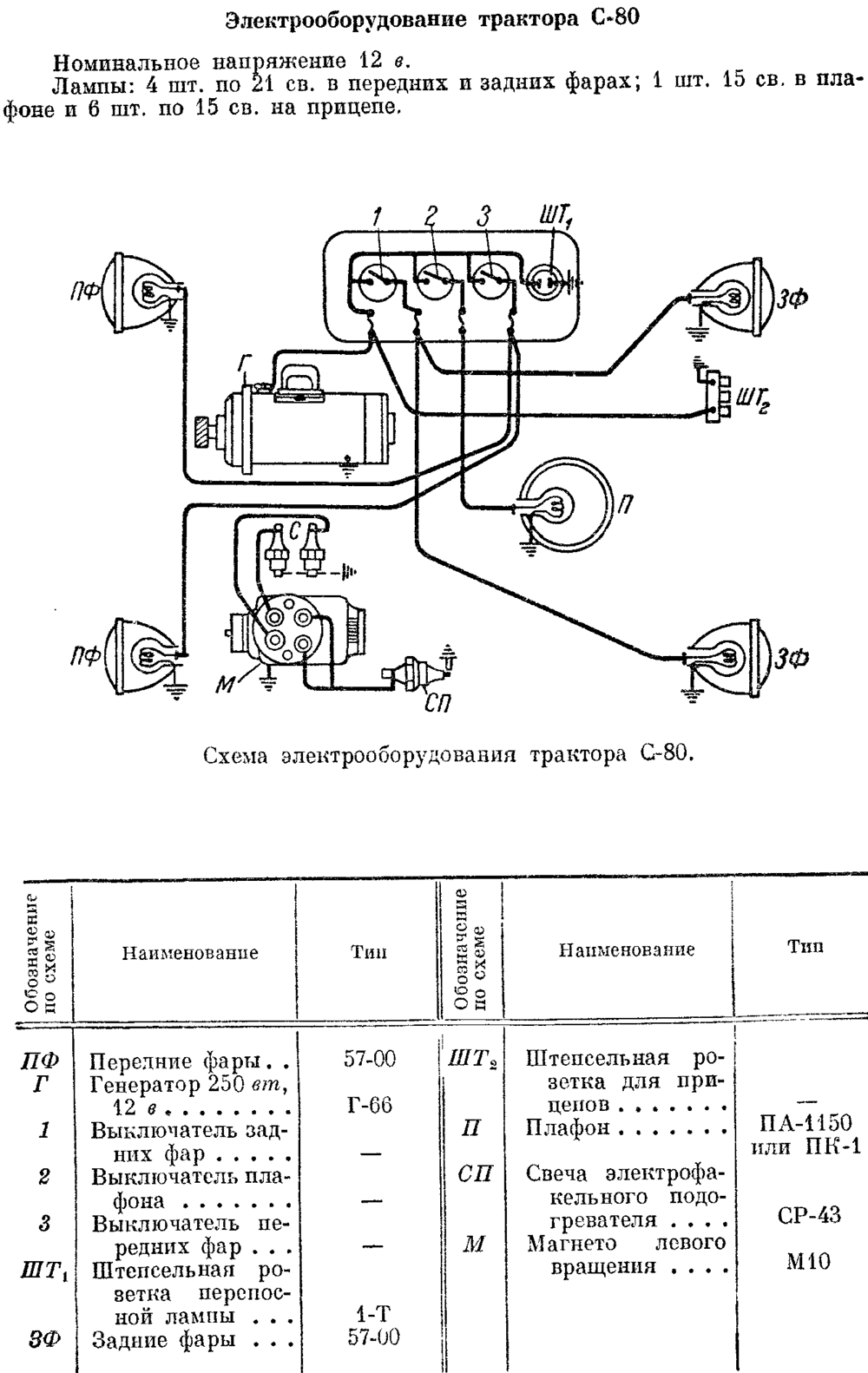

Схема электрооборудования трактора Сталинец-80 (ЧТЗ C-80), оборудованного дизельным двигателем КДМ-46, с рабочим объемом 13.5 л. (1946-1958)
Номинальное напряжение 12 вольт
ПФ — Передние фары
Г — Генератор 250 вт, 12 в. — 57-00 Г-66
1 — Выключатель задних фар
2 — Выключатель плафона
3 — Выключатель передних фар
ШТ1 — Штепсельная розетка переносной лампы — 1-Т
ЗФ — Задние фары — 57-00
ШТ2 — Штепсельная розетка для прицепов
П — Плафон — ПА-1150 или ПК-1
СП — Свеча электрофакельного подогревателя — СР-43
М — Магнето левого вращения — М10
