1937-1952 СХТЗ-НАТИ, АТЗ-НАТИ и КД-35 - схема электрооборудования
Схема электрооборудования тракторов СХТЗ-НАТИ, АТЗ-НАТИ с керосиновым двигателем и КД-35 с дизельным двигателем Д-35, а также колесные тракторы Универсал-1, Универсал-2 и СХТЗ (1937-1952)

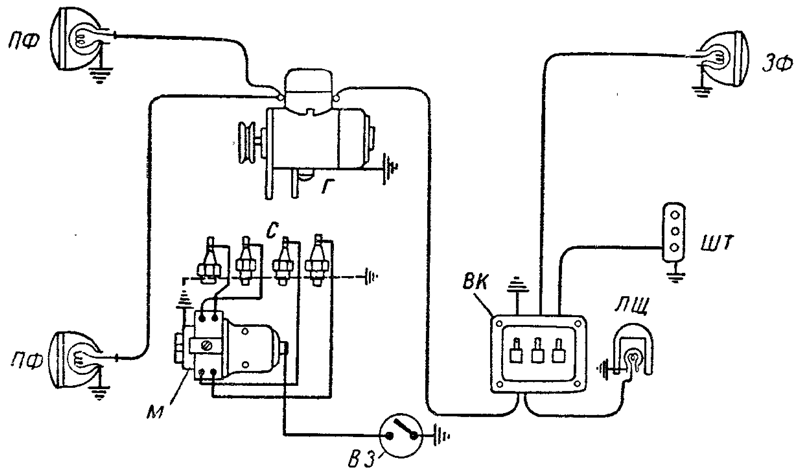

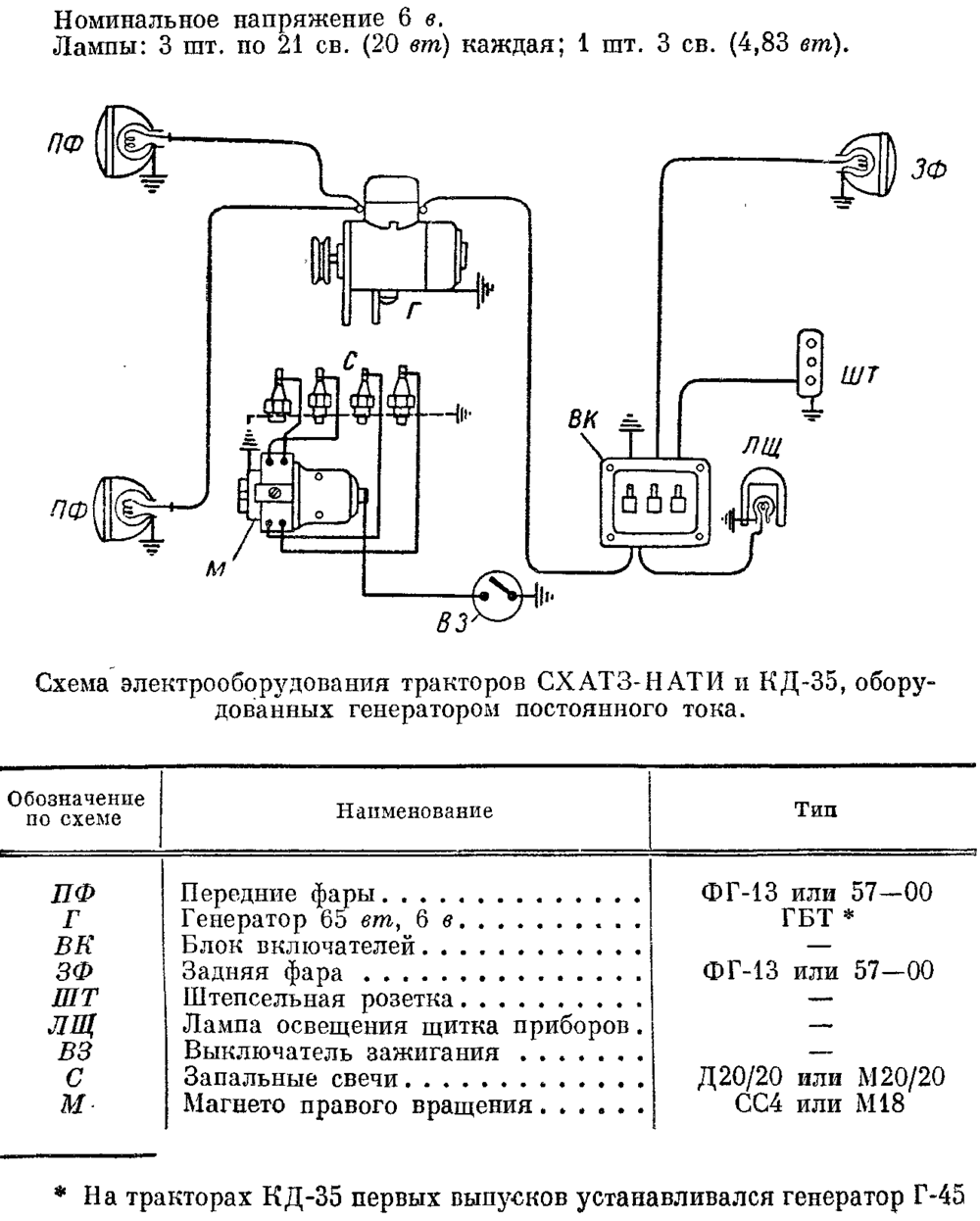

Электросхема тракторов КД-35, СХТЗ-НАТИ, У-1, У-2 и СХТЗ (колесный) с генератором постоянного тока
Номинальное напряжение 6 вольт
ПФ — Передние фары — ФГ-13 или 57—00
Г — Генератор 65 вт, 6 вольт — ГБТ или Г-4 (на тракторах КД-35 первых выпусков)
ВК — Блок включателей
ЗФ — Задняя фара — ФГ-13 или 57—00
ШТ — Штепсельная розетка
ЛЩ — Лампа освещения щитка приборов
ВЗ — Выключатель зажигания
С — Запальные свечи — Д20/20 или М20/20
М — Магнето правого вращения — СС4 или М18

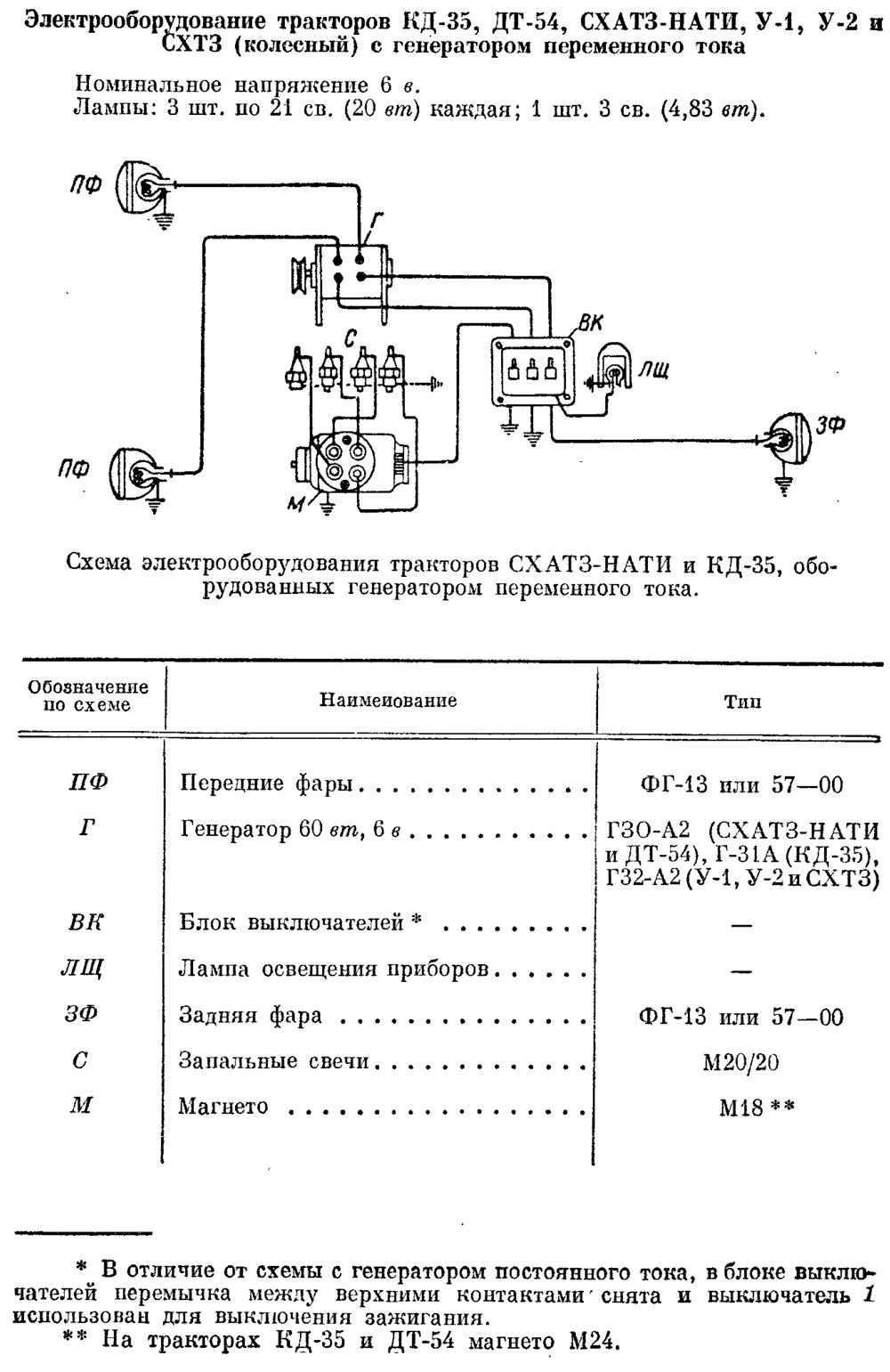

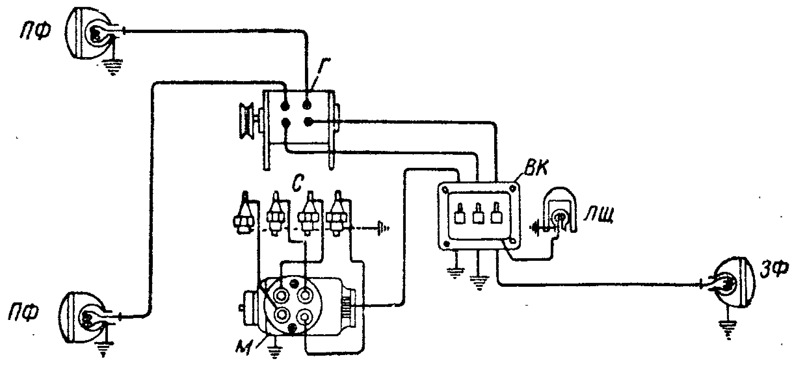

Электросхема тракторов КД-35, ДТ-54, СХТЗ-НАТИ, У-1, У-2 и СХТЗ (колесный) с генератором переменного тока
Номинальное напряжение 6 вольт
ПФ — Передние фары — ФГ-13 или 57—00
Г — Генератор 60 вт, 6 вольт — ГЗО-А2 (СХТЗ-НАТИ и ДТ-54), Г-31 А (КД-35), Г32-А2 (У-1, У-2 и СХТЗ)
ВК — Блок выключателей (в блоке выключателей перемычка между верхними контактами снята и выключатель использован для выключения зажигания)
ЛЩ — Лампа освещения приборов
ЗФ — Задняя фара — ФГ-13 или 57—00
С — Запальные свечи — М20/20
М — Магнето — М18, М24 (КД-35 и ДТ-54)
