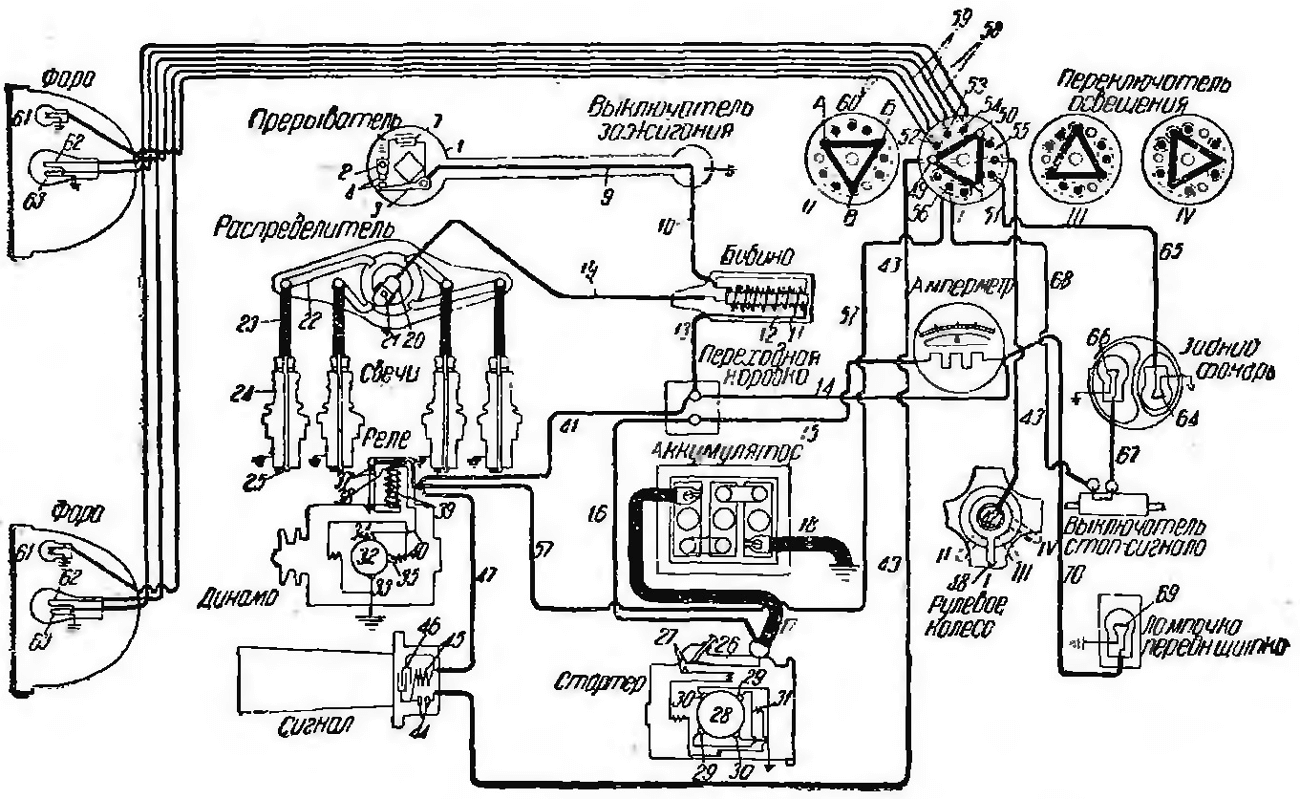

1932-1946 ГАЗ-А, ГАЗ-АА и ГАЗ-ММ - схема электрооборудования

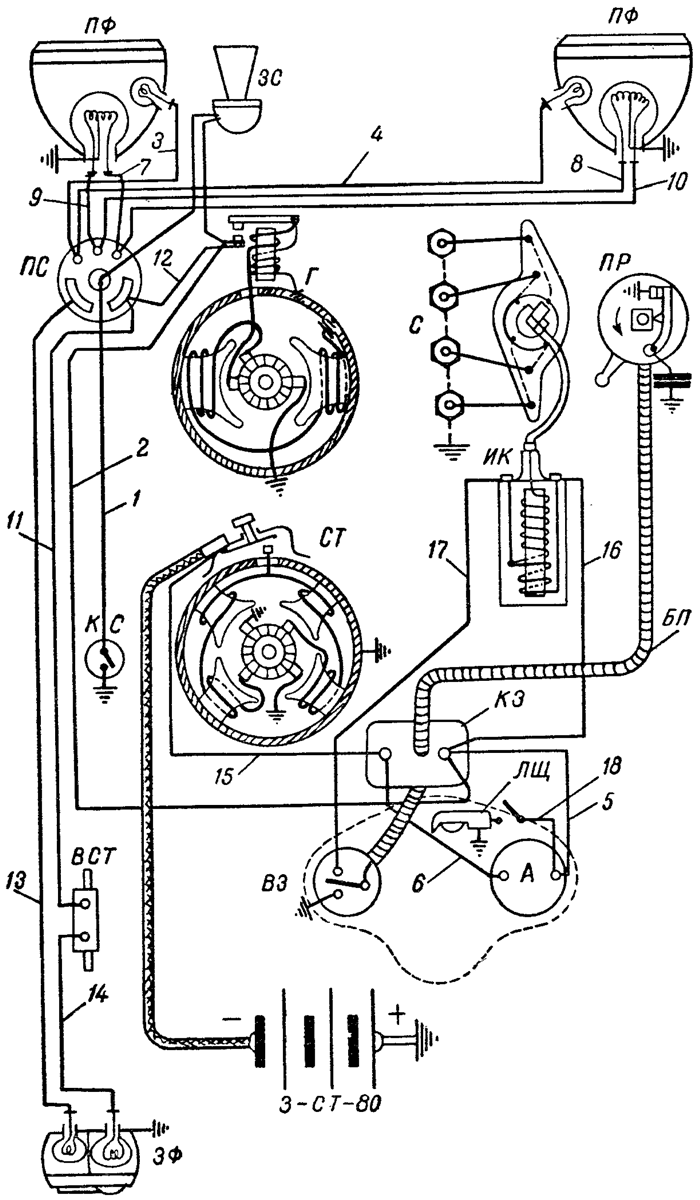

Схема электрооборудования легкового автомобиля ГАЗ-А, а также грузовые автомобили ГАЗ-АА и ГАЗ-ММ "Полуторка". Оборудованные бензиновым двигателем 3.3 л. (1932-1946)
ПФ - Передние фары 50-00
ЗС - Звуковой сигнал.
ПС - Переключатель света
Г - Генератор 80 вт. 6 вольт - ГБФ-4105
ПР - Прерыватель распределитель ИГФ-4003
ИК - Индукционная катушка ИГ-4085
Б - Аккумуляторная батарея 70 а/ч, 6 вольт, 3-СТ-70
БП - Бронированный провод замка зажигания
СТ - Стартер 0,8 л. с. МАФ-4006
ВС - Включатель стартера СВВ-1724
С - Свечи М20/20 или Д20/20 (в первых выпусках)
КС - Кнопка сигнала КГФ-4503
КЗ - Коробка зажимов —
ЛЩ - Лампа щитка . . . —
ВЗ - Выключатель зажигания ЗФ-4514
ВСТ - Выключатель сигнала торможения
ЗФ - Задний фонарь 20-00
Расцветка проводов:
желтый с зеленой ниткой — 1;
желтый с черной— 2, 5 и 6;
черный с желтой — 3 и 4;
черный с красной — 7 и 8;
черный с зеленой — 9 и 10;
зеленый — 11 и 14;
желтый—12 и 15;
черный —13 и 18;
красный— 16 и 17.
На первых выпусках автомобилей ГАЗ-А и ГАЗ-АА провод 16 включался к левому зажиму коробки КЗ.
