1946-1975 ГАЗ 51 и ГАЗ 63 - схема электрооборудования

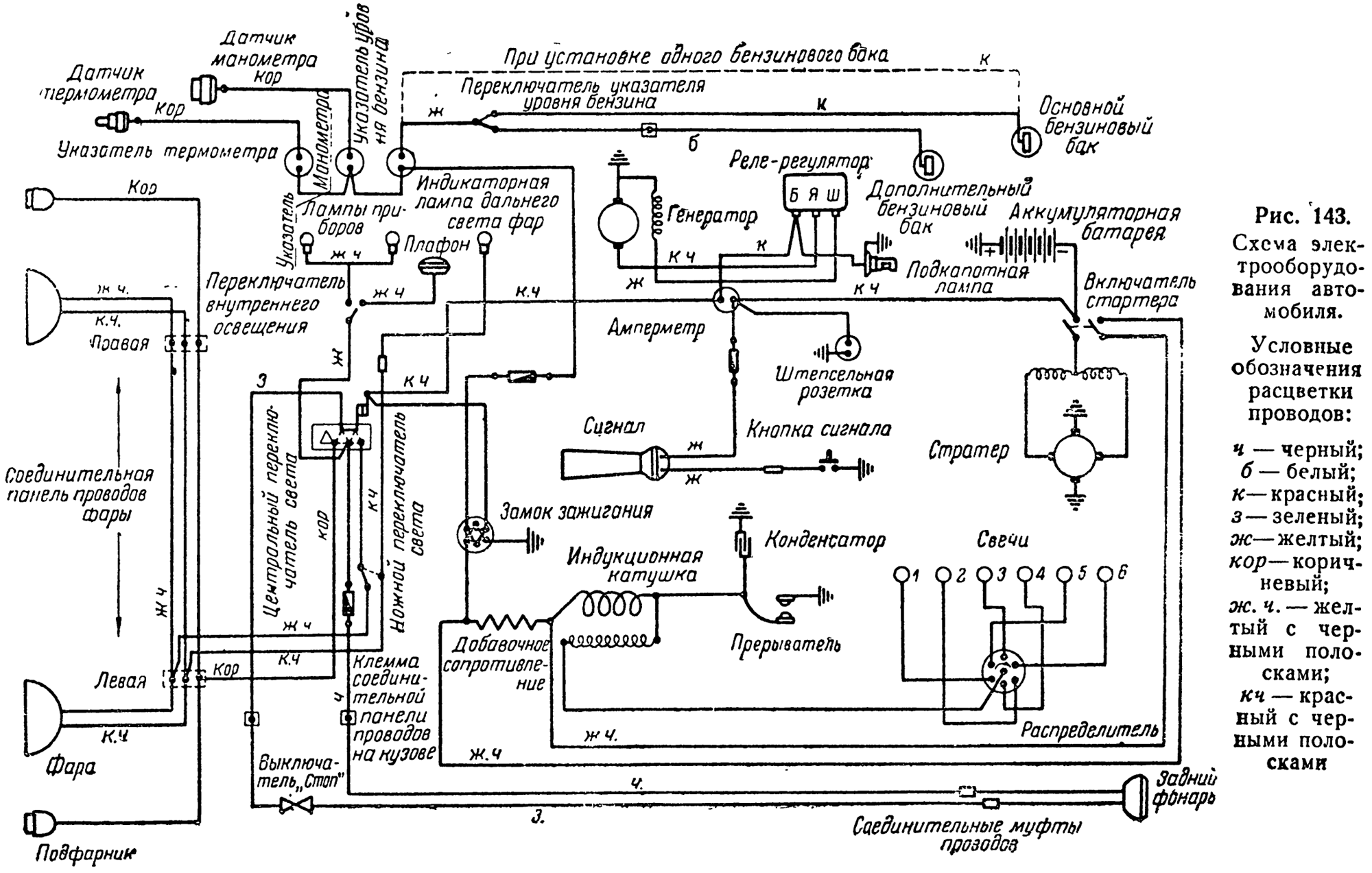

Схема электрооборудования грузовых автомобилей ГАЗ 51 и ГАЗ 63, оборудованные 6-ти цилиндровым бензиновым двигателем ГАЗ-51, рабочим объемом 3.5 л. (1946-1975)

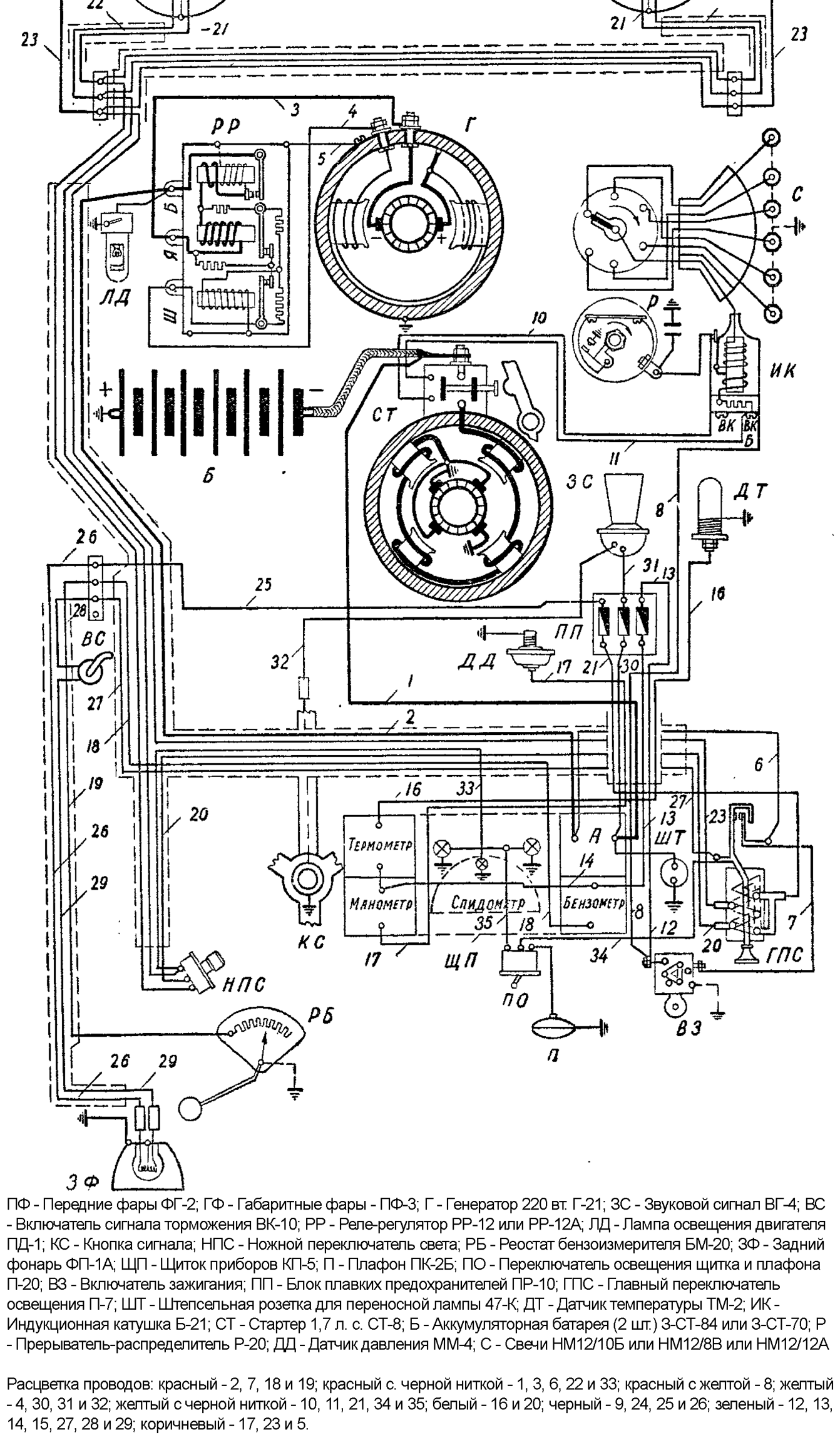

ПФ - Передние фары ФГ-2
ГФ - Габаритные фары - ПФ-3
Г - Генератор 220 вт. Г-21
ЗС - Звуковой сигнал. ВГ-4
ВС - Включатель сигнала торможения ВК-10
РР - Реле-регулятор РР-12 или РР-12А
ЛД - Лампа освещения двигателя ПД-1
КС - Кнопка сигнала
НПС - Ножной переключатель света
РБ - Реостат бензоизмерителя БМ-20
ЗФ - Задний фонарь ФП-1А
ЩП - Щиток приборов КП-5
П - Плафон ПК-2Б
ПО - Переключатель освещения щитка и плафона П-20
ВЗ - Включатель зажигания
ПП - Блок плавких предохранителей ПР-10
ГПС - Главный переключатель освещения П-7
ШТ - Штепсельная розетка для переносной лампы 47-К
ДТ - Датчик температуры ТМ-2
ИК - Индукционная катушка Б-21
СТ - Стартер 1,7 л. с. СТ-8
Б - Аккумуляторная батарея (2 шт.) З-СТ-84 или З-СТ-70
Р - Прерыватель-распределитель Р-20
ДД - Датчик давления ММ-4
С - Свечи НМ12/10Б или НМ12/8В или НМ12/12А
Расцветка проводов:
красный - 2, 7, 18 и 19;
красный с. черной ниткой - 1, 3, 6, 22 и 33;
красный с желтой - 8;
желтый - 4, 30, 31 и 32;
желтый с черной ниткой - 10, 11, 21, 34 и 35;
белый - 16 и 20;
черный - 9, 24, 25 и 26;
зеленый - 12, 13, 14, 15, 27, 28 и 29;
коричневый - 17, 23 и 5.
