1933-1941 ЧТЗ С-60 и ЧТЗ С-65 "Сталинец" - схема электрооборудования

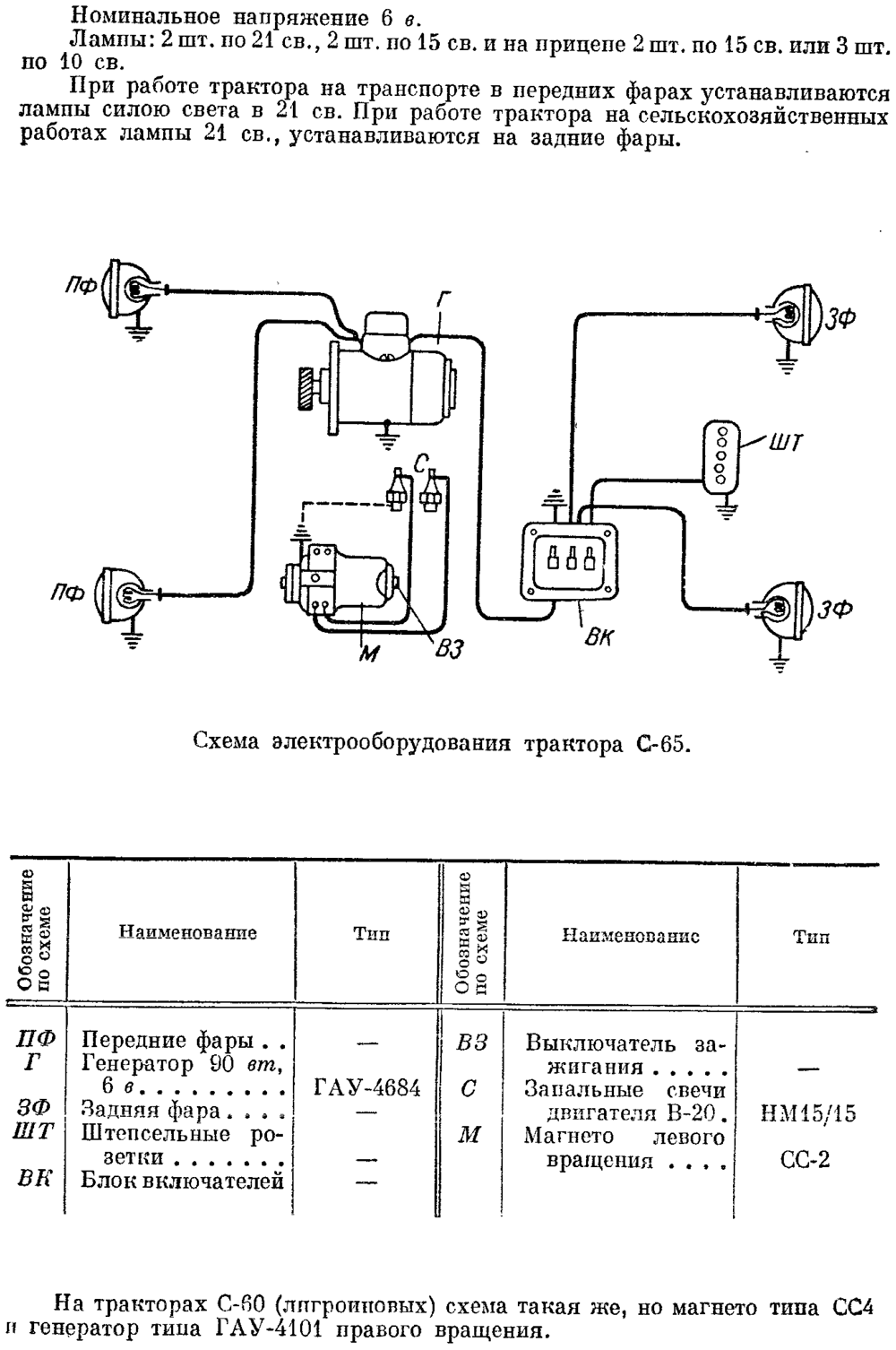

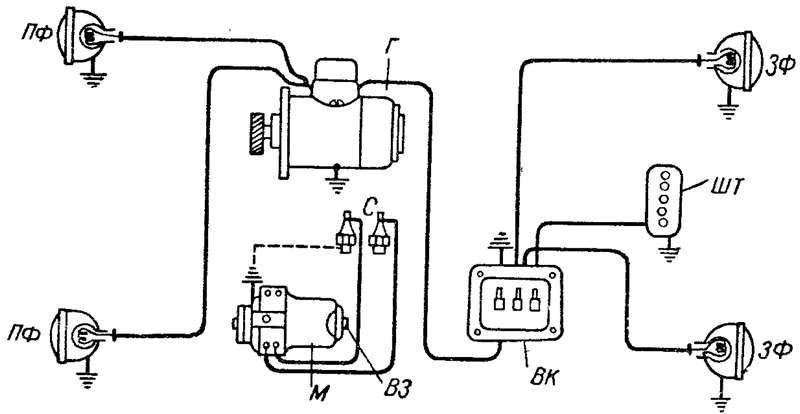

Схема электрооборудования тракторов ЧТЗ С-60 и ЧТЗ С-65 "Сталинец" (1933, 1934, 1935, 1936, 1937, 1938, 1939, 1940, 1941)
Номинальное напряжение 6 вольт
ПФ — Передние фары
Г — Генератор 90 вт, 6 в. — ГАУ-4684 (С65), ГАУ-4101 (С60)
ЗФ — Задняя фара. . . .
ШТ — Штепсельные розетки
ВК — Блок включателей
ВЗ — Выключатель зажигания
С — Запальные свечи двигателя В-20 — НМ 15/15
М — Магнето — СС-2 (С65 - магнето левого вращения), СС-4 (С60 - магнето правого вращения)
