1950-1956 ХТЗ-7 - схема электрооборудования

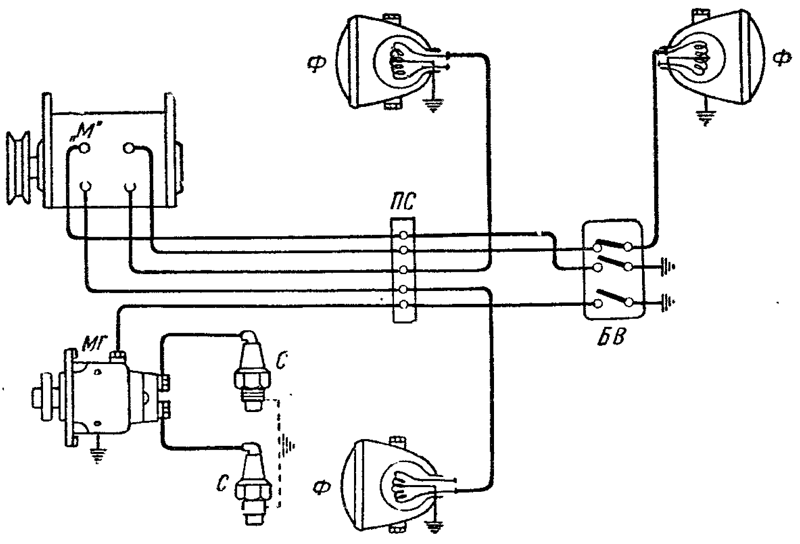

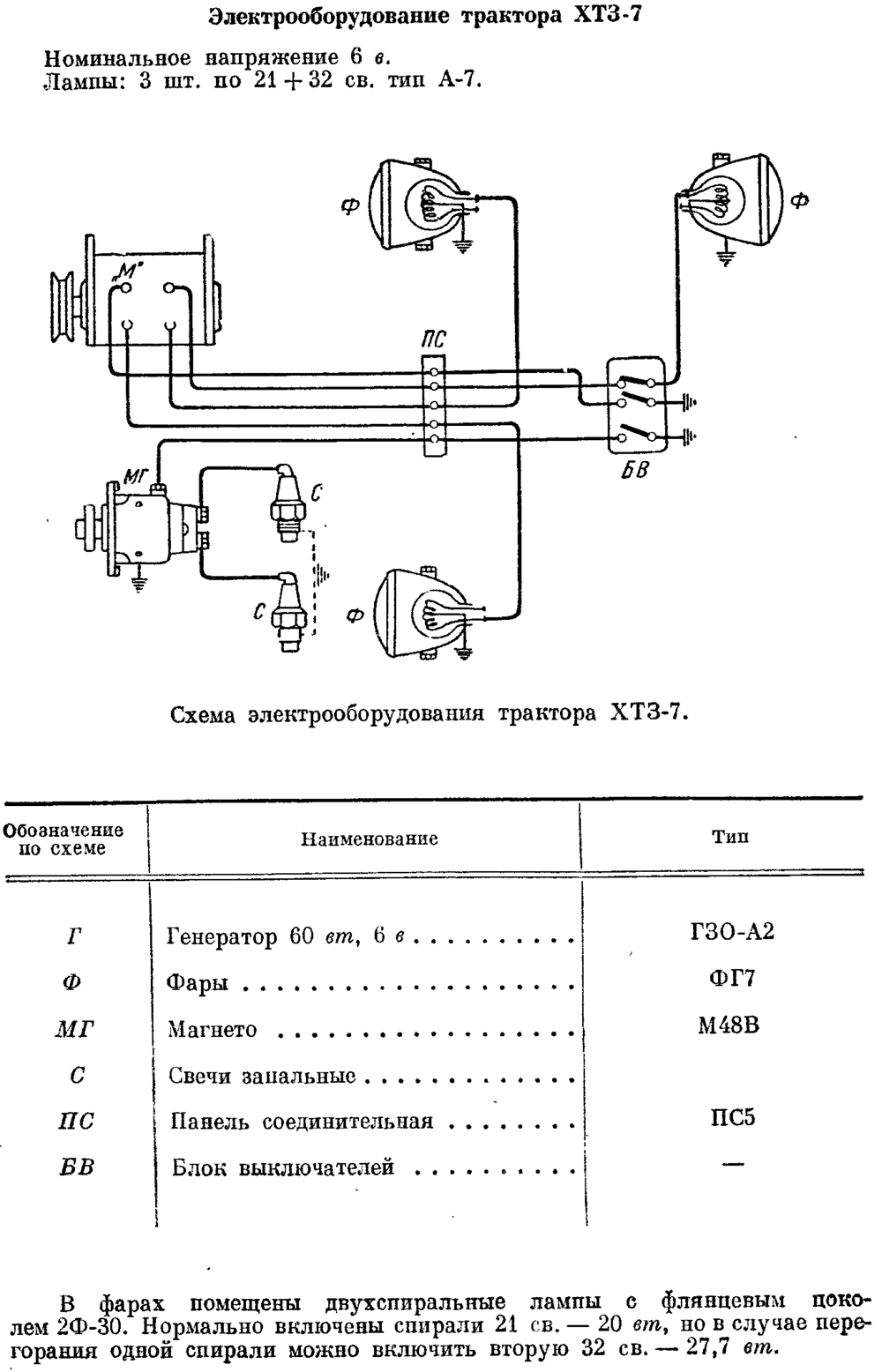

Схема электрооборудования садово-огородного трактора ХТЗ-7, оборудованного бензиновым двигателем, мощностью 12 л.с. (1950, 1951, 1952, 1953, 1954, 1955, 1956)
Номинальное напряжение 6 вольт
Г — Генератор 60 вт, 6 вольт — ГЗО-А2
Ф — Фары — ФГ7
МГ — Магнето — М48В
С — Свечи запальные
ПС — Панель соединительная — ПС5
БВ — Блок выключателей
