Схема предохранителей Volkswagen Amarok

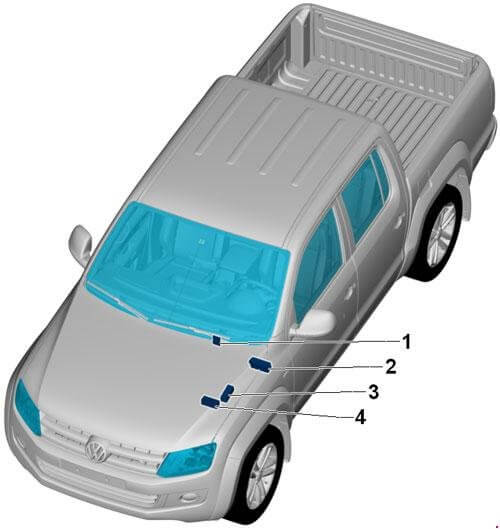

Расположение блоков предохранителей

Схема предохранителей Volkswagen Amarok
1 -  Предохранитель 1 приточного вентилятора -S97- и предохранитель 1 блока управления ABS -S123-
2 -  Блок предохранителей C -SC-(72 предохранителя) с ноября 2009 года

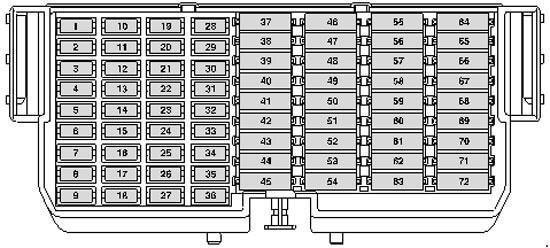

2 -  Блок предохранителей C -SC-(72 предохранителя) с ноября 2009 года

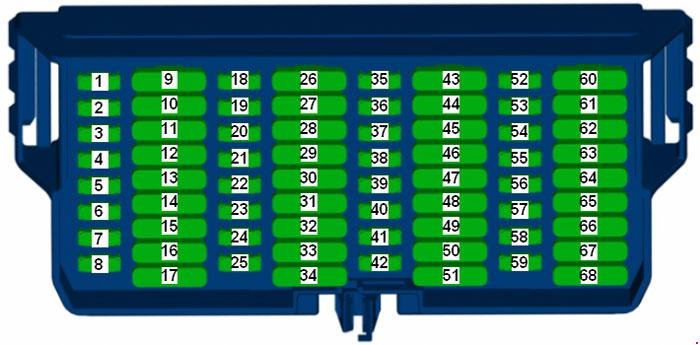

2 -  Блок предохранителей C -SC-(68 предохранителей) с июля 2013 года

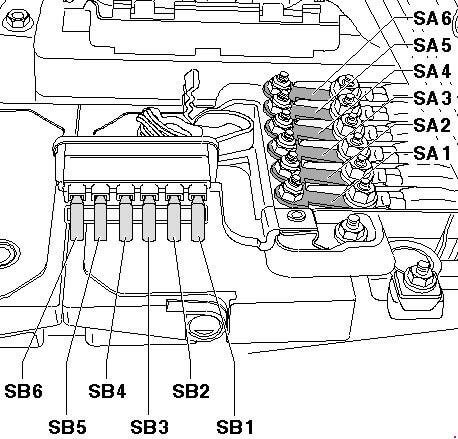

3 -  Блок предохранителей A -SA-
4 -  Блок предохранителей B -SB-

Блок предохранителей C -SC-(72 предохранителей (с ноября 2009))

Схема предохранителей Volkswagen Amarok
А Функция/узел
1 10 Блок управления ABS -J104-
Клавиша отключения ASR и ESP -E256-
Клавиша программы движения -E598-
2 10 Нагревательный резистор левого жиклёра стеклоомывателя -Z20-
Нагревательный резистор правого жиклёра стеклоомывателя -Z21-
Блок подрулевых переключателей -E595-
Выключатель стеклоочистителя -E-
Переключатель стеклоочистителя с прерывистым режимом работы -E22-
Выключатель насоса омывателя стёкол и системы очистки фар -E44-
3 10 Выключатель фонарей заднего хода -F4-4)
Блок управления парковочного ассистента -J446-4), 8)
15
Блок управления бортовой сети -J519- (T73b/11) 5), 8)
Лампа правого фонаря заднего хода -M17- (RFL) 5), 8)
Лампа левого фонаря заднего хода -M16- (RFL) 5), 8)
Интерфейс для внешнего пользования (T10h/2) 5), 8)
4 15
Блок управления бортовой сети -J519- (T73b/13)
Указатель поворота (кл. 49)
Стоп-сигнал (кл. 54)
5 5 Расходомер воздуха -G70-
6 5 Блок управления распознавания прицепа -J345-
7 5 Интерфейс для внешнего пользования (T10h/6)
8 5 Выключатель зажигания и стартера -D-6)
15 Выключатель зажигания и стартера -D-7)
9 10 Блок управления подушек безопасности -J234-
Контрольная лампа отключения подушки безопасности переднего пассажира -K145-
10 5 Блок управления двигателя -J623-
11 15 Блок управления блокировки дифференциала -J187-
12 10 Регулятор давления топлива -N276-
Клапан дозирования топлива -N290-
10 Перепускной клапан турбонагнетателя -N249-
Электромагнитный клапан ограничения давления наддува -N75-
Электромагнитный клапан 1 адсорбера -N80-
Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-
Клапан заслонок впускных каналов -N316-
13 5 Клапан заслонки ОГ -N220-
Переключающий клапан радиатора системы рециркуляции ОГ -N345-
Электромагнитный клапан ограничения давления наддува -N75-
14 15 Насос системы прокачки ОЖ после выключения двигателя -V51-
Регулятор давления топлива -N276-
15 5 Реле электропитания кл. 30 -J317-
Циркуляционный насос -V55-
16 10 Контрольная лампа заднего противотуманного фонаря -K13-1)
Лампа левого противотуманного фонаря -L46-1)
Лампа правого противотуманного фонаря -L47-1)
5 Стабилизатор напряжения -J532-9)
Диагностический интерфейс шин данных -J533-9)
17 5 Блок управления бортовой сети -J519- (T73a/45)
18 7,5 Насос омывателя -V5-
19 15
Блок управления бортовой сети -J519- (T73a/64)
Нагревательный элемент наружного зеркала со стороны водителя -Z4-
Нагревательный элемент наружного зеркала со стороны переднего пассажира -Z5-
20 15
Блок управления бортовой сети -J519- (T73b/39)
Внутреннее питание
21 10
Блок управления бортовой сети -J519- (T73a/66)
Выключатель отключения системы охраны салона -E183- (30G)
Передний плафон освещения салона -W1- (30G)
Центральный плафон освещения салона -W7- (30G)
Передний габаритный огонь, левый (58L)
Передний габаритный огонь, правый (58R)
22 5 Блок управления системы отслеживания положения а/м -J895-3)
23 10 Блок управления двигателя -J623-
24 10 Сирена сигнализации -H12-
25 10 Нагревательный резистор системы вентиляции картера двигателя -N79-
26 5 Лампа правого модуля дневного режима освещения -L175-1)
27 5 Лампа левого модуля дневного режима освещения -L174-1)
28 5 Переключатель освещения -E1-1)
Фонарь подсветки номерного знака, левый -X4-1)
Фонарь подсветки номерного знака, правый -X5-1)
B472 Соединение 8 в главном жгуте проводов 1)
15
Блок управления бортовой сети -J519- (T73b/11) 5), 9)
Лампа левой противотуманной фары -L22- (NL) 5), 9)
Лампа правой противотуманной фары -L23- (NL) 5), 9)
Лампа правого фонаря заднего хода -M17- (RFL) 5), 9)
Лампа левого фонаря заднего хода -M16- (RFL) 5), 9)
Интерфейс для внешнего пользования (T10h/2) 5), 9)
29 10 Исполнительный электродвигатель корректора левой фары -V48-1)
Лампа левой фары ближнего света -M29-1)
Интерфейс для внешнего пользования (T10h/4) 1)
5 Переключатель освещения -E1-2), 9)
30 10 Лампа левой фары дальнего света -M30-1)
Блок управления комбинации приборов -J285-1)
Интерфейс для внешнего пользования (T10h/8) 1)
5 Реле стартера 1 -J906-9)
Реле стартера 2 -J907-9)
31 5 Переключатель Tiptronic -F189-5)
Блок управления АКП -J217-5)
32 10 Лампа правой фары дальнего света -M32-
33 5 Регулятор положения наружных зеркал -E43-
34 15 Блок управления двигателя -J623-
35 15 Нагревательный элемент лямбда-зонда -Z19-
Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29-
36 5 Реле топливного насоса -J17-
Реле электропитания кл. 30 -J317-
Выключатель педали сцепления -F36-
Блок управления вентилятора радиатора -J293-
Блок управления свечей накаливания -J179-
37 20 Катушка зажигания 1 с выходным каскадом -N70-
Катушка зажигания 2 с выходным каскадом -N127-
Катушка зажигания 3 с выходным каскадом -N291-
Катушка зажигания 4 с выходным каскадом -N292-
38 15 Розетка 12 В -U5-
39 25 Блок управления распознавания прицепа -J345-
40 25 Блок управления распознавания прицепа -J345-
41 25 Блок управления распознавания прицепа -J345-
42 15 Выключатель стоп-сигналов -F-
Датчик высокого давления -G65-
Датчик загрязнения воздуха -G238-
Датчик уровня и температуры масла -G266-
Блок управления блокировки дифференциала -J187-
Блок управления комбинации приборов -J285-10)
Блок управления парковочного ассистента -J446-5), 9)
Блок управления раздаточной коробки -J646-
Блок управления системы отслеживания положения а/м -J895-3)
Контрольная лампа нормального режима на панели управления раздаточной коробки -K181-
Контрольная лампа включения понижающей передачи на панели управления раздаточной коробки -K182-
Контрольная лампа блокировки межосевого дифференциала на панели управления раздаточной коробки -K183-
Лампа верхнего стоп-сигнала -M25-
Предохранитель 16 в блоке предохранителей С -SC16-9)
Диагностический разъём -U31-
Блок подрулевых переключателей -E595-
Датчик угла поворота рулевого колеса -G85-
Переключатель управления круиз-контролем -E45-
Клавиша установки (SET) круиз-контроля -E227-
43 25
Блок управления бортовой сети -J519- (T73a/68)
Блок управления электродвигателя стеклоочистителя -J400-
Электродвигатель стеклоочистителя -V-
44 30
Блок управления бортовой сети -J519- (T73b/67)
Нагревательный элемент заднего стекла -Z1-
45 15 Диагностический разъём -U31-
Блок управления комбинации приборов -J285-
Блок управления климатической установки -J301-
Блок управления Climatronic -J255-
Выключатель отопителя и выбора режима работы -E16-
Блок подрулевых переключателей -E595-
Спиральный кабель -F350-
Блок управления многофункционального рулевого колеса -J453-
46 25 Блок управления раздаточной коробки -J646-
47 20
Блок управления бортовой сети -J519- (T73a/73)
Сигнал высокого тона -H2-
Сигнал низкого тона -H7-
48 20 Блок управления двери водителя -J386-
49 20 Блок управления двери переднего пассажира -J387-
50 20 Блок управления задней левой двери -J388-
51 20 Блок управления задней правой двери -J389-
52 15 Розетка -U-
53 20 Лампа левой противотуманной фары -L22-1)
Лампа правой противотуманной фары -L23-1)
25 Блок управления бортовой сети -J519- (T73a/63) 2)
54 15 Прикуриватель -U1-
55 15 Исполнительный электродвигатель корректора правой фары -V49-1)
Регулятор корректора фар -E102-1)
Лампа правой фары ближнего света -M31-1)
Интерфейс для внешнего пользования (T10h/5) 1)
25
Блок управления бортовой сети -J519- (T73b/68) 2)
Лампа правого модуля дневного режима освещения -L175-2)
Лампа правой фары ближнего света -M31-2)
Интерфейс для внешнего пользования (T10h/5) 2)
56 25 Блок управления топливного насоса -J538-
57 30 Клавиша подогрева левого сиденья -E653-
Клавиша подогрева правого сиденья -E654-
Блок управления подогрева сидений -J882-
58 15 Переключатель Tiptronic -F189-5)
Блок управления АКП -J217-5)
Электромагнит блокировки извлечения ключа из замка зажигания -N376-5)
59 20 Розетка 12 В 2 -U18-
60 5 Блок управления распознавания прицепа -J345-11)
61 5 Блок управления распознавания прицепа -J345-11)
62 20 Блок управления дополнительного отопителя -J364-
Реле насоса системы охлаждения -J235-
Реле дополнительного жидкостного отопителя -J493-
Циркуляционный насос -V55-
63 10 Лампа подсветки грузовой платформы -M53-
64 40 Выключатель отопителя и выбора режима работы -E16-
Блок управления Climatronic -J255-
Блок управления климатической установки -J301-
65 15 Блок управления двигателя -J623-
66 30
Блок управления бортовой сети -J519- (T73a/16)
Актуатор центрального замка лючка заливной горловины -F219-
Привод центрального замка двери водителя -F220-
Привод центрального замка двери переднего пассажира -F221-
Привод центрального замка задней левой двери -F222-
Привод центрального замка задней правой двери -F223-
67 30 Головное устройство -R-8)
Блок управления с дисплеем радионавигационной системы -J503-8)
30 Стабилизатор напряжения -J532-9)
Диагностический интерфейс шин данных -J533-9)
68 7,5 Блок управления панели управления телефона -J738-
69 15 Интерфейс для внешнего пользования (T10h/1)
70 5 Интерфейс для внешнего пользования (T10h/9)
71 25 Интерфейс для внешнего пользования (T6h/3)
72 10 Интерфейс для внешнего пользования (T6h/5)
1) Только для а/м с разъёмом, 17-контактным -T17- на переключателе освещения -E1- (наружные световые приборы 7L3/8K0/8K1).
2) Только для а/м с разъёмом, 10-контактным -T10j- на переключателе освещения -E1- (наружные световые приборы 7L3/8K3/8K8 или 7L6/8K0/8K1/8K3/8K8).
3) Только для а/м с блоком управления системы отслеживания положения а/м. -J895-
4) Только для а/м с МКП.
5) Только для а/м с АКП.
6) Действительно до апреля 2011.
7) Действительно с мая 2011.
8) Только для а/м без системы старт-стоп (7L3).
9) Только для а/м с системой старт-стоп (7L6).
10) Только для а/м без блока управления системы отслеживания положения а/м. -J895-
11) Только для а/м с ТСУ.

Блок предохранителей C -SC-(72 предохранителей (с июня 2012))

Схема предохранителей Volkswagen Amarok

A Функция/узел
1 10 Блок управления ABS -J104-
Клавиша отключения ASR и ESP -E256-
Клавиша программы движения -E598-
Блок управления подушек безопасности -J234-
Контрольная лампа отключения подушки безопасности переднего пассажира -K145-
Переключатель освещения -E1-10)
2 10
Блок подрулевых переключателей -E595-
Выключатель стеклоочистителя -E-
Переключатель стеклоочистителя с прерывистым режимом работы -E22-
Выключатель насоса омывателя стёкол и системы очистки фар -E44-
3 15 Переключатель освещения -E1-1), 9)
Блок управления АКП -J217-2)
Выключатель отопителя и выбора режима работы -E16-2), 5)
Блок управления климатической установки -J301-2), 5)
Потенциометр исполнительного электродвигателя передней заслонки распределения воздуха -G642-2), 4)
Блок управления Climatronic -J255-2), 4)
Реле дополнительного жидкостного отопителя -J493-2), 4)
Циркуляционный насос -V55-2), 4)
4 15 Блок управления двигателя -J623-8)
Расходомер воздуха -G70-2), 8)
5 5 Расходомер воздуха -G70-1), 8)
15 Катушка зажигания 1 с выходным каскадом -N70-2), 7)
Катушка зажигания 2 с выходным каскадом -N127-2), 7)
Катушка зажигания 3 с выходным каскадом -N291-2), 7)
Катушка зажигания 4 с выходным каскадом -N292-2), 7)
6 5 Блок управления распознавания прицепа -J345-
7 5 Интерфейс для внешнего пользования (T10h/6)
8 15 Выключатель зажигания и стартера -D-
Сирена сигнализации -H12-
Блок управления системы отслеживания положения а/м -J895-2), 13)
9 5 Лампа подсветки грузовой платформы -M53-
10 5 Переключатель Tiptronic -F189-
Блок управления АКП -J217-
Расходомер воздуха -G70-7)
Блок управления двигателя -J623-8)
11 15 Блок управления блокировки дифференциала -J187-
12 10 Электромагнитный клапан ограничения давления наддува -N75-7)
Электромагнитный клапан 1 адсорбера -N80-7)
Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-7)
Перепускной клапан турбонагнетателя -N249-7)
Клапан заслонок впускных каналов -N316-7)
Регулятор давления топлива -N276-8)
Клапан дозирования топлива -N290-8)
13 7,5 Клавиша подогрева левого сиденья -E653-
Клавиша подогрева правого сиденья -E654-
Нагревательный резистор левого жиклёра стеклоомывателя -Z20-
Нагревательный резистор правого жиклёра стеклоомывателя -Z21-
14 15 Регулятор давления топлива -N276-7)
15 5
Реле электропитания кл. 30 -J317-
Циркуляционный насос -V55-
16 10 Контрольная лампа заднего противотуманного фонаря -K13-9)
Лампа левого противотуманного фонаря -L46-9)
Лампа правого противотуманного фонаря -L47-9)
5 Стабилизатор напряжения -J532-12)
17 5 Блок управления бортовой сети -J519- (T73a/45)
18 7,5 Насос омывателя -V5-1)
10 Насос омывателя -V5-2)
19 15 1)
10 2)
Блок управления бортовой сети -J519- (T73a/64)
Нагревательный элемент наружного зеркала со стороны водителя -Z4-
Нагревательный элемент наружного зеркала со стороны переднего пассажира -Z5-
20 15 1)
5 2)
Блок управления бортовой сети -J519- (T73b/39)
Внутреннее питание
21 15
Блок управления бортовой сети -J519- (T73a/66)
Выключатель отключения системы охраны салона -E183- (30G)
Передний плафон освещения салона -W1- (30G)
Центральный плафон освещения салона -W7- (30G)
Передний габаритный огонь, левый (58L)
Передний габаритный огонь, правый (58R)
22 - Не используется1)
10 Блок управления камеры заднего вида -J772-2)
23 10 Блок управления двигателя -J623-
24 5
Блок подрулевых переключателей -E595-
Выключатель ближнего света и светового сигнала (вкл. дальний свет) -E4-
25 10 Нагревательный резистор системы вентиляции картера двигателя -N79-
26 5 Лампа правого модуля дневного режима освещения -L175-9)
27 5 Лампа левого модуля дневного режима освещения -L174-9)
28 5
B472 Соединение 8 в главном жгуте проводов 9)
Переключатель освещения -E1-9)
Регулятор корректора фар -E102-9)
Фонарь подсветки номерного знака, левый -X4-9)
Фонарь подсветки номерного знака, правый -X5-9)
15
Блок управления бортовой сети -J519- (T73b/11) 10)
Лампа левой противотуманной фары -L22- (NL) 10)
Лампа правой противотуманной фары -L23- (NL) 10)
Лампа правого фонаря заднего хода -M17- (RFL) 10)
Лампа левого фонаря заднего хода -M16- (RFL) 10)
Интерфейс для внешнего пользования (T10h/2) 10)
29 10 Лампа левой фары ближнего света -M29-9)
Интерфейс для внешнего пользования (T10h/4) 9)
5 Переключатель освещения -E1-10)
30 10 Лампа левой фары дальнего света -M30-
Блок управления комбинации приборов -J285-
Интерфейс для внешнего пользования (T10h/8)
Интерфейс для внешнего пользования (T10b/1) 2), 10)
Блок управления бортовой сети -J519- (T73a/62) 10)
31 5 Интерфейс для внешнего пользования (T10h/9)
32 10 Лампа правой фары дальнего света -M32-
33 5 Регулятор положения наружных зеркал -E43-
34 15 Блок управления двигателя -J623-7)
Насос системы прокачки ОЖ после выкл. двигателя -V51-8)
35 15 Нагревательный элемент лямбда-зонда -Z19-
Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29-
36 5 Реле топливного насоса -J17-
Реле электропитания кл. 30 -J317-
Выключатель педали сцепления -F36-
37 20 Катушка зажигания 1 с выходным каскадом -N70-1), 7)
Катушка зажигания 2 с выходным каскадом -N127-1), 7)
Катушка зажигания 3 с выходным каскадом -N291-1), 7)
Катушка зажигания 4 с выходным каскадом -N292-1), 7)
- Не используется2)
38 40 Предохранитель 28 в блоке предохранителей С -SC28-2), 10)
Предохранитель 29 в блоке предохранителей С -SC29-10)
Предохранитель 55 в блоке предохранителей С -SC55-10)
Реле топливного насоса -J17-7)
Реле головного освещения -J25-10)
Реле стартера -J53-11)
Главное реле -J271-
Реле разгрузки кл. 58b -J374-9)
39 25 1)
20 2)
Блок управления распознавания прицепа -J345-
40 25 1)
20 2)
Блок управления распознавания прицепа -J345-
41 25 1)
20 2)
Блок управления распознавания прицепа -J345-
42 15 1)
10 2)
Клавиша режима старт-стоп -E693-12)
Выключатель стоп-сигналов -F-
Выключатель фонарей заднего хода -F4-
Тахограф -G24-
Датчик высокого давления -G65-
Датчик загрязнения воздуха -G238-
Датчик уровня и температуры масла -G266-
Блок управления блокировки дифференциала -J187-
Блок управления парковочного ассистента -J446-
Блок управления раздаточной коробки -J646-
Контрольная лампа нормального режима на панели управления раздаточной коробки -K181-
Контрольная лампа включения понижающей передачи на панели управления раздаточной коробки -K182-
Контрольная лампа блокировки межосевого дифференциала на панели управления раздаточной коробки -K183-
Лампа верхнего стоп-сигнала -M25-
Диагностический разъём -U31-
Блок подрулевых переключателей -E595-
Датчик угла поворота рулевого колеса -G85-
Переключатель управления круиз-контролем -E45-
Клавиша установки (SET) круиз-контроля -E227-
Спиральный кабель -F350-
Блок управления многофункционального рулевого колеса -J453-
43 30
Блок управления бортовой сети -J519- (T73a/68) 1)
Блок управления электродвигателя стеклоочистителя -J400-1)
Электродвигатель стеклоочистителя -V-1)
25 Переключатель освещения -E1-2), 9)
30
Стабилизатор напряжения -J532-2), 12)
Блок управления комбинации приборов -J285-2), 12)
Предохранитель 67 в блоке предохранителей С -SC67-2), 12)
44 30
Блок управления бортовой сети -J519- (T73b/67)
Реле обогрева заднего стекла -J9-
Нагревательный элемент заднего стекла -Z1-
45 15 1)
10 2)
Выключатель отопителя и выбора режима работы -E16-1)
Диагностический разъём -U31-
Блок управления комбинации приборов -J285-11)
Блок управления Climatronic -J255-4)
Датчик регулирования вентилятора Bitron, передний -G462-4)
Датчик дождя и освещённости -G397-
Датчик системы охраны салона -G273-
Блок управления панели управления телефона -J738-
Тахограф -G24-
Переключатель Tiptronic -F189-2)
Электромагнит блокировки извлечения ключа из замка зажигания -N376-2)
Реле электрического топливного насоса 2 -J49-2)
Потолочная панель индикации -J702-2)
Приёмник радиосигнала дополнительного жидкостного отопителя -R149-2)
Блок подрулевых переключателей -E595-
Спиральный кабель -F350-
Блок управления многофункционального рулевого колеса -J453-
46 25 1)
30 2)
Блок управления раздаточной коробки -J646-
47 25
Блок управления бортовой сети -J519- (T73a/73)
Сигнал высокого тона -H2-
Сигнал низкого тона -H7-
48 30 Блок управления двери водителя -J386-
49 30 Блок управления двери переднего пассажира -J387-
50 30 Блок управления задней левой двери -J388-
51 30 Блок управления задней правой двери -J389-
52 30 Розетка -U-
Прикуриватель -U1-
53 25 1)
20 2)
Блок управления бортовой сети -J519- (T73a/63) 10)
Лампа левого модуля дневного режима освещения -L174-10)
Лампа левой фары ближнего света -M29-10)
54 20 Переключатель освещения -E1-9)
55 15 1)
10 2)
Регулятор корректора фар -E102-1), 9)
Лампа правой фары ближнего света -M31-9)
Интерфейс для внешнего пользования (T10h/5) 9)
25 1)
20 2)
Блок управления бортовой сети -J519- (T73b/68) 10)
Лампа правого модуля дневного режима освещения -L175-10)
Лампа правой фары ближнего света -M31-10)
Интерфейс для внешнего пользования (T10h/5) 1), 10)
56 25 Блок управления топливного насоса -J538-7)
57 30 1)
25 2)
Блок управления подогрева сидений -J882-
58 15 1)
Переключатель Tiptronic -F189-1)
Блок управления АКП -J217-1)
Электромагнит блокировки извлечения ключа из замка зажигания -N376-1)
30 2)
Блок управления бортовой сети -J519- (T73a/68) 2)
Блок управления электродвигателя стеклоочистителя -J400-2)
Электродвигатель стеклоочистителя -V-2)
59 25 Розетка 12 В 2 -U18-
Розетка 12 В 3 -U19-
60 20 Лампа левой противотуманной фары -L22-9)
Лампа правой противотуманной фары -L23-9)
Интерфейс для внешнего пользования (T10h/2) 9)
5 Интерфейс для внешнего пользования (T10h/2) 10)
61 30 1)
15 2)
Блок управления бортовой сети -J519- (T73b/11) 9)
Лампа левой противотуманной фары -L22- (NL) 9), 14)
Лампа правой противотуманной фары -L23- (NL) 9), 14)
Лампа правого фонаря заднего хода -M17- (RFL) 9), 15)
Лампа левого фонаря заднего хода -M16- (RFL) 9), 15)
Интерфейс для внешнего пользования (T10h/2) 9), 15)
62 20 1) Блок управления дополнительного отопителя -J364-
Реле приточного вентилятора -J13-
Реле электрического топливного насоса 2 -J49-
Потолочная панель индикации -J702-
Приёмник радиосигнала дополнительного жидкостного отопителя -R149-
Реле насоса системы охлаждения -J235-6)
15 2) Блок управления дополнительного отопителя -J364-
Реле приточного вентилятора -J13-
Реле насоса системы охлаждения -J235-6)
30 3) Блок управления дополнительного отопителя -J364-
Реле приточного вентилятора -J13-
Реле электрического топливного насоса 2 -J49-1)
Потолочная панель индикации -J702-1)
Приёмник радиосигнала дополнительного жидкостного отопителя -R149-1)
63 30 Переключатель освещения -E1-9)
5 Переключатель освещения -E1-12)
Реле стартера 1 -J906-12)
Реле стартера 2 -J907-12)
64 40 Приточный вентилятор -V2-4)
65 15
Блок управления бортовой сети -J519- (T73b/13)
Указатель поворота (кл. 49)
Стоп-сигнал (кл. 54)
66 30
Блок управления бортовой сети -J519- (T73a/16)
Актуатор центрального замка лючка заливной горловины -F219-
Привод центрального замка двери водителя -F220-
Привод центрального замка двери переднего пассажира -F221-
Привод центрального замка задней левой двери -F222-
Привод центрального замка задней правой двери -F223-
67 30 Блок управления с дисплеем радионавигационной системы -J503-1), 9)
Головное устройство -R-1), 9)
Стабилизатор напряжения -J532-1), 10)
Блок управления комбинации приборов -J285-1), 10)
Блок управления с дисплеем радионавигационной системы -J503-1), 10)
Головное устройство -R-1), 10)
25 Головное устройство -R-2)
Блок управления с дисплеем радионавигационной системы -J503-2)
68 40 Выключатель отопителя и выбора режима работы -E16-5)
Блок управления климатической установки -J301-1), 5)
Разделительное реле приточного вентилятора -J487-2), 5)
Блок управления климатической установки -J301-2), 5)
69 15 Интерфейс для внешнего пользования (T10h/1)
70 - Не используется11)
40 1)
30 2)
Реле стартера 1 -J906-12)
Реле стартера 2 -J907-12)
71 30 Интерфейс для внешнего пользования (T6h/3)
72 10 1)
5 2)
Интерфейс для внешнего пользования (T6h/5)
1) Действительно до декабря 2012.
2) Действительно с января 2013.
3) Только для а/м с Climatic.
4) Только для а/м с Climatronic.
5) Только для а/м без Climatronic.
6) Только для а/м с Climatronic и бензиновым двигателем.
7) Только для а/м с бензиновым двигателем.
8) Только для а/м с дизельным двигателем.
9) Только для а/м с разъёмом, 17-контактным -T17- на переключателе освещения -E1- (наружные световые приборы 7L3/8K0/8K1).
10) Только для а/м с разъёмом, 10-контактным -T10j- на переключателе освещения -E1- (наружные световые приборы 7L3/8K3/8K8 или 7L6/8K0/8K1/8K3/8K8).
11) Только для а/м без системы старт-стоп (7L3).
12) Только для а/м с системой старт-стоп (7L6).
13) Только для а/м без блока управления системы отслеживания положения а/м. -J895-
14) Только для а/м с адаптивным освещением.
15) Только для а/м с АКП.

Блок предохранителей C -SC-(68 предохранителей (с июля 2013))

Схема предохранителей Volkswagen Amarok
Блок расположен в передней панели со стороны водителя
А Функция/узел
1 10 Насос омывателя -V5-
2 15 Выключатель отопителя и выбора режима работы -E16-10)
Датчик регулирования вентилятора Bitron, передний -G462-10)
Блок управления Climatronic -J255-10)
Блок управления климатической установки -J301-10)
Блок управления системы отслеживания положения а/м -J895-8), 11)
Блок управления АКП -J217-
Блок управления бортовой сети -J519- (T73b/39) 11)
Внутреннее питание
3 15 Выключатель зажигания и стартера -D-
Блок управления системы отслеживания положения а/м -J895-8), 10)
Блок управления бортовой сети -J519- (T73b/39) 10)
Внутреннее питание
4 15 Сирена сигнализации -H12-
Реле электропитания кл. 30 -J317-
Блок подрулевых переключателей -E595-
Выключатель ближнего света и светового сигнала (вкл. дальний свет) -E4-
5 15 Блок управления блокировки дифференциала -J187-
6 15
Блок управления бортовой сети -J519- (T73b/11)
Лампа левой противотуманной фары -L22- (NL) 6) или 5) с 16)
Лампа правой противотуманной фары -L23- (NL) 6) или 5) с 16)
Лампа левого фонаря заднего хода -M16- (RFL) 6) или 5) с 9)
Лампа правого фонаря заднего хода -M17- (RFL) 6) или 5) с 9)
Интерфейс для внешнего пользования (T10h/2) 6), 17) или 5), 17) с 9), 17)
Интерфейс для внешнего пользования (T17j/2) 6), 18) или 5), 18) с 9), 18)
7 15
Блок управления бортовой сети -J519- (T73a/66)
Выключатель отключения системы охраны салона -E183- (30G)
Передний плафон освещения салона -W1- (30G)
Центральный плафон освещения салона -W7- (30G)
Передний габаритный огонь, левый (58L)
Передний габаритный огонь, правый (58R)
8 15 Блок управления распознавания прицепа -J345-
9 40 10)
30 11)
Реле головного освещения -J25-6)
Реле стартера -J53-3)
Реле электропитания Motronic -J271-
Реле разгрузки кл. 58b -J374-5)
10 20 Блок управления распознавания прицепа -J345-
11 20 Блок управления распознавания прицепа -J345-
12 30 Блок управления раздаточной коробки -J646-
13 30 Блок управления двери водителя -J386-
14 30 Блок управления двери переднего пассажира -J387-
15 20 1) Реле насоса системы охлаждения -J235-17)
Реле электропитания кл. 30 -J317-17)
Реле дополнительного жидкостного отопителя -J493-17)
Блок управления дополнительного отопителя -J364-17)
30 2) Реле приточного вентилятора -J13-17)
Реле электропитания кл. 30 -J317-17)
Реле дополнительного жидкостного отопителя -J493-17)
Блок управления дополнительного отопителя -J364-17)
20 Блок управления дополнительного отопителя -J364-18)
16 20
Блок управления бортовой сети -J519- (T73b/13)
Указатель поворота (кл. 49)
Стоп-сигнал (кл. 54)
17 25 Блок управления с дисплеем радионавигационной системы -J503-3)
Головное устройство -R-3)
Разъем, 8-контактный -T8c-3)
18 5 Комбинация приборов -K-4)
19 10 17)
5 18)
Лампа левого противотуманного фонаря -L46-5)
Лампа правого противотуманного фонаря -L47-5)
Контрольная лампа заднего противотуманного фонаря -K13-5)
20 5 Блок управления бортовой сети -J519- (T73a/45) 5)
21 5 Лампа левого модуля дневного режима освещения -L174-5)
Лампа правого модуля дневного режима освещения -L175-5)
22 10 A7 Плюсовое соединение (58 D1) в жгуте проводов комбинации приборов и органов управления 5)
B342 Соединение 3 (58d) в главном жгуте проводов5)
B472 Соединение 8 в главном жгуте проводов 5)
N2 Соединение 1 в жгуте проводов корректора фар 5), 10)
R14 Соединение 1 (откр.) в жгуте проводов двери водителя 5)
23 5 Выключатель педали сцепления -F36-
Расходомер воздуха -G70-11)
Реле топливного насоса -J17-
Блок управления свечей накаливания -J179-
Реле насоса системы охлаждения -J235-
Блок управления вентилятора радиатора -J293-
Реле электропитания кл. 30 -J317-
Электромагнитный клапан ограничения давления наддува -N75-
Клапан заслонки ОГ -N220-
Переключающий клапан радиатора системы рециркуляции ОГ -N345-
24 10 Регулятор давления топлива -N276-
Клапан дозирования топлива -N290-
Электромагнитный клапан ограничения давления наддува -N75-
Электромагнитный клапан 1 адсорбера -N80-
Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-
Перепускной клапан турбонагнетателя -N249-
Клапан заслонок впускных каналов -N316-
25 5 Насос системы прокачки ОЖ после выключения двигателя -V51-
15 Блок управления двигателя -J623-
26 10 17)
7,5 18)
Интерфейс для внешнего пользования (T10h/4) 5), 10)
Левая фара головного света -MX1-5)
Лампа левой фары ближнего света -M29-5)
27 10 13)
15 14)
Блок управления бортовой сети -J519- (T73a/62)
Левая фара головного света -MX1-12
Правая фара головного света -MX2-12), 14)
Интерфейс для внешнего пользования (T10b/1) 17)
Интерфейс для внешнего пользования (T10h/8) 17)
Интерфейс для внешнего пользования (T17j/8) 18)
Интерфейс для внешнего пользования (T17k/1) 18)
Блок управления комбинации приборов -J285-
Контрольная лампа дальнего света -K1-
28 10 Интерфейс для внешнего пользования (T10h/4) 5), 11), 17)
Интерфейс для внешнего пользования (T10h/5) 5), 17)
Интерфейс для внешнего пользования (T17j/4) 5), 18)
Интерфейс для внешнего пользования (T17j/5) 5), 18)
Правая фара головного света -MX2-5)
Лампа правой фары ближнего света -M31-5)
29 10
Правая фара головного света -MX2-12), 13)
Лампа правой фары дальнего света -M32-12), 13)
- Не используется14), 17)
10 Переключатель Tiptronic -F189-18)
Тахограф -G24-18)
Электромагнит блокировки извлечения ключа из замка зажигания -N376-18)
Приёмник радиосигнала дополнительного жидкостного отопителя -R149-18)
Диагностический разъём -U31-18)
Блок подрулевых переключателей -E595-18)
Спиральный кабель -F350-18)
Блок управления многофункционального рулевого колеса -J453-18)
30 5 Интерфейс для внешнего пользования (T10h/2) 6), 17)
Интерфейс для внешнего пользования (T17j/2) 6), 18)
20 Лампа левой противотуманной фары -L22-5)
Лампа правой противотуманной фары -L23-5)
Интерфейс для внешнего пользования (T10h/2) 5), 17)
Интерфейс для внешнего пользования (T17j/17) 5), 18)
31 30 13)
15 14)
Интерфейс для внешнего пользования (T6h/3) 17)
Интерфейс для внешнего пользования (T17j/15) 18)
Выключатель зажигания и стартера -D-
Реле электропитания кл. 15 -J329-
Блок управления бортовой сети -J519- (T73a/44)
Блок подрулевых переключателей -E595-
Выключатель насоса омывателя стёкол и системы очистки фар -E44-
32 15 Нагревательный элемент лямбда-зонда -Z19-
Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29-
33 15A Катушка зажигания 1 с выходным каскадом -N70-
Катушка зажигания 2 с выходным каскадом -N127-
Катушка зажигания 3 с выходным каскадом -N291-
Катушка зажигания 4 с выходным каскадом -N292-
20 Расходомер воздуха -G70-10)
Блок управления двигателя -J623-
34 20
Блок управления топливного насоса -J538-
Подкачивающий топливный насос -G6-
35 5 Клавиша подогрева левого сиденья -E653-
Клавиша подогрева правого сиденья -E654-
36 5 Регулятор положения наружных зеркал -E43-
37 15 Интерфейс для внешнего пользования (T10h/1) 17)
Интерфейс для внешнего пользования (T17j/1) 18)
38 5 Переключатель Tiptronic -F189-
Блок управления АКП -J217-Расходомер воздуха -G70-
Блок управления двигателя -J623-
Стабилизатор напряжения -J532-4)
39 10 Блок управления подушек безопасности -J234-
Контрольная лампа отключения подушки безопасности переднего пассажира -K145-
40 5 Выключатель отопителя и выбора режима работы -E16-14)
Клавиша отключения ASR и ESP -E256-
Клавиша программы движения -E598-
Блок управления ABS -J104-
Реле 1 противоугонной сигнализации -J460-14), 15)
Комбинация приборов -K-7)
Блок подрулевых переключателей -E595-
Датчик угла поворота рулевого колеса -G85-
41 10 Регулятор корректора фар -E102-
Блок управления распознавания прицепа -J345-
Нагревательный резистор системы вентиляции картера двигателя -N79-
Разъём, 8-контактный -T8f-
Электрохромное внутреннее зеркало заднего вида -Y7-
Исполнительный электродвигатель корректора левой фары -V48-
Исполнительный электродвигатель корректора правой фары -V49-
Нагревательный резистор левого жиклёра стеклоомывателя -Z20-
Нагревательный резистор правого жиклёра стеклоомывателя -Z21-
42 10 Клавиша режима старт-стоп -E693-4)
Выключатель стоп-сигналов -F-
Выключатель фонарей заднего хода -F4-
Тахограф -G24-
Датчик высокого давления -G65-
Датчик загрязнения воздуха -G238-
Датчик уровня и температуры масла -G266-
Блок управления блокировки дифференциала -J187-
Блок управления парковочного ассистента -J446-
Блок управления раздаточной коробки -J646-
Контрольная лампа нормального режима на панели управления раздаточной коробки -K181-
Лампа подсветки грузовой платформы -M53-
Диагностический разъём -U31-
Блок управления системы отслеживания положения а/м -J895-8)
Комбинация приборов -K-8)
Блок подрулевых переключателей -E595-
Переключатель управления круиз-контролем -E45-
Клавиша установки (SET) круиз-контроля -E227-
Спиральный кабель -F350-
Блок управления многофункционального рулевого колеса -J453-
43 25 Розетка -U-
Прикуриватель -U1-
44 20 Переключатель освещения -E1-5)
45 25 Блок управления подогрева сидений -J882-
46 25 Розетка 12 В 2 -U18-
Розетка 12 В 3 -U19-
47 5 Интерфейс для внешнего пользования (T6h/5) 17)
Интерфейс для внешнего пользования (T17k/11) 18)
Выключатель зажигания и стартера -D-3)
Реле электропитания -J16-
Блок управления бортовой сети -J519- (T73b/51) 3)
Реле 2 электропитания -J710-3)
Выключатель отопителя и выбора режима работы -E16-11), 13)
48 25 Блок управления с дисплеем радионавигационной системы -J503-4)
Головное устройство -R-4)
Разъем, 8-контактный -T8c-4)
49 5 Переключатель освещения -E1-6)
Реле стартера 1 -J906-4)
Реле стартера 2 -J907-4)
20 Переключатель освещения -E1-5)
50 5 Интерфейс для внешнего пользования (T10h/9) 17)
Интерфейс для внешнего пользования (T17j/9) 18)
51 30
Реле стартера 1 -J906-4)
Реле стартера 2 -J907-4)
Стартер -B-4)
52 5 Интерфейс для внешнего пользования (T10h/6) 17)
Интерфейс для внешнего пользования (T17j/6) 18)
53 5 Блок управления для спецнадстроек -J980-10)
Лампа освещения грузовой платформы -M53-10)
15 17)
10 18)
Выключатель отопителя и выбора режима работы -E16-11)
Тахограф -G24-11), 17)
Датчик регулирования вентилятора Bitron, передний -G462-11)
Блок управления Climatronic -J255-11)
Блок управления климатической установки -J301-11)
54 5 Комбинация приборов -K-3)
55 15
Блок управления бортовой сети -J519- (T73a/64)
Помехоподавляющий фильтр -C10-
Нагревательный элемент наружного зеркала со стороны водителя -Z4-
Нагревательный элемент наружного зеркала со стороны переднего пассажира -Z5-
56 10 Блок управления камеры заднего вида -J772-
57 5 Блок управления двигателя -J623-
58 5 Переключатель освещения -E1-6)
59 10 Переключатель Tiptronic -F189-17)
Тахограф -G24-10)
Датчик системы охраны салона -G273-
Датчик дождя и освещённости -G397-
Реле электрического топливного насоса 2 -J49-
Потолочная панель индикации -J702-
Блок управления панели управления телефона -J738-
Электромагнит блокировки извлечения ключа из замка зажигания -N376-17)
Приёмник радиосигнала дополнительного жидкостного отопителя -R149-17)
Диагностический разъём -U31-17)
Блок управления для спецнадстроек -J980-11)
Лампа освещения грузовой платформы -M53-11)
Реле насоса системы охлаждения -J235-18)
Реле электропитания кл. 30 -J317-18)
Реле дополнительного жидкостного отопителя -J493-18)
Блок подрулевых переключателей -E595-17)
Спиральный кабель -F350-17)
Блок управления многофункционального рулевого колеса -J453-17)
60 25
Блок управления бортовой сети -J519- (T73a/16)
Актуатор центрального замка лючка заливной горловины -F219-
Привод центрального замка двери водителя -F220-
Привод центрального замка двери переднего пассажира -F221-
Привод центрального замка задней левой двери -F222-
Привод центрального замка задней правой двери -F223-
61 15 Переключатель освещения -E1-5)
25
Стабилизатор напряжения -J532-4)
Предохранитель 18 в блоке предохранителей С -SC18-4)
Предохранитель 48 в блоке предохранителей С -SC48-4)
62 30
Блок управления бортовой сети -J519- (T73b/67)
Нагревательный элемент заднего стекла -Z1-
Реле обогрева заднего стекла -J9-
63 30
Блок управления бортовой сети -J519- (T73a/73)
Сигнал высокого тона -H2-
Сигнал низкого тона -H7-
Звуковой сигнал противоугонной сигнализации -H18-14), 15)
Реле 1 противоугонной сигнализации -J460-14), 15)
Интерфейс для внешнего пользования (T10b/10) 17)
Интерфейс для внешнего пользования (T17k/15) 18)
64 30 Блок управления задней левой двери -J388-
65 30 Блок управления задней правой двери -J389-
66 20
Блок управления бортовой сети -J519- (T73a/63) 6)
Левая фара головного света -MX1-6)
67 20
Блок управления бортовой сети -J519- (T73b/68) 6)
Правая фара головного света -MX2-6)
Лампа левого фонаря заднего хода -M16- (RFL) 6)
Лампа правого фонаря заднего хода -M17- (RFL) 6)
68 30
Блок управления бортовой сети -J519- (T73a/68)
Блок управления электродвигателя стеклоочистителя -J400-
Электродвигатель стеклоочистителя -V-
1) Только для а/м без Climatic.
2) Только для а/м с Climatic.
3) Только для а/м без системы старт-стоп (7L3).
4) Только для а/м с системой старт-стоп (7L6).
5) Только для а/м с разъёмом, 17-контактным -T17- на переключателе освещения -E1- (наружные световые приборы 7L3/8K0/8K1).
6) Только для а/м с разъёмом, 10-контактным -T10j- на переключателе освещения -E1- (наружные световые приборы 7L3/8K3/8K8, 7L6/8K0/8K1/8K3/8K8 или 8IH).
7) Только для а/м без блока управления системы отслеживания положения а/м. -J895-
8) Только для а/м с блоком управления системы отслеживания положения а/м. -J895-
9) Только для а/м с АКП.
10) Действительно с января 2014.
11) Действительно с января 2014.
12) Только для а/м без дополнительных фар.
13) Действительно до июля 2014.
14) Действительно с июля 2014.
15) Только для а/м с охранной сигнализацией и звуковым сигналом противоугонной сигнализации. -H18-
16) Только для а/м с адаптивным освещением.
17) Действительно с января 2015.
18) Действительно с января 2015

Блок предохранителей A -SA-

Схема предохранителей Volkswagen Amarok

Блок предохранителей расположен на АКБ
Автомобили с ноября 2009 года
A Функция/узел
1 175 Генератор -C-
2 175 Реле электропитания -J16-
Реле топливного насоса -J17-1)
Реле стартера -J53-
Главное реле -J271-
Реле электропитания кл. 15 -J329-
Реле разгрузки кл. 58b -J374-3)
Реле 1 электропитания -J701-
Реле 2 электропитания -J710-
Предохранитель 3 в блоке предохранителей С -SC3-
Предохранитель 4 в блоке предохранителей С -SC4-
Предохранитель 8 в блоке предохранителей С -SC8-
Предохранитель 11 в блоке предохранителей С -SC11-
Предохранитель 15 в блоке предохранителей С -SC15-
Предохранитель 19 в блоке предохранителей С -SC19- по -SC24-
Предохранитель 43 в блоке предохранителей С -SC43- по -SC51-
Предохранитель 62 в блоке предохранителей С -SC62- по -SC64-
Предохранитель 66 в блоке предохранителей С -SC66-
Предохранитель 67 в блоке предохранителей С -SC67-
3 50
Интерфейс для внешнего пользования (T6h/4)
4 80/110 Блок управления вентилятора радиатора -J293-
Вентилятор радиатора -V7-
5 50 Блок управления свечей накаливания -J179-2)
6 80 Предохранитель 39 в блоке предохранителей С -SC39- по
Предохранитель 41 в блоке предохранителей C -SC41-
1) Только для а/м с бензиновым двигателем.
2) Только для а/м с дизельным двигателем.
3) Только для а/м с разъёмом, 17-контактным -T17- на переключателе освещения -E1- (наружное освещение 8K0/8K1).
 Автомобили с мая 2011 года
А Функция/узел
1 175 Генератор -C-
2 175 Предохранитель 1 в блоке предохранителей С -SC1- по -SC15-
Предохранитель 16 в блоке предохранителей С -SC16-1)
Предохранитель 19 в блоке предохранителей С -SC19- по -SC25-
Предохранитель 28 в блоке предохранителей С -SC28- по -SC30-1)
Предохранитель 33 в блоке предохранителей С -SC33-2)
Предохранитель 34 в блоке предохранителей С -SC34-2)
Предохранитель 35 в блоке предохранителей С -SC35-
Предохранитель 36 в блоке предохранителей С -SC36-
Предохранитель 37 в блоке предохранителей С -SC37-2)
Предохранитель 38 в блоке предохранителей С -SC38-
Предохранитель 42 в блоке предохранителей С -SC42- по -SC52-
Предохранитель 53 в блоке предохранителей С -SC53-1)
Предохранитель 54 в блоке предохранителей С -SC54-
Предохранитель 55 в блоке предохранителей С -SC55-1)
Предохранитель 56 в блоке предохранителей С -SC56-2)
Предохранитель 57 в блоке предохранителей С -SC57-
Предохранитель 59 в блоке предохранителей С -SC59-
Предохранитель 62 в блоке предохранителей С -SC62- по -SC72-
3 40 Интерфейс для использования снаружи
4 80/110 Блок управления вентилятора радиатора -J293-
Вентилятор радиатора -V7-
5 50 Блок управления свечей накаливания -J179-
6 80 Предохранитель 39 в блоке предохранителей С -SC39-
Предохранитель 40 в блоке предохранителей С -SC40-
Предохранитель 41 в блоке предохранителей С -SC41-
1) Только для а/м с системой старт-стоп (7L6).
2) Только для а/м без системы старт-стоп (7L3).
 Автомобили с июня 2012 года
A Функция/узел
1 175 Генератор -C-
2 175 Предохранитель 1 в блоке предохранителей С -SC1-
Предохранитель 6 в блоке предохранителей С -SC6-
Предохранитель 10 в блоке предохранителей С -SC10-
Предохранитель 16 в блоке предохранителей С -SC16-
Предохранитель 25 в блоке предохранителей С -SC25-
Предохранитель 31 в блоке предохранителей С -SC31-
Предохранитель 42 в блоке предохранителей С -SC42-
Предохранитель 63 в блоке предохранителей С -SC63-
Предохранитель 70 в блоке предохранителей С -SC70-1)
3 50 Предохранитель 9 в блоке предохранителей С -SC9-
Предохранитель 11 в блоке предохранителей С -SC11-
Предохранитель 28 в блоке предохранителей С -SC28-1)
Предохранитель 29 в блоке предохранителей С -SC29-1)
Предохранитель 44 в блоке предохранителей С -SC44-
Предохранитель 45 в блоке предохранителей С -SC45-
Предохранитель 46 в блоке предохранителей С -SC46-
Предохранитель 53 в блоке предохранителей С -SC53-
Предохранитель 55 в блоке предохранителей С -SC55-1)
Предохранитель 64 в блоке предохранителей С -SC64-
Предохранитель 66 в блоке предохранителей С -SC66-
Предохранитель 67 в блоке предохранителей С -SC67-
4 80/110 Блок управления вентилятора радиатора -J293-
Вентилятор радиатора -V7-
5 50 Блок управления свечей накаливания -J179-
6 80 Предохранитель 3 в блоке предохранителей С -SC3-2)
Предохранитель 8 в блоке предохранителей С -SC8-
Предохранитель 13 в блоке предохранителей С -SC13-
Предохранитель 15 в блоке предохранителей С -SC15-
Предохранитель 19 в блоке предохранителей С -SC19- по -SC21-
Предохранитель 23 в блоке предохранителей С -SC23-
Предохранитель 24 в блоке предохранителей С -SC24-
Предохранитель 33 в блоке предохранителей С -SC33-
Предохранитель 37 в блоке предохранителей С -SC37- по -SC41-
Предохранитель 43 в блоке предохранителей С -SC43-
Предохранитель 47 в блоке предохранителей С -SC47- по -SC52-
Предохранитель 54 в блоке предохранителей С -SC54-
Предохранитель 56 в блоке предохранителей С -SC56- по -SC59-
Предохранитель 61 в блоке предохранителей С -SC61-2)
Предохранитель 62 в блоке предохранителей С -SC62-
Предохранитель 65 в блоке предохранителей С -SC65-
Предохранитель 68 в блоке предохранителей С -SC68-
Предохранитель 69 в блоке предохранителей С -SC69-
1) Только для а/м с системой старт-стоп (7L6).
2) Только для а/м без системы старт-стоп (7L3).
Автомобили с июня 2012 года

А
Функция/узел
1
175
Генератор -C-
2
110
Реле электропитания кл. 15 -J329-
Предохранитель 38 в блоке предохранителей С -SC38- по предохранитель 42 в блоке предохранителей В -SC42-
Предохранитель 49 в блоке предохранителей С -SC49- по -SC51-
Реле 2 электропитания -J710-
Предохранитель 37 в блоке предохранителей С -SC37-
Предохранитель 44 в блоке предохранителей С -SC44- по -SC46-
3
110
Реле электропитания -J16-
Разделительное реле приточного вентилятора -J487-
Реле 2 электропитания -J710-
Предохранитель 1 приточного вентилятора -S97-
Предохранитель 35 в блоке предохранителей С -SC35-
Предохранитель 36 в блоке предохранителей С -SC36-
Предохранитель 43 в блоке предохранителей С -SC43-
Предохранитель 1 приточного вентилятора -S97-
Предохранитель 1 блока управления ABS -S123-
Предохранитель 29 в блоке предохранителей С -SC29-1)
Предохранитель 60 в блоке предохранителей С -SC60-
Предохранитель 53 в блоке предохранителей С -SC53- по -SC59-
Предохранитель 61 в блоке предохранителей С -SC61- по -SC68-
4
110
Блок управления вентилятора радиатора -J293-
Вентилятор радиатора -V7-
5
50
Блок управления свечей накаливания -J179-
Главное реле -J271-
Предохранитель 23 в блоке предохранителей С -SC23- по -SC25-
Предохранитель 32 в блоке предохранителей С -SC32- по -SC34-
6
110
Предохранитель 9 в блоке предохранителей С -SC9-
Предохранитель 2 в блоке предохранителей С -SC2- по -SC8-
Предохранитель 10 в блоке предохранителей С -SC10- по -SC17-
1) Действительно с января 2015.

Блок предохранителей B -SB-

Схема предохранителей Volkswagen Amarok
Блок предохранителей расположен на АКБ
Автомобили с ноября 2009 года
А Функция/узел
1 40 Блок управления ABS -J104-
2 30 Реле топливного насоса -J17-1)
Подкачивающий топливный насос -G6-1)
3 30 Блок управления ABS -J104-
4 5 Блок управления для контроля АКБ -J367-2)
Блок управления бортовой сети -J519- , опорное напряжение
5 - не используется3)
25
Реле обогрева заднего стекла -J9-4), 5)
Нагревательный элемент заднего стекла жёсткого верха -Z129-4),5)
6 - не используется
1) Только для а/м с дизельным двигателем.
2) Только для а/м с системой старт-стоп (7L6).
3) Действительно до апреля 2011.
4) Действительно с мая 2011.
5) Только для а/м со специальным оборудованием «Жёсткий верх».
Автомобили с июня 2012 года
A Функция/узел
1 40 Блок управления ABS -J104-
2 30 Реле топливного насоса -J17-
Реле электрического топливного насоса 2 -J49-
Модуль подачи топлива -GX1-
Предохранитель 14 в блоке предохранителей С -SC14-
3 30 Блок управления ABS -J104-
4 5 Блок управления для контроля АКБ -J367-4)
Блок управления бортовой сети -J519- , опорное напряжение
5 7,5
Реле вентилятора -J323-1)
Вентилятор подачи воздуха -V547-1)
25
Реле обогрева заднего стекла -J9-2)
Нагревательный элемент заднего стекла жёсткого верха -Z129-2)
6 40 Разъём, 6-контактный -T6h-3)
1) Только для а/м с подачей воздуха к зубчатой ремённой передаче (Engine Dust Kit).
2) Только для а/м со специальным оборудованием «Жёсткий верх».
3) Только для а/м с интерфейсом для внешнего пользования.
4) Только для а/м с системой старт-стоп (7L6).
Автомобили с июля 2013 года
A Функция/узел
1 25
Главное реле -J271-
Предохранитель 23 в блоке предохранителей С -SC23- по -SC25-
Предохранитель 32 в блоке предохранителей С -SC32- по -SC34-
2 30
Реле топливного насоса -J17-
Модуль подачи топлива -GX1-
Регулятор давления топлива -N276-
Реле электрического топливного насоса 2 -J49-
Модуль подачи топлива -GX1-
3 30 Блок управления ABS -J104-
4 5 Блок управления для контроля АКБ -J367-4)
Блок управления бортовой сети -J519- , опорное напряжение
5 7,5
Реле вентилятора -J323-1)
Вентилятор подачи воздуха -V547-1)
30
Реле фар дальнего света -J12-2)
Лампа левой дополнительной фары дальнего света -M67-2)
Лампа правой дополнительной фары дальнего света -M68-2)
Лампа центральной левой дополнительной фары дальнего света -M113-2)
Лампа центральной правой дополнительной фары дальнего света -M114-2)
40
Реле обогрева заднего стекла -J9-3)
Нагревательный элемент заднего стекла жёсткого верха -Z129-3)
6 40 Интерфейс для внешнего пользования (T6h/4) 5)
Интерфейс для внешнего пользования (T17j/16) 6)
1) Только для а/м с подачей воздуха к зубчатой ремённой передаче (Engine Dust Kit).
2) Только для а/м со специальным оборудованием «Дополнительные фары».
3) Только для а/м со специальным оборудованием «Жёсткий верх».
4) Только для а/м с системой старт-стоп (7L6).
5) Действительно с января 2015.
6) Действительно с января 2015.

Предохранитель 1 приточного вентилятора -S97- и предохранитель 1 блока управления ABS -S123-

Схема предохранителей Volkswagen Amarok
Расположен на рулевой колонке
А Функция/узел
A 40 Выключатель отопителя и выбора режима работы -E16-
Блок управления климатической установки -J301-
Приточный вентилятор -V2-
40 Блок управления ABS -J104-

Схема предохранителей Volkswagen Amarok
