1988-1997 Volkswagen Passat B3 и Passat B4
Схема и назначение предохранителей и реле в автомобилях Volkswagen Passat B3 (1988-1993) и Volkswagen Passat B4 (1993-1997), в кузове седан и универсал. Оснащенные бензиновым двигателем 1.6 л., 1.8 л., 2.0 л. , 2.8 VR6, 2.9 VR6 Syncro или с дизельным двигателем: 1.6 TD, 1.9 D/TD/TDI
|
Осторожно!
|

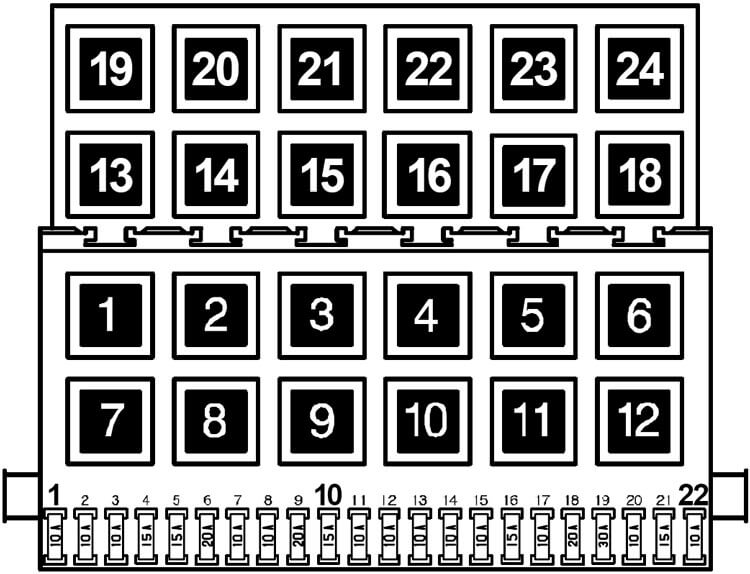

Блок предохранителей в салоне

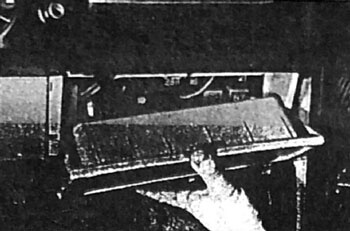

Предохранители и реле размещены в блоке расположенном в нижней части панели приборов со стороны водителя. Доступ к блоку возможен после отвинчивания фиксатора и снятия лотка.
| № | А | Назначение предохранителей |
|---|---|---|
| 1 | 10 | Ближний левый свет, корректор света левой фары |
| 2 | 10 | Ближний правый свет, корректор света правой фары |
| 3 | 10 | Освещение номерного знака, подсветка комбинации приборов |
| 4 | 15 | Задний стеклоочиститель, люк, блок управления задней пневмоподвеской, датчик давления кондиционера, датчик включения третьей скорости вентилятора радиатора, блок управления вентилятором радиатора, ABS |
| 5 | 15 | Передний стеклоочиститель, омыватели переднего и заднего стекол |
| 6 | 20 | B3: Отопитель, кондиционер |
| 30 | B4: Отопитель, кондиционер | |
| 7 | 10 | Габаритный свет с правой стороны |
| 8 | 10 | Габаритный свет с левой стороны |
| 9 | 20 | Обогрев заднего стекла, обогрев зеркал |
| 10 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 11 | 10 | Дальний левый свет, индикатор дальнего света |
| 12 | 10 | Дальний правый свет |
| 13 | 10 | Звуковой сигнал, вентилятор радиатора системы охлаждения двигателя (режим работы после остановки двигателя), блок управления вентилятором радиатора, датчик включения третьей скорости вентилятора радиатора |
| 15 | Звуковой сигнал, вентилятор радиатора системы охлаждения двигателя (режим работы после остановки двигателя) | |
| 14 | 10 | Лампы заднего хода, реле позиции парковка/нейтраль автоматической коробки передач, электропривод зеркал, подогрев сидений, подогрев форсунок стеклоомывателя, климат-контроль, подсветка селектора автоматической коробки передач, датчик температуры двигателя, зуммер непристегнутого ремня безопасности, круиз-контроль, стеклоподъемники |
| 15 | 10 | Электроника двигателя, блок управления двигателя, электроника карбюратора, клапан холодного пуска, блок управления топливным насосом (Syncro), блок управления датчиком скорости (Syncro) |
| 16 | 15 | Панель приборов, освещение салона, бортовой компьютер, подсветка перчаточного ящика, подсветка отделения для кассет, панель управления люком |
| 10 | Панель приборов, стеклоподъемники, подсветка перчаточного ящика, подогрев зеркал, индикатор тормозной системы, индикатор парковочного тормоза, центральный замок | |
| 17 | 10 | Указатели поворота и аварийная сигнализация |
| 18 | 20 | Топливный насос, лямбда зонд |
| 19 | 30 | Вентилятор радиатора системы охлаждения двигателя, реле муфты включения кондиционера, блок управления вентилятором радиатора |
| 20 | 10 | Лампы стоп-сигналов, круиз-контроль |
| 21 | 15 | Центральный замок, освещение багажного отсека, освещение салона, часы, прикуриватель, бортовой компьютер, панель приборов, замок крышки багажника, блок управления противоугонной системой, блок управления люком, индикатор противоугонной системы |
| 22 | 10 | Аудиосистема, диагностический разъем |
| Предохранители на плате реле | ||
| 21 | 30 | Насос ABS |
| 20 | B3: Стеклоподъемники (термобиметаллический предохранитель) | |
| 30 | B4: Стеклоподъемники (термобиметаллический предохранитель) | |
| 22 | 30 | ABS |
| 23 | 5 | B4: Круиз-контроль |
| 30 | B3: Реле кондиционера | |
| 10 | Ремень безопасности | |

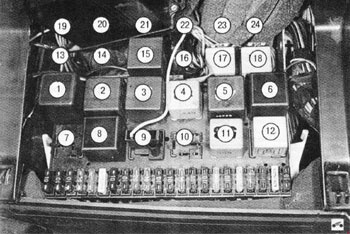

| Реле (положения реле могут отличаться) | ||
| 1 | Муфта компрессора кондиционера | |
| 2 | Задний стеклоочиститель и омыватель | |
| 3 | Блок управления двигателя | |
| Прекращение подачи топлива на принудительном холостом ходу | ||
| Увеличение подачи топлива на принудительном холостом ходу | ||
| 4 | Разгрузочное реле Х-контакта | |
| 5 | Индикатор недостаточного уровня охлаждающей жидкости | |
| 6 | Указатели поворота и аварийная сигнализация | |
| 7 | Очистители фар | |
| 8 | Передний стеклоочиститель и омыватель | |
| 9 | Индикатор непристегнутого ремня | |
| 10 | Противотуманный свет | |
| 11 | Звуковой сигнал (двухтоновый звуковой сигнал) | |
| Перемычка (однотоновый звуковой сигнал) | ||
| 12 | Топливный насос | |
| Подогрев впускного коллектора | ||
| Предпусковой подогреватель | ||
| 13 | Обогрев заднего стекла | |
| B3: Лампы заднего хода (автоматическая коробка передач) | ||
| 14 | B3: Вентилятор радиатора системы охлаждения двигателя (режим работы после остановки двигателя) | |
| - | ||
| 15 | Насос ABS | |
| 16 | ABS | |
| 17 | - | |
| 18 | - | |
| 19 | Кондиционер | |
| 20 | B3: Блокировка стартера, лампы заднего хода | |
| 21 | - | |
| 22 | - | |
| 23 | - | |
| 24 | - | |
Предохранители вне монтажного блока
| № | А | Назначение предохранителей |
|---|---|---|
| На блоке управления вентилятором радиатора | ||
| 1 | 5 | Насос системы охлаждения |
| 2 | 20 | 250 Вт: Первая скорость вентилятора радиатора |
| 20 | 450 Вт: Вторая скорость вентилятора радиатора | |
| 30 | Вторая скорость вентилятора радиатора | |
| 20 | Первая скорость вентилятора радиатора, муфта компрессора кондиционера | |
| 3 | 30 | 250 Вт: Вторая скорость вентилятора радиатора |
| 30 | 450 Вт: Третья скорость вентилятора радиатора | |
| 50 | Третья скорость вентилятора радиатора | |
| 50 | Вторая и третья скорость вентилятора радиатора |
|
| На блоке управления вентилятором радиатора (1993) | ||
| 1 | 50 | Третья скорость вентилятора радиатора |
| 2 | 30 | Блок управления вентилятором |
| ? | ||
| 1 | 10 | Блок управления противоугонной системой |
| 2 | 50 | 1.9 TDI (1Z): Свечи накаливания подогревателя охлаждающей жидкости (предохранитель расположен на реле) |
| 3 | 50 | 1.9 TDI (1Z): Свечи накаливания (предохранитель расположен в моторном отсеке слева) |
| 4 | 30 | 2.0 л. (ABA), 2.8 л. (ААА): Насос вторичного воздуха (предохранитель расположен на реле) |
| 5 | 10 | Левый ремень безопасности (в жгуте проводки) |
| 6 | 10 | Правый ремень безопасности (в жгуте проводки) |
| 7 | ? | Противоугонная система ('92) |
| ? | Противоугонная система ('92) | |
| 8 | 5 | Блок управления автоматической коробкой передач |
