2013-2018 Chery Arrizo 7 и Chery М16
Назначение и расположение предохранителей и реле Chery Arrizo 7 и Chery М16, оборудованные бензиновым двигателем 1.6 л. SQRE4G16 с вариатором или механической коробкой передач (2013, 2014, 2015, 2016, 2017, 2018)

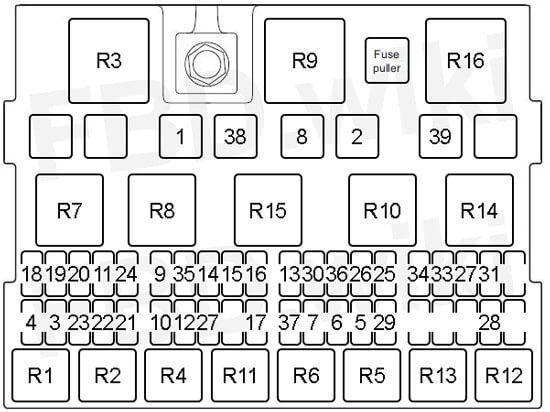

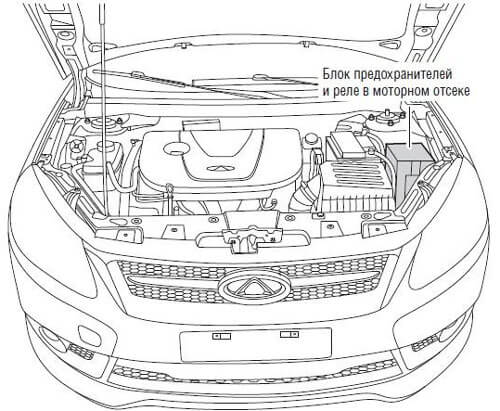

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Замок зажигания |
| 2 | 30 | Электропривод регулировки сиденья |
| 3 | 15 | Иммобилайзер, лампы стоп-сигналов |
| 4 | 15 | Замок зажигания |
| 5 | 10 | Кнопка запуска и остановки двигателя (PEPS), блок управления коробкой передач (TCU) |
| 6 | 25 | ABS (клапан) |
| 7 | 30 | Блок предохранителей в салоне автомобиля (В+) |
| 8 | 40 | ABS (насос) |
| 9 | - | - |
| 10 | - | - |
| 11 | 20 | Блок управления коробкой передач (TCU) |
| 12 | 15 | Передние противотуманные фары |
| 13 | 5 | Переключатель корректора фар |
| 14 | 15 | Фара ближнего света правая |
| 15 | 15 | Фара ближнего света левая |
| 16 | 10 | Фара дальнего света правая |
| 17 | 10 | Фара дальнего света левая |
| 18 | 15 | Кнопка запуска и остановки двигателя (PEPS) |
| 19 | 30 | Блок предохранителей в салоне автомобиля (IGN) |
| 20 | 20 | Электропривод люка |
| 21 | 10 | Выключатель аварийной световой сигнализации, панель управления люком |
| 22 | 10 | Лампы заднего хода |
| 23 | 10 | Система помощи при движении задним ходом |
| 24 | 30 | Вентилятор кондиционера |
| 25 | 15 | Розетка |
| 26 | 30 | Блок предохранителей в салоне автомобиля (АСС) |
| 27 | 15 | Звуковой сигнал |
| 28 | 10 | Компрессор кондиционера |
| 29 | 15 | Топливный насос |
| 30 | 15 | Блок управления двигателем (ECU) |
| 31 | 15 | Катушка зажигания |
| 32 | 7.5 | Передний кислородный датчик |
| 33 | 15 | Топливные форсунки |
| 34 | 15 | Регулируемая система впуска, адсорбер, система регулирования фаз газораспределения (впускных и выпускных клапанов) |
| 35 | 7.5 | Реле вентилятора системы охлаждения двигателя |
| 36 | 7.5 | Задний кислородный датчик |
| 37 | 10 | Блок управления двигателем (ECU) |
| 38 | 30 | - |
| 39 | 30 | Стартер |
| Реле | ||
| R1 | - | |
| R2 | - | |
| R3 | Блок управления коробкой передач | |
| R4 | Передние противотуманные фары | |
| R5 | Ближний свет | |
| R6 | Дальний свет | |
| R7 | Зажигание (IGN1) | |
| R8 | Зажигание (IGN2) | |
| R9 | Отопитель | |
| R10 | Зажигание (АСС) | |
| R11 | Звуковой сигнал | |
| R12 | Муфта компрессора кондиционера | |
| R13 | Топливный насос | |
| R14 | Блок управления двигателем | |
| R15 | - | |
| R16 | Стартер | |

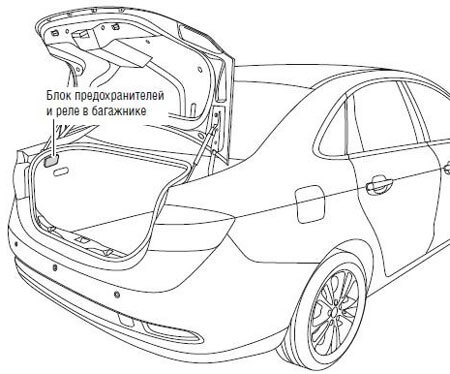

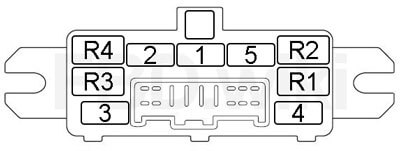

Блок предохранителей в багажном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | 10 | Задний противотуманный свет |
| 3 | 20 | - |
| 4 | 10 | Замок крышки багажника |
| 5 | 10 | Усилитель антенны |
| Реле | ||
| R1 | Замок крышки багажника | |
| R2 | Обогрев заднего стекла | |
| R3 | - | |
| R4 | Задний противотуманный свет | |

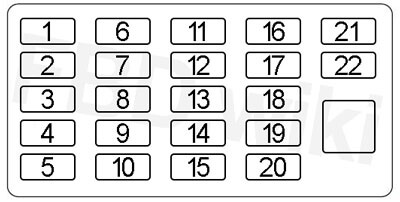

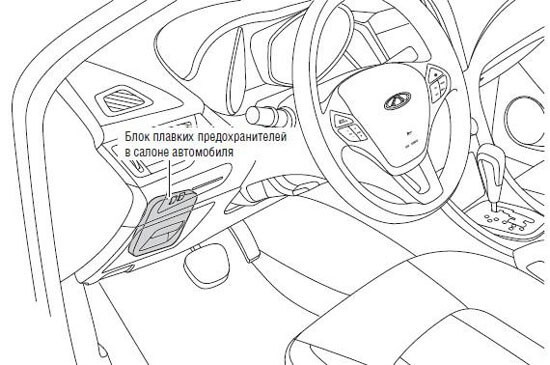

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | - |
| 2 | 10 | Система кондиционирования воздуха (А/С), аудиосистема, механизм переключения (автомобиль с CVT), катушка реле IGN2 |
| 3 | 10 | Подушки безопасности (SRS) |
| 4 | 10 | Системы ESP/SAS |
| 5 | 10 | Панель приборов |
| 6 | 20 | Блок управления двигателем (ECU), кнопка запуска и остановки двигателя (PEPS), блок управления коробкой передач (TCU) |
| 7 | 10 | - |
| 8 | 10 | Блок кузовной электроники (BCM), электроусилитель рулевого управления (EPS), переключатель освещения |
| 9 | 15 | Прикуриватель |
| 10 | 10 | Аудиосистема, блок кузовной электроники (BCM) |
| 11 | 20 | - |
| 12 | 15 | - |
| 13 | 10 | Электропривод наружных зеркала, катушка реле вентилятора кондиционера, катушка реле АСС |
| 14 | 15 | - |
| 15 | 7.5 | Диагностический разъем, люк |
| 16 | 15 | - |
| 17 | 7.5 | - |
| 18 | 10 | Панель управления кондиционером, муфта компрессора кондиционера |
| 19 | 10 | Аудиосистема |
| 20 | 10 | Панель приборов |
| 21 | 10 | ? |
| 22 | 20 | ? |
