2014-2021 Chery Tiggo 5
Назначение и расположение предохранителей и реле в Chery Tiggo 5 с бензиновым двигателем 1.5 л. SQRE4T15 или 2.0 л. SQR484F, оборудованный вариатором или механической коробкой передач (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021)

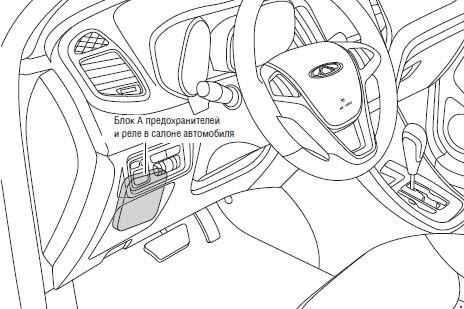

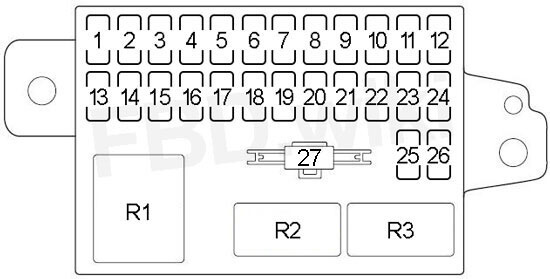

Блок предохранителей в салоне (№1)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Система помощи при движении задним ходом |
| 2 | 10 | Подсветка выключателя режима "SPORT" (с вариатором), переключатель корректора фар |
| 3 | 7.5 | Обмотка реле ламп заднего хода (с вариатором) |
| 4 | - | - |
| 5 | - | - |
| 6 | 10 | Датчик скорости поворота вокруг вертикальной оси, датчик угла поворота рулевого вала, панель приборов, сигнализатор непристегнутого ремня безопасности переднего пассажир, диагностический разъем, иммобилайзер, индикатор системы ESP |
| 7 | 7.5 | Блок кузовной электроники (ВСМ), EPS, PEPS |
| 8 | 10 | Подушки безопасности |
| 9 | 7.5 | Выключатель стоп-сигналов |
| 10 | 7.5 | Панель управления системой кондиционирования воздуха |
| 11 | - | - |
| 12 | - | - |
| 13 | 7.5 | Аудиосистема, блок кузовной электроники (ВСМ), обмотка реле обогрева заднего стекла, обмотка реле вентилятора, обмотка реле подогрева сидений |
| 14 | 15 | Прикуриватель |
| 15 | 7.5 | Переключатель регулировки наружных зеркал заднего вида, переключатель электропривода люка |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | 10 | Панель управления автоматической системой кондиционирования воздуха |
| 22 | 15 | Аудиосистема |
| 23 | 10 | Панель приборов, диагностический разъем |
| 24 | 7.5 | Датчик ключа |
| 25 | - | - |
| 26 | - | - |
| 27 | 15 | Память |
| Реле | ||
| R1 | - | |
| R2 | - | |
| R3 | - | |

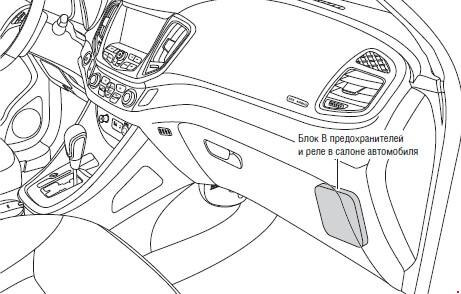

Блок предохранителей в салоне (№2)
| № | А | Назначение предохранителя |
|---|---|---|
| 27 | 15 | - |
| 28 | - | - |
| 29 | - | - |
| 30 | 20 | Блок предохранителей в салоне (№1) |
| 31 | - | - |
| 32 | 20 | Электропривод регулировки сиденья |
| 33 | 25 | Обогрев заднего стекла |
| 34 | 10 | Подогрев сиденья водителя |
| 35 | 10 | Выключатель стоп-сигналов |
| 36 | 10 | - |
| 37 | 10 | Подогрев сиденья переднего пассажира |
| 38 | - | - |
| 39 | - | - |
| 40 | 30 | Функция защиты от защемления (правая дверь) |
| 41 | 30 | Функция защиты от защемления (левая дверь) |
| 42 | 10 | Сигнал обратной связи обогревателя заднего стекла и наружных зеркал заднего вида |
| 43 | - | - |
| 44 | - | - |
| 45 | 10 | Резервное питание |
| 46 | 25 | Замок зажигания |
| 47 | 10 | Кнопка запуска и остановки двигателя |
| 48 | - | - |
| 49 | 20 | Электропривод люка |
| 50 | - | - |
| 51 | - | - |
| Реле | ||
| R1 | - | |
| R2 | Обогрев заднего стекла | |
| R3 | Подогрев левого сиденья | |
| R4 | Подогрев правого сиденья | |
| R5 | - | |
| R6 | - | |
| R7 | - | |

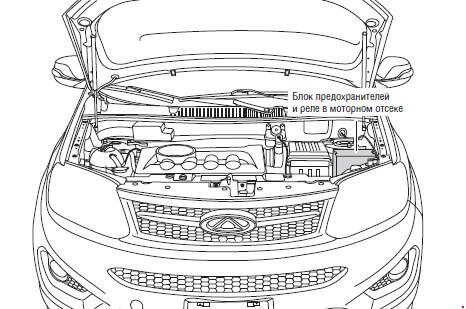

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Фара дальнего света правая |
| 2 | 20 | Фара дальнего света левая |
| 3 | 20 | Фара ближнего света правая |
| 4 | 20 | Фара ближнего света левая |
| 5 | 15 | Противотуманные фары |
| 6 | - | - |
| 7 | 15 | Катушки зажигания |
| 8 | 15 | Топливные форсунки, датчик положения распредвала |
| 9 | - | - |
| 10 | 10 | Компрессор системы кондиционирования воздуха |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 | Зажигание (IGN2) |
| 16 | - | - |
| 17 | 10 | Блок управления двигателем (ECU), блок управления вариатором (TCU) |
| 18 | 15 | - |
| 19 | 10 | Блок управления двигателем (ECU), блок управления вариатором (TCU) |
| 20 | 10 | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | 15 | Звуковой сигнал |
| 26 | 10 | - |
| 27 | 10 | Датчик расхода воздуха, адсорбер |
| 28 | 10 | Выключатель ламп заднего хода (автомобили с механической коробкой передач) |
| 29 | 10 | Цепь возбуждения генератора |
| 30 | 10 | Лампы заднего хода, датчик системы помощи при движении задним ходом (автомобиль с вариатором) |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | 20 | Питание системы зажигания |
| 35 | 15 | Топливный насос |
| 36 | 10 | Система АВS/ESP |
| 37 | 10 | - |
| 38 | 7.5 | Обмотка реле топливного насоса, обмотка реле вентилятора системы охлаждения двигателя |
| 39 | 10 | Кислородный датчик |
| 40 | 10 | Блок управления двигателем |
| 41 | 30 | Стартер |
| 42 | - | - |
| 43 | 20 | Зажигание (IGN1) |
| 44 | - | - |
| 45 | - | - |
| 46 | 20 | Блок управления вариатором (TCU) |
| 47 | 25 | Система ABS/ESP |
| 48 | 20 | Цепь питания дополнительного электрооборудования |
| Реле | ||
| R1 | Дальний свет | |
| R2 | Ближний свет | |
| R3 | Передние противотуманные фары | |
| R4 | Звуковой сигнал | |
| R5 | Компрессор кондиционера | |
| R6 | Лампы заднего хода (автомобили с вариатором) | |
| R7 | Зажигание (IGN2) | |
| R8 | Топливный насос | |
| R9 | Стартер | |
| R10 | Зажигание (IGN1) | |
| R11 | Блок управления двигателем | |
| R12 | Блок управления вариатором | |
| R13 | Зажигание (АСС) | |
| R14 | - | |
| R15 | Отопитель | |
| R16 | Вентилятор системы охлаждения двигателя | |
