Назначение и расположение предохранителей и реле Chery IndiS

Все электрические цепи в автомобиле имеют предохранители для защиты от короткого замыкания или перегрузки. На сервисных станциях авторизованного дилера Chery имеются предохранители различных номиналов. Рекомендуется иметь в автомобиле несколько запасных предохранителей для использования в экстренных случаях.



ПРИМЕЧАНИЕ: Перед заменой плавких предохранителей или реле необходимо выключить зажигание и все потребители электроэнергии.



Блок предохранителей установлен в моторном отсеке слева от аккумуляторной батареи. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.

Назначение и расположение предохранителей и реле Chery IndiS



Блок реле расположен в левой стороне моторного отсека. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.

Назначение и расположение предохранителей и реле Chery IndiS

Главный блок реле и предохранителей расположен в левой части передней панели салона автомобиля. Открывая этот блок, воспользуйтесь плоской отверткой, и будьте осторожны, чтобы не повредить крышку.

Найдите перегоревший предохранитель, нуждающийся в замене.

Назначение и расположение предохранителей и реле Chery IndiS



Цвет
Ампер
Коричневый
7,5
Красный
10
Синий
15
Светло-зеленый
20
Зеленый
30
Оранжевый
40
Желтый
60
Розовый
30

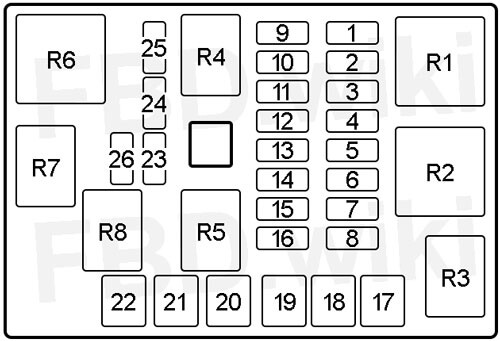

Назначение предохранителей (блок предохранителей/реле в моторном отсеке)

Назначение и расположение предохранителей и реле Chery IndiS



1 - Противотуманная фара
2 - Система ABS
3 - Система ABS
4 - Топливный насос
5 - Главное реле
6 - Компрессор кондиционера
7 - Датчики
8 - Вентилятор, кондиционер и топливный насос
9 - Резерв
10 - Звуковой сигнал
11 - Электронный блок управления
12 - Фонарь освещения багажного отделения, потолочный плафон и подсветка замка зажигания

13 - Левая фара ближнего света
14 - Правая фара ближнего света
15 - Левая фара дальнего света
16 - Правая фара дальнего света
17 - Фары
18 - Панель приборов и радиоприемник
19 - Габаритные фонари
20 - Вентилятор
21 - Блок управления системами кузова
22 - Низкая скорость вращения вентилятора
23 - Стартер

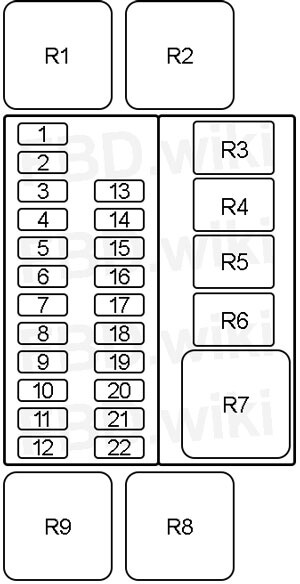

Назначение предохранителей (главный блок предохранителей/реле)

Назначение и расположение предохранителей и реле Chery IndiS



1 - Переключатель регулировки наружных зеркал заднего вида
2 - Реле стартера
3 - Аудиосистема
4 - Панель приборов
5 - Задний противотуманный фонарь
6 - Резерв
7 - Реле обогревателя
8 - Люк в крыше
9 - Выключатель стоп-сигналов
10 - Диагностика
11 - Правый габаритный фонарь / Фонарь заднего хода / Отрегулированный
12 - Левый габаритный фонарь / Фонарь освещения регистрационного знака / Панель приборов

13 - Аудиосистема
14 - Прикуриватель
15 - Очиститель ветрового стекла
16 - Обмотка реле вентилятора
17 - Омыватель / Очиститель заднего стекла / Люк в крыше
18 - Система ABS / Выключатель стоп-сигналов
19 - Подушки безопасности / Выключатель подушки безопасности переднего пассажира
20 - Блок управления системами кузова / IMM / Панель приборов
21 - Электронный блок управления

22 - Дублирование / SD автомобиля / Генератор



Замена предохранителей
При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей. Перед выяснением причины проблемы следует проверить все предохранители и заменить перегоревшие.

Выньте перегоревший предохранитель с помощью специального пинцета.

Замените перегоревшие предохранители новыми предохранителями того же номинала и установите на место крышку блока.
Это предотвратит попадание воды внутрь блока и возникновение неисправностей электрической системы.



ПРИМЕЧАНИЕ: Если перегорел и новый предохранитель, то это указывает на серьезную неисправность электрооборудования автомобиля. В этом случае, не вынимая перегоревший предохранитель, следует немедленно обратиться на сервисную станцию авторизованного дилера Chery для проверки. При необходимости следует заменить все соответствующие детали.



Если предохранитель нужного номинала отсутствует, то вместо перегоревшего следует установить предохранитель меньшего номинала. При первой же возможности установите вместо него предохранитель нужного номинала. В противном случае предохранитель меньшего номинала может снова перегореть.



Если проблема не устраняется и если автомобиль не может продолжить движение, извлеките предохранитель нужного или меньшего номинала, защищающий другую цепь, и воспользуйтесь им как временной заменой. Убедитесь, что автомобиль может безопасно двигаться без обесточенной электрической цепи. Как можно скорее замените перегоревший предохранитель новым того же номинала и восстановите питание обесточенной электрической цепи.





ОПАСНОСТЬ!
• Запрещается применять предохранители большего номинала для замены перегоревших предохранителей. Это может привести к выходу из строя электрической цепи или возникновению пожара
• Любое несанкционированное вмешательство в электрическую систему автомобиля или попадание топлива влияет на его рабочее состояние и может привести к воспламенению. Поэтому разборка системы питания, электрической системы или замена реле могут проводиться только на сервисной станции авторизованного дилера Chery.
