2007-2012 Peugeot 4007 и Citroen C-Crosser
Назначение и расположение предохранителей в Peugeot 4007 и Citroen C-Crosser, с бензиновым двигателем 2.0 л., 2.4 л. или с дизельным двигателем 2.2 л. (2007, 2008, 2009, 2010, 2011, 2012)

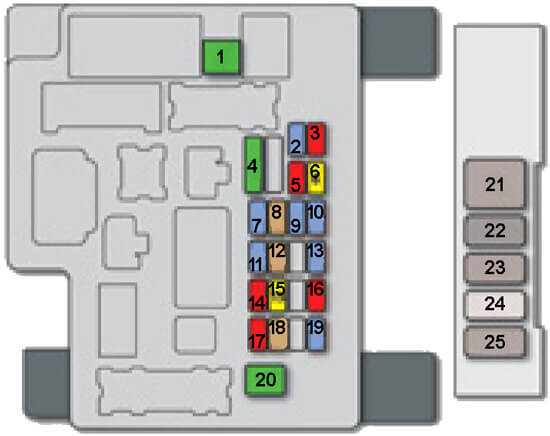

Блок предохранителей в салоне
Блоки предохранителей расположены под панелью приборов за вещевым ящиком с левой стороны.
Доступ к предохранителям
- Откройте крышку A
- Потяните ее к себе, чтобы снять
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Система отопления |
| 2 | 15 | Лампы стоп-сигналов, дополнительный стоп-сигнал, интеллектуальный коммутационный блок |
| 3 | 10 | Задние противотуманные фонари |
| 4 | 30 | Стеклоочиститель и омыватель лобового стекла |
| 5 | 10 | Диагностический разъем |
| 6 | 20 | Центральный замок, наружные зеркала |
| 7 | 15 | Аудиосистема, телематика, многофункциональный дисплей, беспроводная гарнитура, задний DVD-проигрыватель |
| 8 | 7.5 | Ключ-пульт, блок управления кондиционером, панель приборов, блок контрольных ламп, подрулевые переключатели |
| 9 | 15 | Многофункциональный дисплей, панель приборов |
| 10 | 15 | Интеллектуальный коммутационный блок |
| 11 | 15 | Стеклоочиститель заднего стекла |
| 12 | 7.5 | Панель приборов, блок управления системой полного привода, панель управления кондиционером, ABS, многофункциональный дисплей, автоматический корректор фар, подушки безопасности, датчик угла поворота рулевого колеса, потолочный люк, обогрев заднего стекла, ключ-пульт |
| 13 | - | - |
| 14 | 10 | Замок зажигания |
| 15 | 20 | Потолочный люк |
| 16 | 10 | Наружные зеркала, аудиосистема, телематика, задний DVD-плеер |
| 17 | 10 | Блок управления системой полного привода |
| 18 | 7.5 | Лампы заднего хода, парктроник, видеокамера заднего обзора, подушки безопасности |
| 19 | 15 | Розетка для дополнительных электроприборов |
| 20 | 30 | Панель управления стеклоподъемниками |
| 21 | 30 | Обогрев заднего стекла |
| 22 | 7.5 | Обогрев наружных зеркал |
| 23 | - | - |
| 24 | 25 | Привод сиденья водителя, плафоны порогов, цепь механизма снятия блокировки с заднего дивана |
| 25 | 30 | Подогрев сидений |

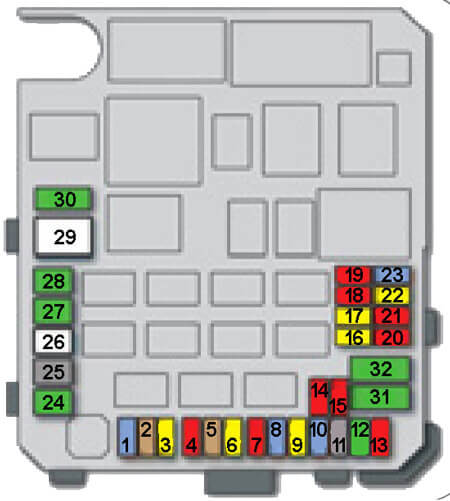

Блок предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке слева от аккумуляторной батареи.

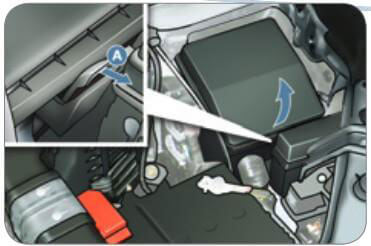

Доступ к предохранителям
- Откройте капот
- Нажмите на крючок A и откройте замок
- Уберите крышку
- Заменив предохранитель, установите на место крышку и проследите, чтобы она плотно прилегала к блоку.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Противотуманные фары |
| 2 | 7.5 | 2.4 л 16V: Блок управления двигателем |
| 3 | 20 | Блок управления автоматической коробки CVT, реле управления автоматической коробки CVT. |
| 4 | 10 | Звуковой сигнал |
| 5 | 7.5 | 2.4 л 16V: Генератор |
| 6 | 20 | Омыватель фар |
| 7 | 10 | Кондиционер |
| 8 | 15 | 2.4 л 16V: Блок управления двигателем |
| 9 | - | - |
| 10 | 15 | Обогрев стекла |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | 10 | Левая фара дальнего света |
| 15 | 10 | Правая фара дальнего света |
| 16 | 20 | Левая фара ближнего света (ксенон) |
| 17 | 20 | Правая фара ближнего света (ксенон) |
| 18 | 10 | Левая фара ближнего света (галоген), ручной или автоматический корректор фар |
| 19 | 10 | Правая фара ближнего света (галоген) |
| 20 | - | - |
| 21 | 10 | Катушки зажигания |
| 22 | 20 | Блок управления двигателем, датчик воды в дизтопливе (дизель), топливный насос высокого давления - ТНВД (дизель), датчик расхода воздуха, кислородный датчик, датчик положения распредвала, разгрузочный электроклапан адсорбера, датчик скорости автомобиля, клапан системы регулирования топливоподачи VTC, клапан системы рециркуляции отработавших газов EGR |
| 23 | 15 | Топливный насос, датчик уровня топлива |
| 24 | 30 | Стартер |
| 25 | - | - |
| 26 | 40 | ABS, ASC |
| 27 | 30 | ABS, ASC |
| 28 | 30 | Вентилятор конденсатора |
| 29 | 40 | Вентилятор радиатора |
| 30 | 30 | Блок предохранителей в панели приборов |
| 31 | 30 | Усилитель аудиосистемы |
| 32 | 30 | Блок управления двигателем |
