2007-2017 Citroen C5 и Citroen C5 Tourer
Назначение и расположение предохранителей в Citroen C5 Berline в кузове седан и Citroen C5 Tourer в кузове универсал. Оборудованные бензиновым двигателем: 1.6 VTi 120/122, 1.6 THP 155, 1.8i 125, 2.0i 143, 2.3i 171, 3.0i V6 210 или с дизельным двигателем 1.6 HDi и e-HDi 110/112/115, 2.0 HDi 136/138/140/163, 2.0 BlueHDi 150/180, 2.2 HDi 173/204, 2.7 V6 HDi 208, 3.0 V6 HDi 240 (2007-2017)
Блок предохранителей в салоне
Этот блок предохранителей расположен под панелью приборов.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | C5 Tourer: Очиститель заднего стекла |
| 2 | 30 | Реле блокировки и суперблокировки дверных замков |
| 3 | 5 | Подушки безопасности |
| 4 | 10 | Блок управления автоматической коробкой передач, коммутационный блок системы дополнительного подогрева (дизель), электрохромированное зеркало заднего вида |
| 5 | 30 | Передние стеклоподъемники, электропривод люка, подсветка двери пассажира, электропривод зеркал |
| 6 | 30 | Задние стеклоподъемники |
| 7 | 5 | Освещение салона, подсветка перчаточного ящика, освещение багажного отсека (C5 Tourer), подсветка косметических зеркал |
| 8 | 20 | Аудиосистема, CD-чейнджер, многофункциональный дисплей, система контроля давления в шинах, блок управления на рулевом колесе, блок моторизованной крышки багажника |
| 9 | 30 | Πрикуриватель, розетка 12 В передняя |
| 10 | 15 | Подрулевые переключатели, сигнализация, клавиши рулевого колеса |
| 11 | 15 | Цепь малого тока замка зажигания |
| 12 | 15 | Блок памяти регулировок сиденья водителя, комбинация приборов, индикатор не пристегнутых ремней безопасности, панель управления кондиционером воздуха |
| 13 | 5 | Блок управления двигателем, блок управления системы электрогидравлической подвески, подушки безопасности, блок предохранителей в моторном отсеке |
| 14 | 15 | Система помощи при парковке, коммутационный блок прицепа, система громкой связи Hands Free, система предупреждения о непроизвольном пересечении линии дорожной разметки, процессор усилителя Hi-Fi, датчик дождя и освещенности, блок памяти регулировок сиденья пассажира |
| 15 | 30 | Реле блокировки и суперблокировки дверных замков |
| 16 | - | - |
| 17 | 40 | Обогрев заднего стекла, обогрев зеркал |
| SH | - | Шунт PARC |
| 29 | - | - |
| 30 | 5 | Обогрев зеркал заднего вида |
| 31 | 3 | Датчик дождя и освещенности |
| 5 | Датчик дождя и освещенности | |
| 32 | 3 | Индикатор не пристегнутых ремней безопасности |
| 5 | Индикатор не пристегнутых ремней безопасности | |
| 33 | 3 | Электрохромированное зеркало заднего вида |
| 5 | Электрохромированное зеркало заднего вида | |
| 34 | 20 | Люк / шторка люка |
| 15 | Cielo | |
| 35 | 3 | Блок подсветки и запоминания положения наружного зеркала пассажира |
| 5 | Блок подсветки и запоминания положения наружного зеркала пассажира | |
| 36 | 30 | C5 Tourer: Крышка багажника с электроприводом |
| 37 | 25 | Сиденье водителя в электрическим управлением, блок памяти регулировок сиденья водителя |
| 25 | 2007-2008: Πодогрев передних сидений | |
| 20 | 2008-2017: Πодогрев передних сидений | |
| 38 | 25 | Подогрев водительского сиденья |
| 25 | 2007-2008: Электропривод сиденья водителя | |
| 30 | 2008-2017: Электропривод сиденья водителя | |
| 39 | 40 | Подогрев сиденья переднего пассажира, аудиоусилитель, Cielo |
| 40 | 2007-2008: Электропривод сиденья пассажира, аудиоусилитель | |
| 30 | 2008-2017: Электропривод сиденья пассажира, аудиоусилитель | |
| 40 | 3 | Πитание коммутационного блока прицепа |
Блок предохранителей в салоне №2
| № | А | Назначение предохранителя |
|---|---|---|
| 36 | 15 | Автоматическая 6-ступенчатая коробка передач |
| 5 | Автоматическая 4-ступенчатая коробка передач | |
| 37 | 10 | Дневные ходовые огни, диагностический разъем |
| 38 | 3 | CDS/ASR |
| 39 | 10 | Γидравлическая подвеска |
| 40 | 3 | Контактор тормозной системы |
Блок предохранителей в моторном отсеке

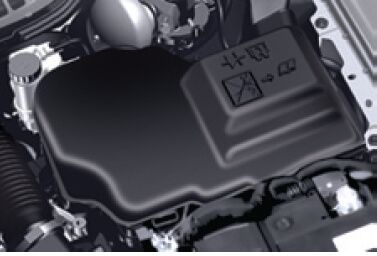

Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Блок управления двигателем |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Насос омывателя лобового стекла, насос омывателя заднего стекла |
| 4 | 10 | Насос омывателя фар |
| 5 | 15 | Блок управления двигателем |
| 6 | 10 | Датчик расхода воздуха, адаптивные фары (освещение при повороте), диагностический разъем, модуль динамической корректировки света фар |
| 7 | 10 | Блокировка селектора автоматической коробки передач, усилитель руля, блок управления автоматической коробкой передач |
| 8 | 25 | Cтартер |
| 20 | Cтартер | |
| 9 | 10 | Двух функциональный контакт тормозной системы, концевой выключатель педали сцепления |
| 10 | 30 | Управление многофункциональным электромотором |
| 11 | 40 | Нагнетательный вентилятор передней системы климат-контроля |
| 12 | 30 | Cтеклоочистители |
| 13 | 40 | Интеллектуальный сервисный модуль BSI (+ после контакта) |
| 14 | 30 | - |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Правая фара ближнего света |
| 18 | 15 | Левая фара ближнего света |
| 19 | 15 | Блок управления двигателем |
| 20 | 10 | Блок управления двигателем |
| 21 | 5 | Блок управления двигателем |
| Силовые предохранители (MF) | ||
| 1 | 50 | Вентилятор системы охлаждения двигателя |
| 20 | DT17: Форсунка дополнительной системы обогрева, климатическая установка, противотуманный свет | |
| 2 | 80 | Блок предохранителей в салоне |
| 3 | 80 | Механизм электронасоса усилителя рулевого колеса |
| 50 | DT17: Вентилятор системы охлаждения двигателя | |
| 4 | 80 | Интеллектуальный сервисный модуль BSI |
| 5 | 20 | ESP |
| 6 | 40 | ESP |
| 7 | 20 | Активная подвеска с регулируемым демпфированием |
| 8 | 80 | Интеллектуальный сервисный модуль BSI |

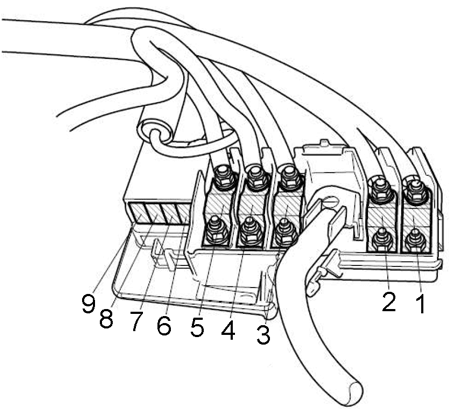

Блок силовых предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 | Группа электронасоса, блок управления системы электрогидравлической подвески |
| 2 | 70 | Модуль управления предварительным пост-обогревом |
| 3 | 60 | Вентилятор системы охлаждения двигателя |
| 4 | 100 | Модуль блокировки защиты 3 реле |
| 5 | 30 | Коммутационный блок прицепа |
| 6 | 25 | Передняя розетка на 12 вольт, розетка в багажнике |
| 7 | 15 | Противотуманный свет |
| 8 | 20 | Форсунка дополнительной системы обогрева |
| 9 | 30 | Стояночный тормоз с электроприводом |
