Назначение предохранителей Geely GC6 (2014-)

Запрещено устанавливать плавкие предохранители с более высоким номиналом или другие предметы, так как это может привести к выходу из строя электросистемы и возгоранию
Назначение предохранителей Geely GC6 (2014-)

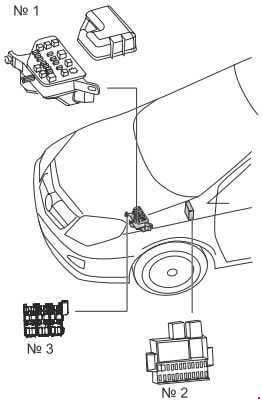

Блок предохранителей в моторном отсеке (№1)

Назначение предохранителей Geely GC6 (2014-)



Предохранитель А
EF01 Ближний свет фар 15
EF02 Дальний свет фар 15
EF03 Главное реле 20
EF04 Звуковой сигнал 15
EF05 Выключатель зажигания 20
EF06 Генератор 10
EF07 Противотуманные фары 15
EF08 Стартер 30
EF09 Компрессор 10
EF10 Вентилятор отопителя 30
EF11 Центральный контроллер 30
EF12 Выключатель зажигания 30
EF13 Вентилятор 25
Реле
ER01 Реле дальнего света фар
ER02 Реле компрессора
ER03 Главное реле
ER04 Реле левого вентилятора
ER05 Реле топливного насоса
ER06 Реле правого вентилятора
ER07 Реле стартера
ER08 Реле вентилятора

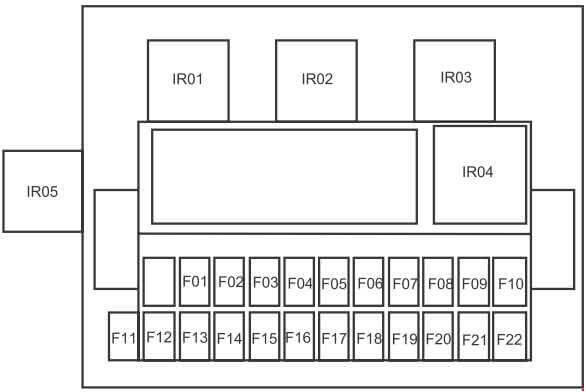

Блок предохранителей в салоне (№2)

Назначение предохранителей Geely GC6 (2014-)


Реле/ предохранитель   А
IR01 Реле габаритных фонарей
IR02 Реле вентилятора отопителя
IR03 Реле противотуманных фар
IR04 Реле громкоговорителей
IR05 Реле багажника
F01 Питание электропривода люка 20
F02 Питание аудиосистемы 15
F03 Стояночные фонари 10
F04 Стоп-сигнал 10
F05 Аварийная сигнализация 15
F06 Питание ЭБУ генератора 10
F07 Питание центрального контроллера 10
F08 Обогреватель заднего стекла 15
F09 Питание центрального замка 20
F10 Питание освещения салона 10
F11 Питание BMCS/TPMS 15
F12 Зеркало заднего вида 10
F13 Прикуриватель 15
F14 Электрическая розетка 15
F15 ЭБУ SRS 10
F16 Центральный контроллер 10
F17 Фонарь заднего хода 10
F18 ЭБУ ABS 10
F19 Задний парковочный радар 7,5
F20 Генератор 10
F21 Стеклоомыватель и стеклоочиститель 15
F22 Комбинация приборов 10

Блок предохранителей в моторном отсеке (№3)

Назначение предохранителей Geely GC6 (2014-)
Назначение предохранителей Geely GC6 (2014-)
