2007-2017 Infiniti EX35, EX37, QX50
Расположение и назначение предохранителей и реле в Инфинити EX25, EX35, EX37 и Infiniti QX50 с бензиновым двигателем 3.5 л. V6 (VQ35HR), 3.7 л. V6 (VQ37VHR) (J50; 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | 10 | Подушки безопасности, система классификации пассажира |
| 3 | 10 | Корректор света фар, реле блокировки селектора коробки передач, круиз-контроль (ASCD / ICC), адаптивная система головного освещения (AFS), диагностический разъем, система предупреждения об отклонении от выбранной полосы (LDW), блок управления парктороником, блок измерителей и усилитель кондиционера, реле подогрева сидений, система кругового обзора, зуммер, телефон, компрессор, зеркало заднего вида, модуль AV, система контроля движения по полосе |
| 4 | 10 | Комбинация приборов, реле ламп заднего хода |
| 5 | - | - |
| 6 | 10 | Слот ключа, предупреждающий зуммер бесключивого доступа, диагностический разъем, блок измерителей и усилитель кондиционера, блок управления спинкой заднего сиденья, часы, зеркало заднего вида |
| 7 | 10 | Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM), реле круиз-контроля (ICC Brake Hold Relay) |
| 8 | 20 | Усилитель BOSE |
| 9 | 10 | Кнопка запуска, слот ключа |
| 10 | 10 | Память сидений, блок управления водительскими настройками, электропривод зеркал, блок управления водительским сиденьем, блок кузовной электроники (BCM) |
| 11 | 10 | Комбинация приборов |
| 12 | - | - |
| 13 | 10 | Обогрев зеркал |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | - | - |
| 17 | - | - |
| 18 | 15 | Передняя розетка/прикуриватель |
| 19 | 10 | Комбинация приборов, блок измерителей и усилитель кондиционера, дисплей, многофункциональный переключатель, модуль AV, разъем под iPod, блок кузовной электроники (BCM), блок управления парктроником, телефон, блок управления камерой, блок управления зеркалами, спутниковый радио приемник, система кругового обзора |
| 20 | 15 | '07-'12: Розетка - консоль |
| 20 | '13-'17: Розетка - консоль | |
| 21 | 15 | Мотор отопителя |
| 22 | 15 | Мотор отопителя |

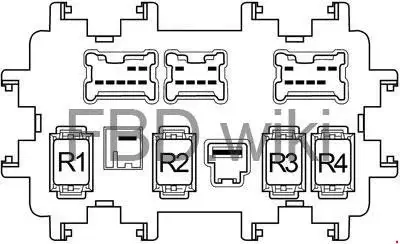

| № | Назначение реле |
|---|---|
| R1 | Зажигание |
| R2 | Обогрев заднего стекла |
| R3 | Вспомогательное реле |
| R4 | Мотор отопителя |
Блок предохранителей в моторном отсеке №1
| № | А | Назначение предохранителя |
|---|---|---|
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора системы охлаждения двигателя |
| 43 | 10 | Блок управления коробкой передач (TCM), выключатель режима Snow |
| 44 | 10 | Форсунки, блок управления двигателем (ECM), блок кузовной электроники (BCM) |
| 45 | 10 | ABS, интеллектуальный круиз-контроль (ICC), датчик угла поворота рулевого колеса, блок управления усилителем рулевого управления, полный привод, датчик рыскания |
| 46 | 15 | Кислородные датчики, датчик соотношения воздух топливо |
| 47 | 10 | Многофункциональный переключатель (переключатель света) |
| 48 | 10 | '07-'12: Реле блокировки руля |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле блока управления двигателя |
| 51 | 15 | Реле дроссельной заслонки |
| 52 | 10 | Передний габаритный свет |
| 53 | 10 | Задний габаритный свет, освещение номерного знака, выключатель VDC Off, адаптивная система головного освещения (AFS), система предупреждения об отклонении от выбранной полосы (LDW), многофункциональный переключатель (переключатель света), модуль AV, часы, освещение перчаточного ящика, блок управления парктроником, система кругового обзора, переключатели подогрева сидений, блок управления зеркалами, потолочная консоль (лампы), выключатель режима Snow |
| 54 | 10 | Дальний левый свет |
| 55 | 10 | Дальний правый свет |
| 56 | 15 | Ближний левый свет |
| 57 | 15 | Ближний правый свет |
| 58 | 15 | '07-'12: Реле переднего противотуманного света |
| 10 | '13-'15: Реле переднего противотуманного света | |
| 15 | '16-'17: Реле переднего противотуманного света | |
| 59 | 10 | '16-'17: Реле дневных ходовых огней |
| 60 | 30 | Реле переднего стеклоочистителя |
Блок предохранителей в моторном отсеке №2
2007-
-2017
| № | А | Назначение предохранителя |
|---|---|---|
| 31 | 15 | Реле звукового сигнала, генератор |
| 32 | 30 | Блок управления спинкой заднего сиденья |
| 33 | 10 | Полный привод |
| 34 | 15 | Аудио система, модуль AV, разъем под iPo, система кругового обзора, сабвуфер, блок управления камерой, телефон, спутниковый радио приемник |
| 35 | 15 | Реле подогрева сидений |
| 36 | 10 | Блок управления коробкой передач (TCM) |
| 37 | 10 | '13-'17: Реле звукового сигнала (2) |
| 38 | 15 | '07-'12: Реле звукового сигнала (2) |
| F | 50 | Реле вентилятора системы охлаждения двигателя |
| G | 30 | Реле зажигания (предохранители: "2", "3", "4"), IPDM E/R (блок предохранителей в моторном отсеке №1) |
| H | 40 | |
| I | - | - |
| J | - | - |
| K | 40 | Блок кузовной электроники (BCM), автоматический выключатель (блок управления водительскими настройками, электропривод водительского сиденья) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | '13-'17: Реле актуатора системы газораспределения (VVEL) |
| O | - | '13-'17: - |
| Реле |
||
| R1 | Звуковой сигнал | |
| R2 | Блокировка селектора коробки передач | |
Блок предохранителей в моторном отсеке №3
2013-2015
2016-2017
| № | А | Назначение предохранителя |
|---|---|---|
| 61 | 10 | Педаль газа |
| 62 | - | - |
| 63 | 10 | Блок управления усилителем тормозов |
| Реле |
||
| R1 | '13-'15: Вентилятор системы охлаждения | |
| '16-'17: Дневные ходовые огни | ||
| R2 | Интеллектуальный круиз-контроль (ICC) | |
| R3 | - | |
| R4 | Звуковой сигнал (№2) | |
Блок силовых предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| A | 140 | Генератор, предохранители: "B", "C" |
| B | 100 | Предохранители: "F", "G", "K", "L", "M", "31", "32", "33", "34", "35", "36", "38" |
| C | 80 | Реле зажигания (предохранители: "41", "42", "43", "44", "45", "46", "47"), предохранители: "48", "49", "50", "51" |
| D | 60 | Реле дальнего света (предохранители: "54", "55"), реле ближнего света (предохранители: "56", "57"), реле габаритного света (предохранители: "52", "53"), предохранители: "58", "59", "60" |
| E | 80 | Вспомогательное реле (предохранители: "18", "19", "20"), реле обогрева заднего стекла (предохранители: "13", "14", "15"), реле отопителя (предохранители: "21", "22"), предохранители: "6", "7", "9", "10", "11" |
