2013-2018 Mercedes Sprinter Classic (W909)
Назначение предохранителей и реле в Мерседес Спринтер Классик (W909) с дизельным двигателем 2.1 / 2.2 л. (OM 611) (2013, 2014, 2015, 2016, 2017, 2018)

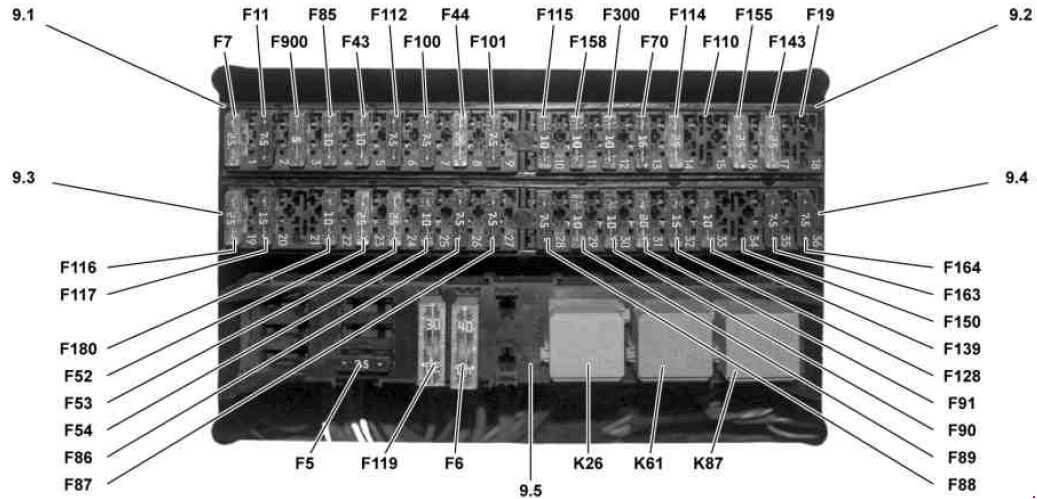

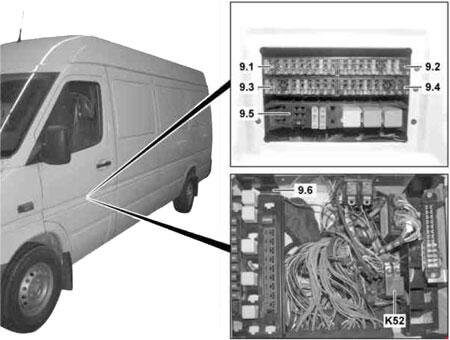

Блок предохранителей на коробе сиденья водителя
| № | Назначение предохранителя |
|---|---|
| Блок 9.1 | |
| F7 | ESP, клемма 30 |
| F11 | Комбинация приборов |
| F900 | Клемма 30 |
| F85 | Дневные ходовые огни, клемма 30 |
| F43 | Дистанционное радиоуправление |
| F112 | Система центральной блокировки замков, клемма 30 |
| F100 | Система центральной блокировки замков, клемма 30 |
| F44 | Системы центральной блокировки замков |
| F101 | Дополнительный жидкостной подогреватель |
| Блок 9.2 | |
| F115 | Клемма D+ |
| F158 | Топливный насос |
| F300 | Освещение салона |
| F70 | Реле эл. цепи клеммы D+ |
| F114 | Дополнительный теплообменник |
| F110 | Розетка прицепа |
| F155 | Дополнительный подогреватель |
| F143 | Дополнительный жидкостной отопитель |
| F19 | Модуль дополнительных указателей поворота II |
| Блок 9.3 | |
| F116 | Клемма 30 |
| F117 | Клемма 15 |
| F180 | Клемма 30 |
| F52 | Стеклоподъемник двери переднего пассажира |
| F53 | Стеклоподъемник двери водителя |
| F54 | Наружные зеркала заднего вида с обогревом и регулировкой |
| F86 | Дневные ходовые огни, клемма 15 |
| F87 | Левая фара |
| Блок 9.4 | |
| F88 | Правая фара |
| F89 | Реле клеммы 87 (1) |
| F90 | Реле клеммы 87 (2) |
| F91 | Реле клеммы 87 (3) |
| F128 | Подогрев сиденья водителя |
| F139 | Дополнительный жидкостной отопитель |
| F150 | Вентилятор на крыше |
| F163 | Тахограф, клемма 30 |
| F164 | Тахограф, клемма 15 |
| Блок 9.5 | |
| F5 | ESP |
| F119 | Дополнительный вентилятор кондиционера |
| F6 | ESP, клемма 30 |
| Реле | |
| K26 |
Реле клеммы D+ |
| K61 | Реле стартера |
| K87 | Реле клеммы 87 |

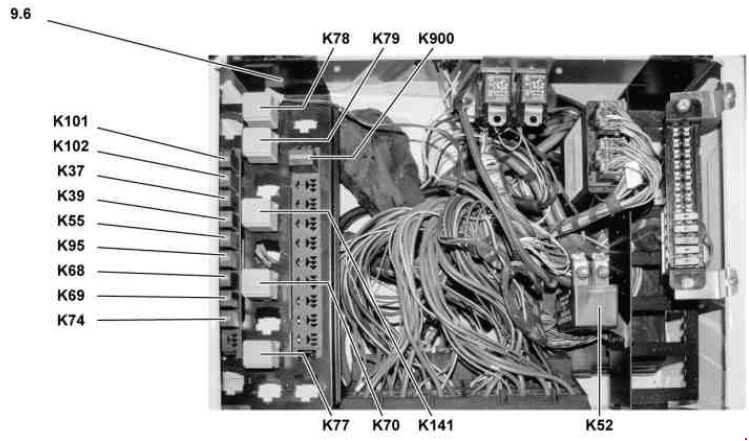

Реле (9.6)
| № | Назначение реле |
|---|---|
| K37 | Реле звукового сигнала |
| K39 | Реле топливного насоса |
| K52 | Разъединительное реле АКБ |
| K55 | Реле отключения ближнего света слева |
| K68 | Реле света для движения в дневное время суток |
| K69 | Реле света для движения в дневное время суток |
| K70 | Реле клеммы 15 |
| K74 | Реле клеммы 15 |
| K77 | Реле дополнительного вентилятора кондиционера |
| K78 | Реле клеммы D+ |
| K79 | Реле клеммы 15 |
| K95 | Реле отключения ближнего света справа |
| K101 | Реле системы центральной блокировки замков, указатель поворота слева |
| K102 | Реле системы центральной блокировки замков, указатель поворота справа |
| K141 | Реле заднего противотуманного фонаря |
| K900 | Реле прикуривателя |

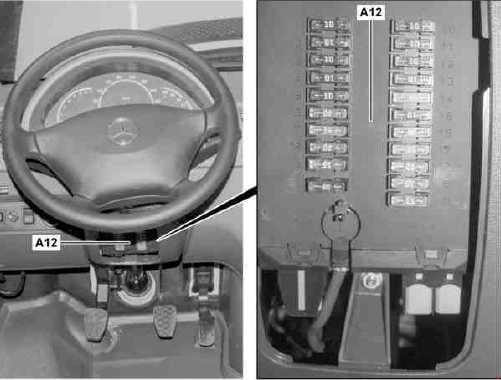

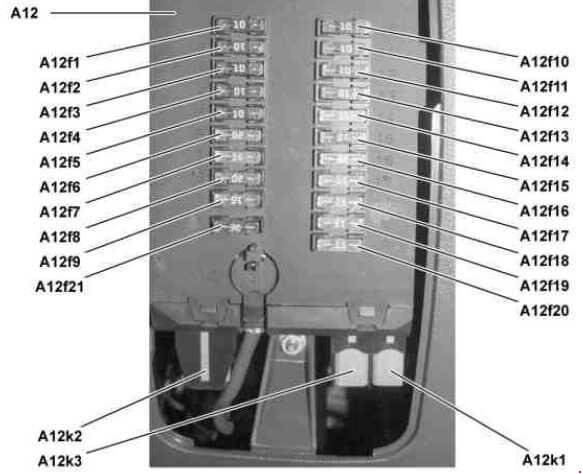

Блок предохранителей под рулевой колонкой (A12)
| № | Назначение предохранителя |
|---|---|
| A12f1 | Стояночный и габаритный света справа |
| A12f2 | Правый дальний свет |
| A12f3 | Левый дальний свет, индикатор дальнего света фар |
| A12f4 | Фонарь заднего хода |
| A12f5 | Стоп-сигнал |
| A12f6 | Электродвигатель стеклоочистителя |
| A12f7 | Звуковой сигнал, реле эл. цепи клеммы 15 |
| A12f8 | Плафоны освещения салона, прикуриватель, радио, клемма 30 |
| A12f9 | Выключатель аварийной световой сигнализации, парковочный свет |
| A12f10 | Подсветка передней панели, фонарь освещения номерного знака |
| A12f11 | Стояночный и габаритный свет слева |
| A12f12 | Правый ближний свет |
| A12f13 | Левый ближний свет, задний противотуманный фонарь |
| A12f14 | Не используется |
| A12f15 | Радиоприемник, цепь клеммы 15 |
| A12f16 | Блок управления CDI, клемма 30 |
| A12f17 | Блок управления CDI, клемма 30 |
| A12f18 | Зажигание, клемма 15 |
| A12f19 | Не используется |
| A12f20 | Блок-панели управления кондиционера, клемма 30 |
| A12f21 | Вентилятор системы отопления, клемма 30 |
| Реле | |
| A12k1 | Реле сигнала поворота |
| A12k2 | Реле стеклоочистителя |
| A12k3 | Реле CDI |

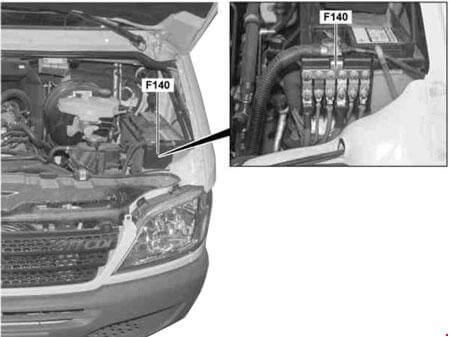

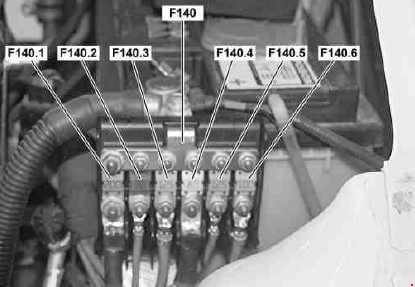

Блок предохранителей в моторном отсеке (F140)
| № | Назначение предохранителя |
|---|---|
| F140.1 | Разъединительное реле АКБ, клемма 30 |
| F140.2 | Клемма 15, реле эл. цепи клеммы 30 |
| F140.3 | Клемма 30 |
| F140.4 | Кондиционер на крыше, клемма 30 |
| F140.5 | Предпусковой подогрев, клемма 30 |
| F140.6 | Центральный модуль электрооборудования, тахограф клеммы 30 |
