1949-1979 ДТ-54 и ДТ-54А

ДТ-54

Схема электрооборудования трактора ДТ-54 и ДТ-54А, с дизельным двигателем Д-54, и выпускавшийся Сталинградским / Харьковским / Алтайским тракторным заводом (1949-1979)

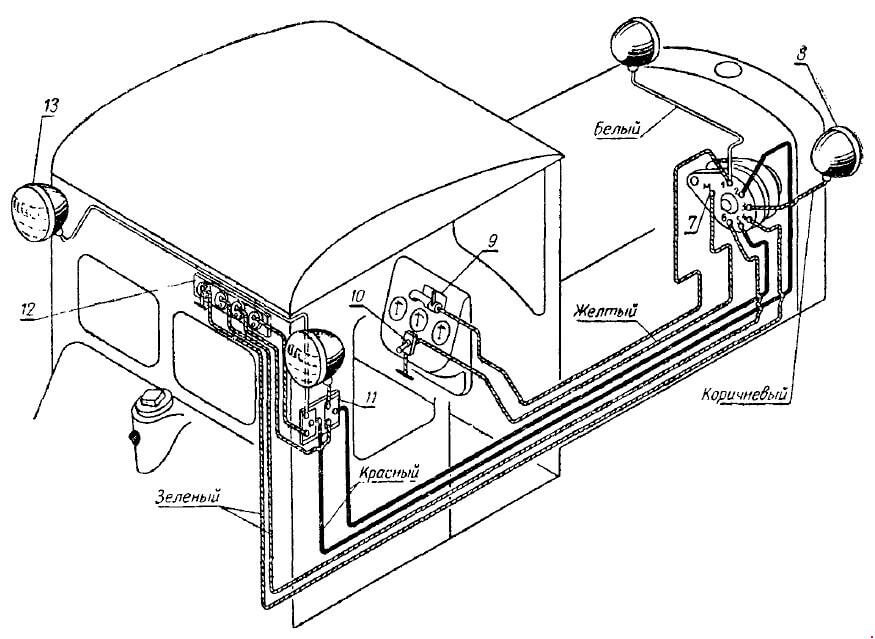

Электросхема трактора ДТ-54

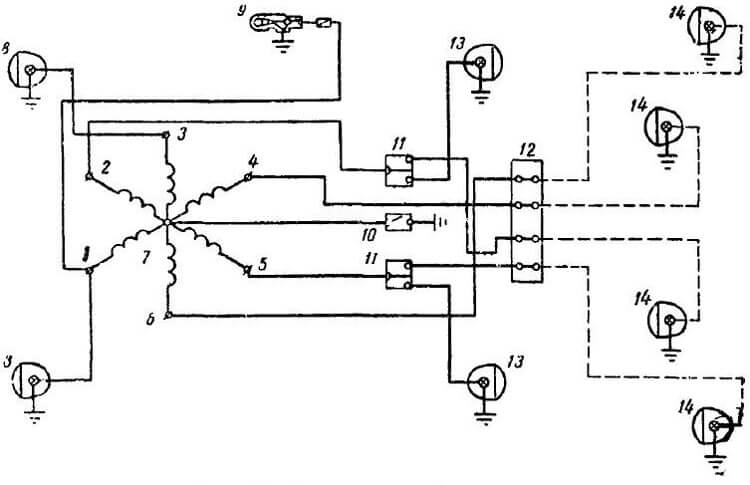

Электросхема трактора ДТ-54

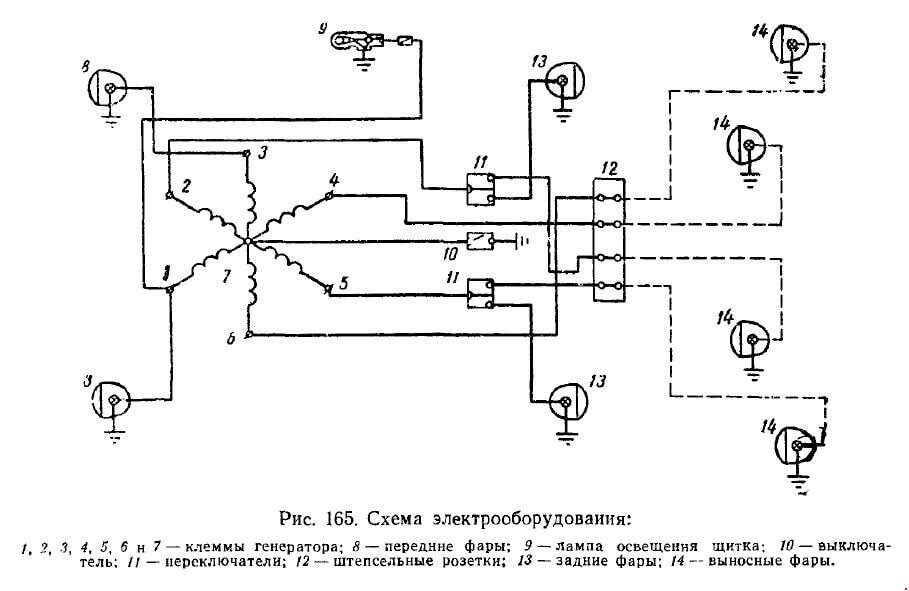

  1. Клемма генератора;
  2. Клемма генератора;
  3. Клемма генератора;
  4. Клемма генератора;
  5. Клемма генератора;
  6. Клемма генератора;
  7. Клемма генератора;
  8. Передние фары;
  9. Лампа освещения щитка;
  10. Выключатель;
  11. Переключатели;
  12. Штепсельные розетки;
  13. Задние фары;
  14. Выносные фары.
электросхемы советских тракторов
Опубликовано: 21-01-2015
/
Категория: Трактор / ХТЗ / ВгТЗ / АТЗ
/
