Схема предохранителей и реле Volkswagen Crafter

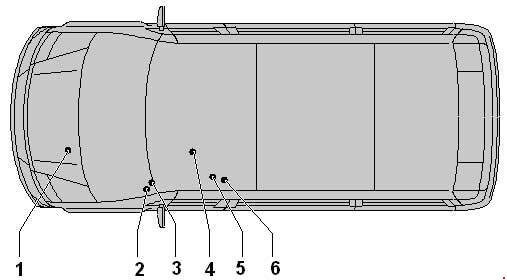

Расположение блоков предохранителей
- Предохранитель электропитания, кл. 30 -S190-
- Блок предохранителей A -SA-
- Блок предохранителей B -SB-
- Блок предохранителей C -SC-
- Блок предохранителей D -SD-
- Отдельные предохранители под сиденьем водителя
Предохранители (SA) в блоке предохранителей на АКБ (2)
| № | A | Функция/узел |
| 1 | 80 |
Блок управления свечей накаливания -J179- |
| 2 | 40 60 / 80 |
Блок управления вентилятора радиатора
-J293- (только в а/м с климатической установкой) Вентилятор радиатора -V7- (только в а/м с климатической установкой) Вентилятор радиатора, правый -V35- (только в а/м с климатической установкой) |
| 3 | 80 |
Блок управления бортовой сети
-J519- Реле электропитания электронных компонентов двигателя -J757- Блок предохранителей C -SC- SC2, SC3, SC8 - SC10, SC16 |
| 4 | 150 | Вторая АКБ -A1- Предохранитель опрокидывающего устройства -S186- (до августа 2006) Предохранитель 1 (30) -S204- (с июля 2006) Предохранитель 2 (30) -S205- (с сентября 2006) Главный предохранитель дополнительного оборудования -S245- (до августа 2006) Блок предохранителей D -SD- SD23 - SD25, SD28 (с сентября 2006 у а/м с второй АКБ) |
| 5 | 150 | Реле электропитания клеммы 15
-J329- Реле звукового сигнала -J413- Блок управления бортовой сети -J519- Реле 2 электропитания, кл. 15 -J681- Предохранитель системы Старт-стоп -S349- (с ноября 2011) Блок предохранителей B -SB- SB1 - SB18 Блок предохранителей C -SC- SC4 - SC7, SC11 - SC15, SC17 - SC25 |
| 6 | - | Реле разгрузки кл. 15 -J404- Реле 1 электропитания -J701- (с ноября 2013) Реле разгрузки 2 кл. 15 -J817- (только для а/м весового класса 3,8 т) Реле разгрузки 3 кл. 15 -J896- (с ноября 2011) Предохранитель обогрева ветрового стекла -S127- Плавкий предохранитель 1 -S131- (с ноября 2011) Предохранитель 1 (30) -S204- (до июня 2006) Блок предохранителей D -SD- SD10 - SD33, SD42 |
| 7 | 150 | Нагревательный элемент дополнительного воздушного отопителя -Z35- |

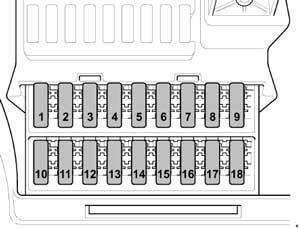

Предохранители (SB) в блоке предохранителей B, левая стойка A (3)
| № | A | Функция/узел |
| 1 | 25 | Блок управления двери водителя -J386- |
| 2 | 10 | Диагностический разъём -U31- |
| 3 | 25 | Блок управления ABS -J104- |
| 4 | 40 | Блок управления ABS -J104- |
| 5 | - | Не используется |
| 6 | 7.5 | Модуль оценки уровня восстановителя
-G698- (с ноября 2008 до мая 2009) Обратный клапан подачи восстановителя -N473- (с ноября 2008 до мая 2009) Насос восстановителя -V437- (с ноября 2008 до мая 2009) Не используется (с мая 2009) Модуль подачи системы дозирования восстановителя -GX19- (с ноября 2013) Блок управления датчика NOx -J583- (с ноября 2013) Реле 1 электропитания -J701- (с ноября 2013) Блок управления датчика NOx 2 -J881- (с ноября 2013) Реле системы дозирования восстановителя -J963- (с ноября 2013) Насос восстановителя -V437- (с ноября 2013 года) |
| 7 | 30 | Насос омывателя фар -V11- |
| 8 | 15 | Выключатель проблескового маячка и
сирены -E11- (с июля 2006) Выключатель проблескового маячка -E162- (с июля 2006) Сирена сигнализации -H12- Реле 1 противоугонной сигнализации -J460- Реле 2 сирены -J645- (с июля 2006) |
| 9 | 10 | Реле повторителей указателей поворота на крыше -J436- (с мая 2007 года,) |
| 10 | 15 | Головное устройство -R- Блок управления с дисплеем радионавигационной системы -J503- |
| 11 | 7,5 | Блок управления электроники
управления мобильного телефона -J412- Блок управления тахографа -J621- |
| 12 | 30 | Выключатель отопителя и выбора режима
работы -E16- Реле приточного вентилятора -J13- Блок управления приточного вентилятора -J126- Приточный вентилятор -V2- |
| 13 | 7,5 | Таймер -E111- Устройство приёма радиосигнала дополнительного жидкостного отопителя -R149- |
| 14 | 30 | Центральная панель управления передней панели -J819- |
| 15 | 10 | Выключатель освещения грузовой
платформы -E481- (до октября 2008) Не используется |
| 16 | 10 | Выключатель отопителя и выбора режима
работы -E16- Блок управления климатической установки -J301- CD-чейнджер -R41- |
| 17 | 10 | Выключатель освещения салона
-E599- Выключатель освещения задней части салона -E6- (с ноября 2012 до мая 2013) |
| 18 | - | Не используется |

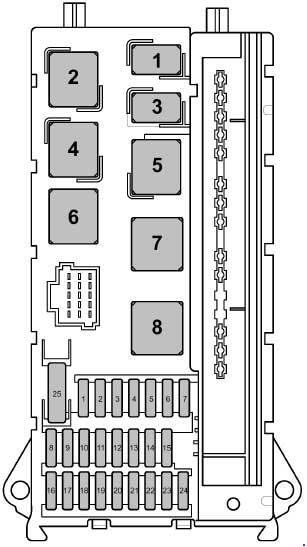

Предохранители (SC) в блоке предохранителей C, на левой стойке А (4)
| № | A | Функция/узел |
| 1 | 15 | Сигнал высокого тона -H2- |
| 2 | 25 | Электронный замок зажигания
-D9- Блок управления эл. блокировки рулевой колонки -J764- |
| 3 | 10 | Электронный замок зажигания
-D9- Блок управления комбинации приборов -J285- Блок управления двигателя -J623- (с мая 2012 года,) |
| 4 | 5 | Переключатель освещения
-E1- Центральная панель управления передней панели -J819- |
| 5 | 30 | Электродвигатель стеклоочистителя -V- |
| 6 | 15 | Подкачивающий топливный насос -G6- |
| 7 | 5 | Блок управления рулевой колонки -J527- |
| 8 | 20 | Блок управления двигателя -J623- |
| 9 | 20 25 |
Предохранитель 6 в блоке
предохранителей В -SB6- ( с ноября 2008 до мая 2009) Блок предохранителей D -SD- SD34 - SD36 (с мая 2009 до ноября 2013) |
| 10 | 10 | Расходомер воздуха -G70- (с мая
2012) Модуль оценки уровня восстановителя -G698- (с мая 2012) Нагревательный резистор системы вентиляции картера двигателя -N79- (с мая 2012) Регулятор давления топлива -N276- Переключающий клапан радиатора системы рециркуляции ОГ -N345- (с мая 2012) Обратный клапан подачи восстановителя -N473- (с мая 2012) Насос радиатора системы рециркуляции ОГ -V400- (с мая 2012) Насос восстановителя -V437- (с мая 2012 года,) |
| 11 | 15 | Реле разгрузки 2 клеммы 15 -J817-
(только для а/м весового класса 3,8 т) Предохранитель 1 в блоке предохранителей D -SD1- Предохранитель 2 в блоке предохранителей D -SD2- |
| 12 | 10 | Блок управления подушек безопасности -J234- |
| 13 | 15 | Выключатель освещения вещевого
отделения -E26- Прикуриватель -U1- |
| 14 | 5 | Переключатель освещения -E1- Блок управления комбинации приборов -J285- Диагностический разъём -U31- |
| 15 | 5 | Выключатель отопителя и выбора режима
работы -E16- Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Исполнительный электродвигатель корректора правой фары -V49- |
| 16 | 10 | Главный выключатель системы
стоп-старт -E101- Выключатель нейтрального положения КП -F365- Датчик уровня и температуры масла -G266- Реле топливного насоса -J17- Реле прокачки ОЖ после выкл. двигателя -J151- Блок управления свечей накаливания -J179- Реле электропитания, кл. 50 -J682- Реле стартера 1 -J906- (с ноября 2013) Реле стартера 2 -J907- (с ноября 2013) Электромагнитный клапан ограничения давления наддува -N75- Клапан контура циркуляции ОЖ -N214- Клапан заслонки ОГ -N220- (с ноября 2013) Клапан дозирования топлива -N290- Переключающий клапан радиатора системы рециркуляции ОГ -N345- Нагревательный элемент лямбда-зонда -Z19- |
| 17 | 10 | Блок управления подушек безопасности -J234- |
| 18 | 7.5 | Выключатель стоп-сигналов -F- (с июля
2006 до ноября 2011) Концевой выключатель педали тормоза -F63- (с июля 2006 до ноября 2011) Реле разгрузки кл. 15 -J404- Стабилизатор напряжения -J532- (с ноября 2011) Реле спецнадстроек, кл. 15 -J821- (с ноября 2011) Реле разгрузки 3 для кл. 15 -J896- (с ноября 2011 года) |
| 19 | 7,5 | Блок управления бортовой сети -J519- (освещение салона) |
| 20 | 25 | Блок управления бортовой сети -J519- |
| 21 | 5 | Расходомер воздуха -G70- Блок управления двигателя -J623- |
| 22 | 5 | Выключатель стоп-сигналов -F- (до
июня 2006) Концевой выключатель педали тормоза -F63- (до июня 2006) Датчик поперечного ускорения -G200- (с июля 2006) Датчик продольного ускорения -G251- (с июля 2006) Блок управления ABS -J104- (с июля 2006) |
| 23 | 25 | Стартер -B- Блок управления бортовой сети -J519- |
| 24 | 10 | - Резерв, клемма -15- Блок управления системы регулирования АКБ -J840- (с мая 2013 года,) |
| 25 | 30 | - Розетка 12 В -U5- |
| Реле |
||
| 1 |
Реле звукового сигнала -J413- |
|
| 2 |
Переключающее реле 2 электродвигателя стеклоочистителя -J369- |
|
| 3 |
Реле топливного насоса -J17- |
|
| 4 |
Переключающее реле 1 электродвигателя стеклоочистителя -J368- |
|
| 5 |
Реле электропитания, кл. 50 -J682- |
|
| 6 |
Реле электропитания клеммы 15 -J329- |
|
| 7 |
Реле электропитания электронных компонентов двигателя -J757- |
|
| 8 |
Реле 2 электропитания, кл. 15 -J681- |
|

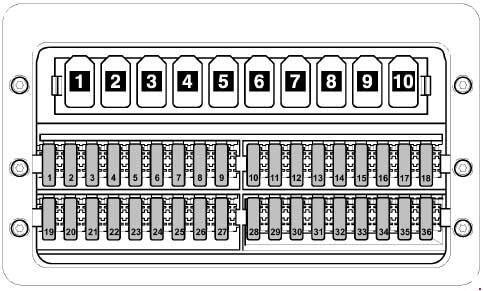

Предохранители (SD) в блоке предохранителей D, под сиденьем водителя, до мая 2011 (5)
| № | A | Функция/узел |
| 1 | 5 | Панель управления стеклоподъёмниками
в двери водителя -E512- Реле обогрева заднего стекла -J9- (до июня 2006) Реле 2 обогрева заднего стекла -J868- (с июля 2006) |
| 2 | 30 | Электродвигатель очистителя заднего
стекла в левой распашной двери -V92- Электродвигатель очистителя заднего стекла в правой распашной двери -V93- |
| 3 | 5 | Таймер -E111- Выключатель нейтрального положения КП -F365- Блок управления дисплея -J146- Блок управления электроники управления мобильного телефона -J412- (до мая 2011) Камера заднего вида -R189- |
| 4 | 7,5 | Переключатель для регулировки рабочих
оборотов -E261- (с июля 2006) Контрольный датчик коробки отбора мощности -F247- (с июля 2006) Реле обогрева заднего стекла -J9- (до июня 2006) Блок управления распознавания прицепа -J345- Блок управления тахографа -J621- (с июля 2006) |
| 5 | 5 / 10 | Селектор -E313- Блок управления мех. КП с электронным управлением -J514- |
| 6 | 5 | Блок управления системы регулирования
АКБ -J840- (до мая 2013) Нагревательный резистор системы вентиляции картера двигателя -N79- |
| 7 | 10A | Нагревательный элемент топливного фильтра -Z57- |
| 8 | 5 / 10 | Клавиша опрокидывающего устройства
-E223- Реле спецнадстроек, кл. 15 -J821- Разъём, 6-контактный -T6ah- (с мая 2007) Разъём, 7-контактный -T7f- (соединительная колодка грузоподъёмного борта) |
| 9 | 15 | Выключатель вентилятора в крыше для
приточной вентиляции грузового отсека -E534- Реле сирены -J408- |
| 10 | 25 | Для производителя надстроек и спецоборудования |
| 11 | 15 | Реле спецнадстроек, кл. 15 -J821- |
| 12 | 10 | Реле спецнадстроек, кл. 61 -J822- |
| 13 | 30 / 10 | Блок управления вентилятора
испарителя -J349- (с мая 2007 до мая 2011) Реле повторителей указателей поворота на крыше -J436- (до мая 2007) |
| 14 | 20 | Блок управления распознавания прицепа
-J345- (до августа 2006) Разъём, 9-контактный -T9b- (подготовка для постзаводской установки ТСУ с сентября 2006) Розетка ТСУ -U10- (с сентября 2006) |
| 15 | 25 | Блок управления распознавания прицепа -J345- |
| 16 | 7.5 | Блок управления парковочного
ассистента -J446- Блок управления системы контроля давления в шинах -J502- |
| 17 | 25 | Блок управления для программируемых специальных функций -J820- |
| 18 | 25 | Блок управления для программируемых специальных функций -J820- |
| 19 | 5 / 25 | Блок управления электрооборудования крыши -J528- |
| 20 | 7,5 / 10 | Реле прокачки ОЖ после выкл.
двигателя -J151- Реле подсветки входа и пространства для ног -J348- (с мая 2009 года,) |
| 21 | 15 / 30 | Реле обогрева заднего стекла -J9- |
| 22 | 15 | Реле обогрева заднего стекла -J9- (до
июня 2006) Реле 2 обогрева заднего стекла -J868- |
| 23 | 10 / 15 | Выключатель освещения грузовой
платформы -E481- (с ноября 2008) Розетка 12 В 2 -U18- |
| 24 | 15 | Розетка 12 В 4 -U20- |
| 25 | 15 | Розетка 12 В 3 -U19- |
| 26 | 25 | Блок управления дополнительного отопителя -J364- |
| 27 | 20 / 25 | Блок управления дополнительного
отопителя -J364- Блок управления 2 дополнительного отопителя -J824- |
| 28 | 30 / 40 | Блок управления вентилятора
испарителя -J349- (до апреля 2007) Реле гидравлического насоса КП -J510- (с мая 2007 года,) |
| 29 | 15 | Блок управления мех. КП с электронным управлением -J514- |
| 30 | 40 | Реле гидравлического насоса КП -J510-
(до апреля 2007) Блок управления регулирования АКБ -J840- |
| 31 | 30 / 15 | Блок управления заднего приточного
вентилятора -J391- Блок управления левой сдвижной двери -J558- Задний приточный вентилятор -V80- |
| 32 | 5 | Блок управления для контроля АКБ -J367- |
| 33 | 15 | Блок управления правой сдвижной двери -J731- |
| 34 | 15 | Блок управления системы обогрева
восстановителя -J891- (с апреля 2009) |
| 35 | 15 / 3 | Блок управления системы обогрева восстановителя -J891- (с апреля 2009) |
| 36 | - | Не используется |
| 1 |
Реле спецнадстроек, кл. 15 -J821- |
|
| 2 |
Реле спецнадстроек, кл. 61 -J822- |
|
| 3 |
Реле освещения салона -J602- Реле опрокидывающего устройства -J432- (до октября 2007 года) Реле грузоподъёмного борта -J823- |
|
| 4 |
Реле системы очистки фар -J39- |
|
| 5 |
Реле проблескового маячка -J326- | |
| 6 |
Реле 1 противоугонной сигнализации -J460- |
|
| 7 |
Реле насоса системы охлаждения -J235- |
|
| 8 |
Реле прокачки ОЖ после выкл. двигателя -J151- |
|
| 9 |
Реле сирены -J408- |
|
| 10 |
Не используется |
|

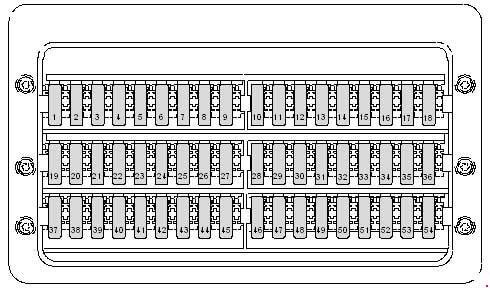

Предохранители (SD) в блоке предохранителей D, под сиденьем водителя, после мая 2011 (5)
| № | A | Функция/узел |
| 1 | 5 | Панель управления стеклоподъёмниками
в двери водителя -E512- Реле 2 обогрева заднего стекла -J868- |
| 2 | 30 | Электродвигатель очистителя заднего
стекла в левой распашной двери -V92- Электродвигатель очистителя заднего стекла в правой распашной двери -V93- |
| 3 | 5 | Таймер -E111- Выключатель нейтрального положения КП -F365- Панель индикации -J145- Камера заднего вида -R189- |
| 4 | 7,5 | Переключатель для регулировки рабочих
оборотов -E261- Контрольный датчик коробки отбора мощности -F247- Блок управления распознавания прицепа -J345- Блок управления тахографа -J621- |
| 5 | 5 / 10 | Селектор -E313- Блок управления мех. КП с электронным управлением -J514- Концевой выключатель капота -F266- (с ноября 2011 года) |
| 6 | 5 / 10 | Нагревательный резистор системы
вентиляции картера двигателя -N79- Блок управления системы регулирования АКБ -J840- (с мая 2011 до мая 2013) |
| 7 | 10 | Нагревательный элемент топливного фильтра -Z57- |
| 8 | 5 / 10 | Клавиша опрокидывающего устройства
-E223- Блок управления парковочного ассистента -J446- (с мая 2013) Реле спецнадстроек, кл. 15 -J821- (до ноября 2011) Разъём, 6-контактный -T6ah- Разъём, 7-контактный -T7f- (соединительная колодка грузоподъёмного борта) |
| 9 | 15 | Выключатель вентилятора в крыше для
приточной вентиляции грузового отсека -E534- (до ноября 2011) Реле сирены -J408- (до ноября 2011) Не используется (с ноября 2011) |
| 10 | 25 | Для производителя надстроек и спецоборудования |
| 11 | 15 | Реле спецнадстроек, кл. 15 -J821- |
| 12 | 10 | Реле спецнадстроек, кл. 61 -J822- |
| 13 | - | Не используется |
| 14 | 20 | Разъём, 9-контактный -T9b-
(подготовка для постзаводской установки ТСУ) Розетка ТСУ -U10- |
| 15 | 25 | Блок управления распознавания прицепа -J345- |
| 16 | 7.5 | Блок управления парковочного
ассистента -J446- Блок управления системы контроля давления в шинах -J502- |
| 17 | 25 | Блок управления для программируемых специальных функций -J820- |
| 18 | 25 | Блок управления для программируемых специальных функций -J820- |
| 19 | 5 / 25 | Блок управления электрооборудования крыши -J528- |
| 20 | 7,5 / 10 | Реле прокачки ОЖ после выкл.
двигателя -J151- Реле подсветки входа и пространства для ног -J348- |
| 21 | 30 | Реле обогрева заднего стекла -J9- |
| 22 | 15 | Реле 2 обогрева заднего стекла -J868- |
| 23 | 10 / 15 | Выключатель освещения грузовой
платформы -E481- Розетка 12 В 2 -U18- |
| 24 | 15 | Розетка 12 В 4 -U20- |
| 25 | 15 | Розетка 12 В 3 -U19- |
| 26 | 25 | Блок управления дополнительного отопителя -J364- |
| 27 | 20 / 25 | Блок управления дополнительного
отопителя -J364- Блок управления 2 дополнительного отопителя -J824- |
| 28 | 40 / 30 | Реле гидравлического насоса КП
-J510- Реле стартера 1 -J906- |
| 29 | 15 | Блок управления мех. КП с электронным управлением -J514- |
| 30 | 5 | Блок управления системы регулирования АКБ -J840- |
| 31 | 30 / 15 | Блок управления левой сдвижной двери
-J558- (с мая 2012) Блок управления заднего приточного вентилятора -J391- Задний приточный вентилятор -V80- |
| 32 | 5 | Блок управления для контроля АКБ -J367- |
| 33 | 15/30/7,5 |
Не используется Блок управления правой сдвижной двери -J731- (с мая 2012) Реле блокировки 1 раздаточной коробки -J1010- (с января 2012) Реле блокировки 2 раздаточной коробки -J1011- (с января 2012) Реле блокировки 3 раздаточной коробки -J1012- (с января 2012) Пневмокомпрессор -V534 - (с января 2012) |
| 34 | 15 / 7,5 | Блок управления системы обогрева
восстановителя -J891- Датчик КП для блокировки межосевого дифференциала раздаточной коробки -F99- (с января 2012) Датчик КП для блокировки дифференциала задней главной передачи -F100- (с января 2012) Датчик КП для блокировки дифференциала передней главной передачи -F101- (с января 2012) |
| 35 | 15 / 3 | Блок управления системы обогрева
восстановителя -J891- Блок управления защиты пневмокомпрессора -J1013- (с января 2012) |
| 36 | 5 |
Не используется (до января
2012) Выключатель пневмокомпрессора -F503- (с января 2012) |
| 37 | - | Не используется |
| 38 | - | Не используется |
| 39 | 7,5 / 15 | Выключатель вентилятора в крыше для
приточной вентиляции грузового отсека -E534- (с ноября 2011) Реле сирены -J408- (с ноября 2011 года) |
| 40 | - | Не используется |
| 41 | - | Не используется |
| 42 | 30 | Блок управления вентилятора испарителя -J349- |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | - | Не используется |
| 47 | - | Не используется |
| 48 | - | Не используется |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | - | Не используется |
| 53 | - | Не используется |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | - | Не используется |
Отдельные предохранители под сиденьем водителя (для спецавтомобилей, до мая 2013)(6)
 |
A - Предохранитель опрокидывающего устройства -S186- до августа 2006 A - Предохранитель 1 (30) -S204- (ретардер/вторая АКБ) A - Предохранитель 2 (30) -S205- с сентября 2006 (грузоподъёмный борт/самосвал с трёхсторонней разгрузкой/ретардер) A - Главный предохранитель дополнительного оборудования -S245- до августа 2006 |

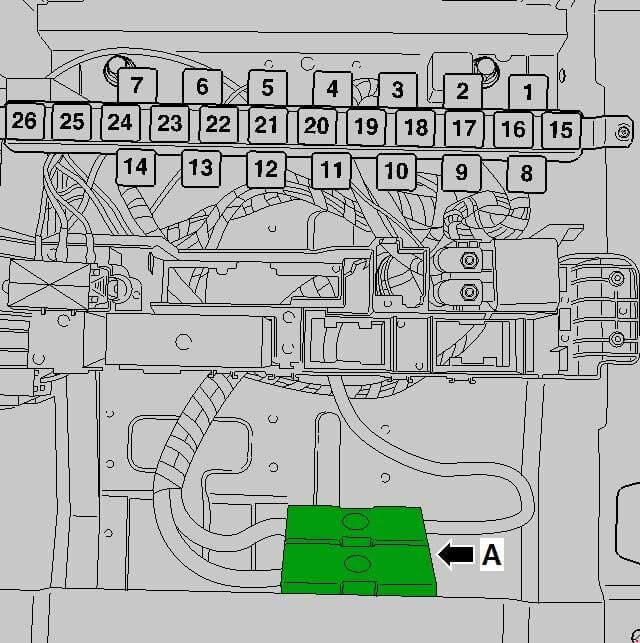

Отдельные предохранители под сиденьем водителя (для спецавтомобилей, с мая 2013)(6)
 |
A - Предохранитель 1 (30) -S204- (ретардер/вторая АКБ) A - Предохранитель 2 (30) -S205- (грузоподъёмный борт/самосвал с трёхсторонней разгрузкой/ретардер) |

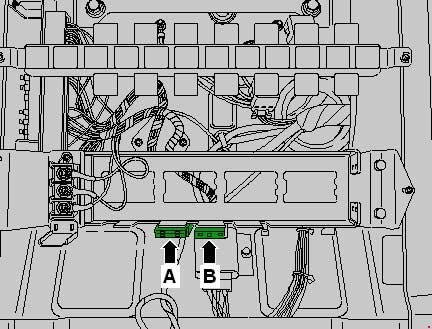

| Плавкий предохранитель 1 -S131- | |
 |
A - Предохранитель системы освещения для движения в дневное время -S220- (только Achleitner) B - Плавкий предохранитель 1 -S131- (пневмокомпрессор) |
Блок реле в ящике сиденья водителя (до апреля 2009)
| № |
Реле |
| А |
Разделительное реле аккумулятора -J7- |
| 1 |
Реле разгрузки кл. 15 -J404- |
| 2 |
Реле обогрева заднего стекла -J9- |
| 3 |
Реле разгрузки 2 клеммы 15 -J817- |
| 4 |
Не используется |
| 5 |
Реле обогрева ветрового стекла -J47- |
| 6 |
Реле 2 обогрева заднего стекла -J868- |
| 7 |
Реле приточного вентилятора -J13- (дополнительный жидкостный отопитель с функцией автономного отопителя) |
| 8 |
Реле гидравлического насоса КП -J510- (только в случае Shiftmatic) |
| 9 |
Не используется |
| 10 |
Не используется |
| 11 |
Не используется |
| 12 |
Не используется |
| 13 |
Не используется |
| 14 |
Не используется |

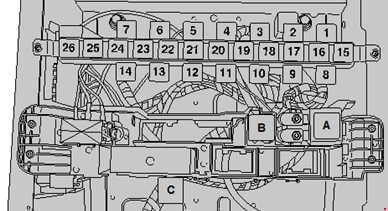

Блок реле в ящике сиденья водителя (с апреля 2009)
| № |
Реле |
| А |
Разделительное реле аккумулятора -J7- |
| 1 |
Не используется |
| 2 |
Реле разгрузки кл. 15 -J404- |
| 3 |
Реле разгрузки 3 клеммы 15 -J896- Реле пневмокомпрессора -J1014-1) |
| 4 |
Реле гидравлического насоса КП -J510- Включающее реле дневного режима освещения -J90-1) |
| 5 |
Реле обогрева заднего стекла -J9- |
| 6 |
Реле 2 обогрева заднего стекла -J868- |
| 7 |
Реле разгрузки 2 клеммы 15 -J817- |
| 8 |
Не используется |
| 9 |
Реле обогрева ветрового стекла -J47- |
| 10 |
Реле приточного вентилятора -J13- |
| 11 |
Не используется |
| 12 |
Не используется |
| 13 |
Не используется |
| 14 |
Не используется |
| 15 |
Реле спецнадстроек, кл. 15 -J821- |
| 16 |
Реле спецнадстроек, кл. 61 -J822- |
| 17 |
Реле грузоподъёмного борта -J823- Реле освещения салона -J602- |
| 18 |
Реле системы очистки фар -J39- Реле разблокировки пневмокомпрессора -J1009-1) |
| 19 |
Реле 2 сирены -J645- Реле подсветки входа и пространства для ног -J348- (с мая 2011) Реле пневмокомпрессора-регенерации -J1008-1) |
| 20 |
Реле 1 противоугонной сигнализации -J460- |
| 21 |
Реле насоса системы охлаждения -J235- |
| 22 |
Реле прокачки ОЖ после выкл. двигателя -J151- Реле подсветки входа и пространства для ног -J348- (с мая 2009 по май 2011) |
| 23 |
Реле сирены -J408- Реле отключения ABS -J149-1) |
| 24 |
Реле блокировки 1 раздаточной коробки -J1012-1) |
| 25 |
Реле блокировки 2 раздаточной коробки -J1011-1) |
| 26 |
Реле отключения устройства предупреждения о движении задним ходом -J969- (с мая 2011 года,) Реле блокировки 3 раздаточной коробки -J1010-1) |
1) Позиция зависит от комплектации
Блок реле в ящике сиденья водителя (с мая 2013)
| № |
Реле |
| А |
Разделительное реле аккумулятора -J7- |
| В |
Реле стартера 1 -J906- |
| С |
Реле стартера 2 -J907- |
| 1 |
Не используется |
| 2 |
Реле разгрузки кл. 15 -J404- |
| 3 |
Реле разгрузки 3 клеммы 15 -J896- Реле пневмокомпрессора -J1014-1) |
| 4 |
Реле гидравлического насоса КП -J510- Включающее реле дневного режима освещения -J90-1) |
| 5 |
Реле обогрева заднего стекла -J9- |
| 6 |
Реле 2 обогрева заднего стекла -J868- |
| 7 |
Реле разгрузки 2 клеммы 15 -J817- |
| 8 |
Не используется |
| 9 |
Реле обогрева ветрового стекла -J47- |
| 10 |
Реле приточного вентилятора -J13- |
| 11 |
Не используется |
| 12 |
Не используется |
| 13 |
Не используется |
| 14 |
Не используется |
| 15 |
Реле спецнадстроек, кл. 15 -J821- |
| 16 |
Реле спецнадстроек, кл. 61 -J822- |
| 17 |
Реле грузоподъёмного борта -J823- Реле освещения салона -J602- |
| 18 |
Реле системы очистки фар -J39- Реле разблокировки пневмокомпрессора -J1009-1) |
| 19 |
Реле 2 сирены -J645- Реле подсветки входа и пространства для ног -J348- Реле пневмокомпрессора-регенерации -J1008-1) |
| 20 |
Реле 1 противоугонной сигнализации -J460- |
| 21 |
Реле насоса системы охлаждения -J235- |
| 22 |
Реле прокачки ОЖ после выкл. двигателя -J151- |
| 23 |
Реле сирены -J408- Реле отключения ABS -J149-1) |
| 24 |
Реле блокировки 1 раздаточной коробки -J1012-1) |
| 25 |
Реле блокировки 2 раздаточной коробки -J1011-1) |
| 26 |
Реле отключения устройства предупреждения о движении задним ходом -J969- Реле блокировки 3 раздаточной коробки -J1010-1) |

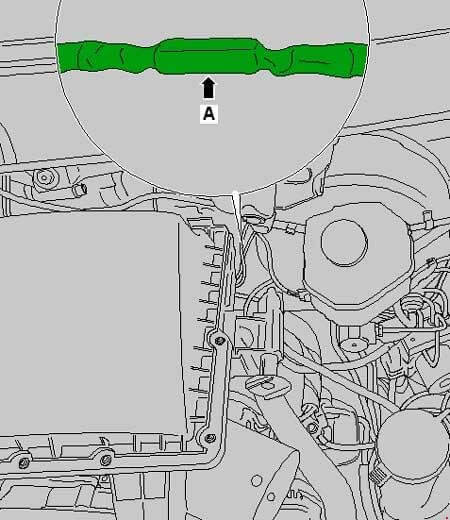

Предохранитель электропитания, кл. 30 -S190- (1)
 |
A - Предохранитель электропитания, кл. 30 -S190- (в жгуте проводов между генератором и стартером) |
