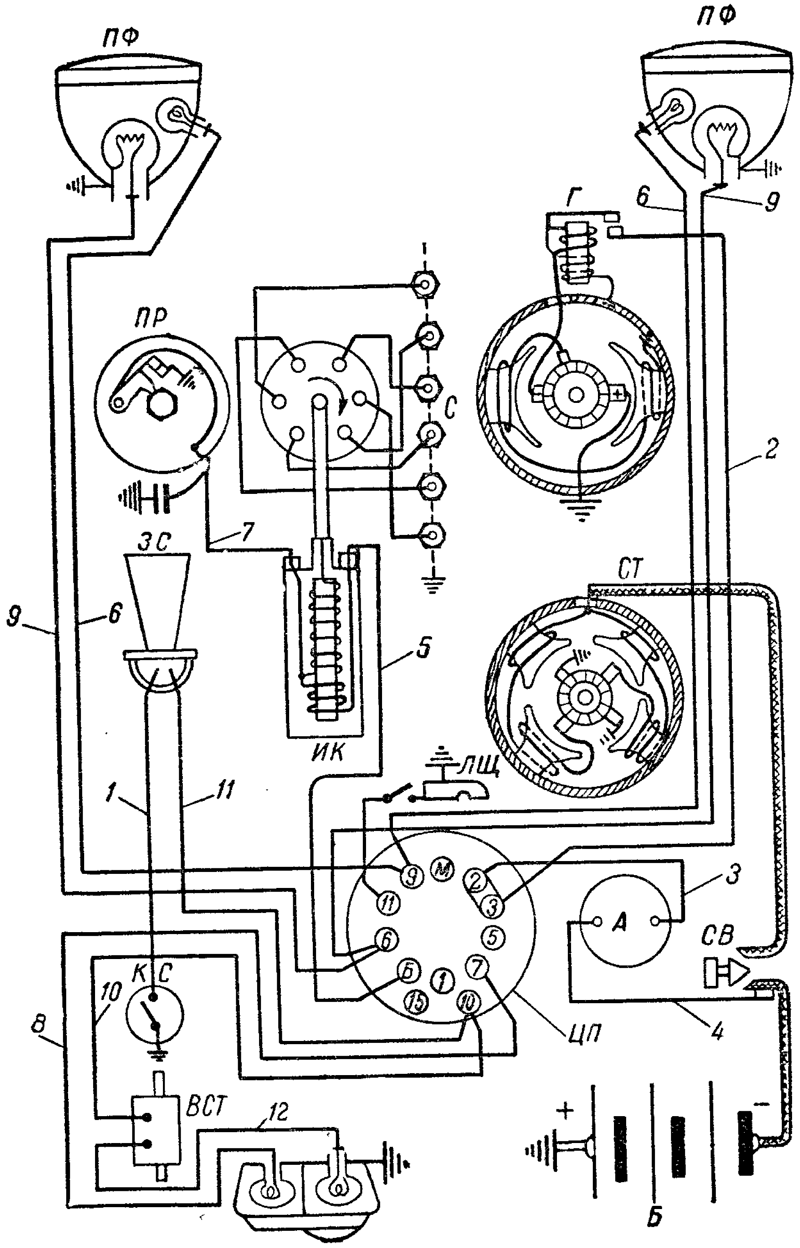

1933-1948 ЗИС-5 "Трёхтонка" - схема электрооборудования

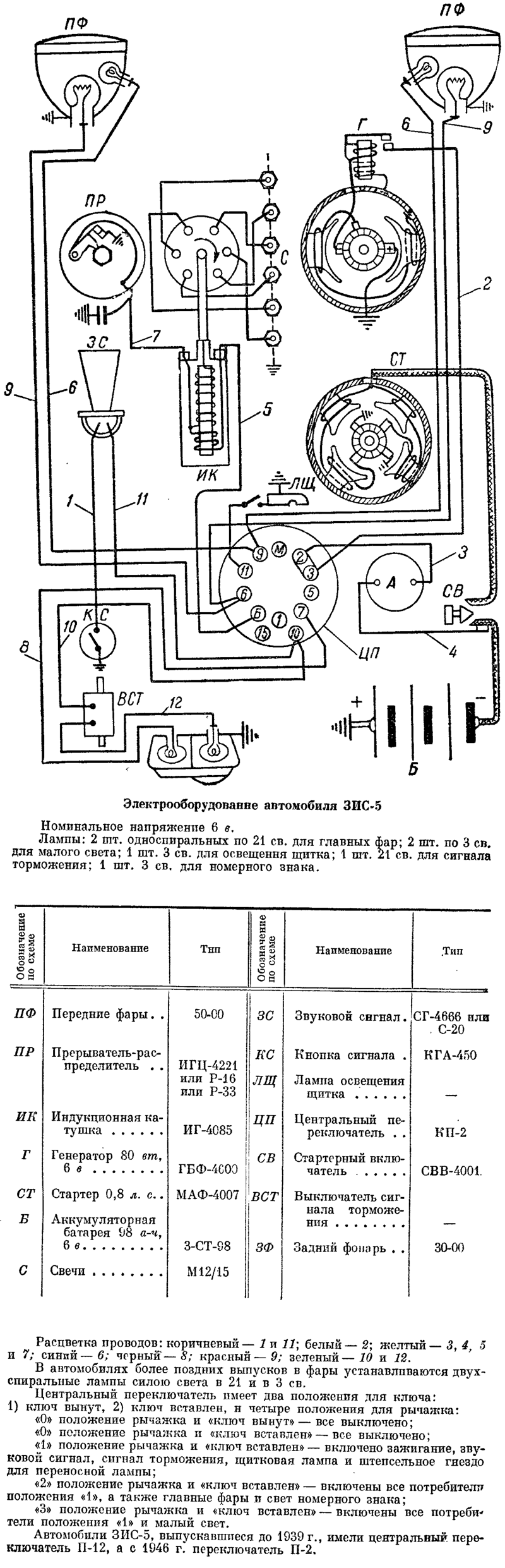

Схема электрооборудования грузового автомобиля ЗИС-5 "Трёхтонка", оборудованного шестицилиндровым бензиновым двигателем 5.5 л. (1933-1948)
Номинальное напряжение 6 вольт
Расцветка проводов: коричневый - 1 и 11; белый - 2; желтый - 3, 4, 5 и 7; синий - 6; черный - 8; красный - 9; зеленый - 10 и 12.
ПФ — Передние фары — 50-00
ПР — Прерыватель-распределитель — ИГЦ-4221 или Р-16 или Р-33
ПК — Индукционная катушка — ИГ-4085
Г — Генератор 80 вт, 6 в. — ГБФ-4600
СТ — Стартер 0,8 л. с. — МАФ-4007
Б — Аккумуляторная батарея 98 а/ч, 6 в. — З-СТ-98
С — Свечи — М12/15
ЗС — Звуковой сигнал — СГ-4666 или С-20
КС — Кнопка сигнала — КГА-45О
ЛЩ — Лампа освещения щитка
ЦП — Центральный переключатель — П-12 (с 1946 г. переключатель П-2)
СВ — Стартерный включатель — СВВ-4001
ВСТ — Выключатель сигнала торможения
ЗФ — Задний фонарь — 30-00
