2013-2015 Chery Bonus 3 и Chery E3
Расположение и назначение предохранителей и реле в Chery Bonus 3, а также Chery E3, Chery Arrizo 3. Оборудованный бензиновым двигателем 1.5 л. Acteco SQRD4G15 (год выпуска: 2013, 2014, 2015)
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Панель приборов |
| 2 | 15 | Подушка безопасности |
| 3 | 10 | Панель управления кондиционером, диагностический разъем, блок кузовной электроники (ВСМ) |
| 4 | 10 | Блок управления двигателем |
| 5 | 5 | Система ABS |
| 6 | 10 | - |
| 7 | 20 | Стеклоочиститель лобового стекла |
| 8 | 10 | Омыватель лобового стекла |
| 9 | 10 | Электропривод зеркал |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | 10 | Аудиосистема, обмотка реле вентилятора, блок кузовной электроники (ВСМ) |
| 17 | 20 | Прикуриватель |
| 18 | - | - |
| 19 | 5 | - |
| 20 | 30 | - |
| 21 | 10 | Выключатель стоп-сигналов, замок зажигания |
| 22 | 10 | Задний противотуманный свет |
| 23 | 30 | Обогрев заднего стекла |
| 24 | 10 | - |
| 25 | 5 | Панель управления системой кондиционирования воздуха |
| 26 | 10 | - |
| Реле | ||
| R1 | Вентилятор | |
| R2 | Обогрев заднего стекла | |
| R3 | Задний противотуманный свет | |

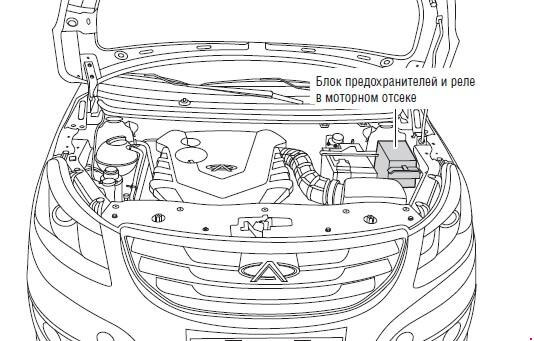

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Левый дальний свет |
| 2 | 10 | Правый дальний свет |
| 3 | 15 | Левый ближний свет |
| 4 | 15 | Правый ближний свет |
| 5 | 40 | Блок предохранителей в салоне автомобиля |
| 6 | 40 | Система ABS (насос) |
| 7 | 30 | Вентилятор |
| 8 | - | - |
| 9 | 40 | Замок зажигания |
| 10 | 30 | - |
| 12 | Блок кузовной электроники (ВСМ) | |
| 13 | 30 | Стартер |
| 14 | - | - |
| 15 | 15 | Передний/задний кислородный датчик |
| 16 | 15 | Катушка зажигания |
| 17 | 15 | Блок управления двигателем |
| 18 | 10 | Топливный насос, реле высокой скорости вентилятора, реле низкой скорости вентилятора, адсорбер, |
| 20 | 10 | Топливные форсунки |
| 21 | 15 | Топливный насос |
| 22 | 40 | Высокая скорость вращения вентилятора |
| 23 | 30 | Низкая скорость вращения вентилятора |
| 24 | 20 | Вентилятор кондиционера |
| 25 | - | - |
| 26 | - | - |
| 28 | - | - |
| 31 | 20 | Противотуманные фары |
| 32 | - | - |
| 33 | 15 | Панель приборов, аудиосистема |
| 34 | - | - |
| 35 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Блок управления двигателем | |
| R2 | Муфта компрессора кондиционера | |
| R3 | - | |
| R4 | Ближний свет | |
| R5 | Топливный насос | |
| R6 | Вентилятор (низкая скорость) | |
| R7 | Дальний свет | |
| R8 | - | |
| R9 | Стартер | |
| R10 | Противотуманные фары | |
| R11 | Вентилятор (высокая скорость) | |
