1964-1993 ГАЗ 52А, 52-01, 52-03 и 52-04 - схемы электрооборудования

Схема электрооборудования ГАЗ 52А

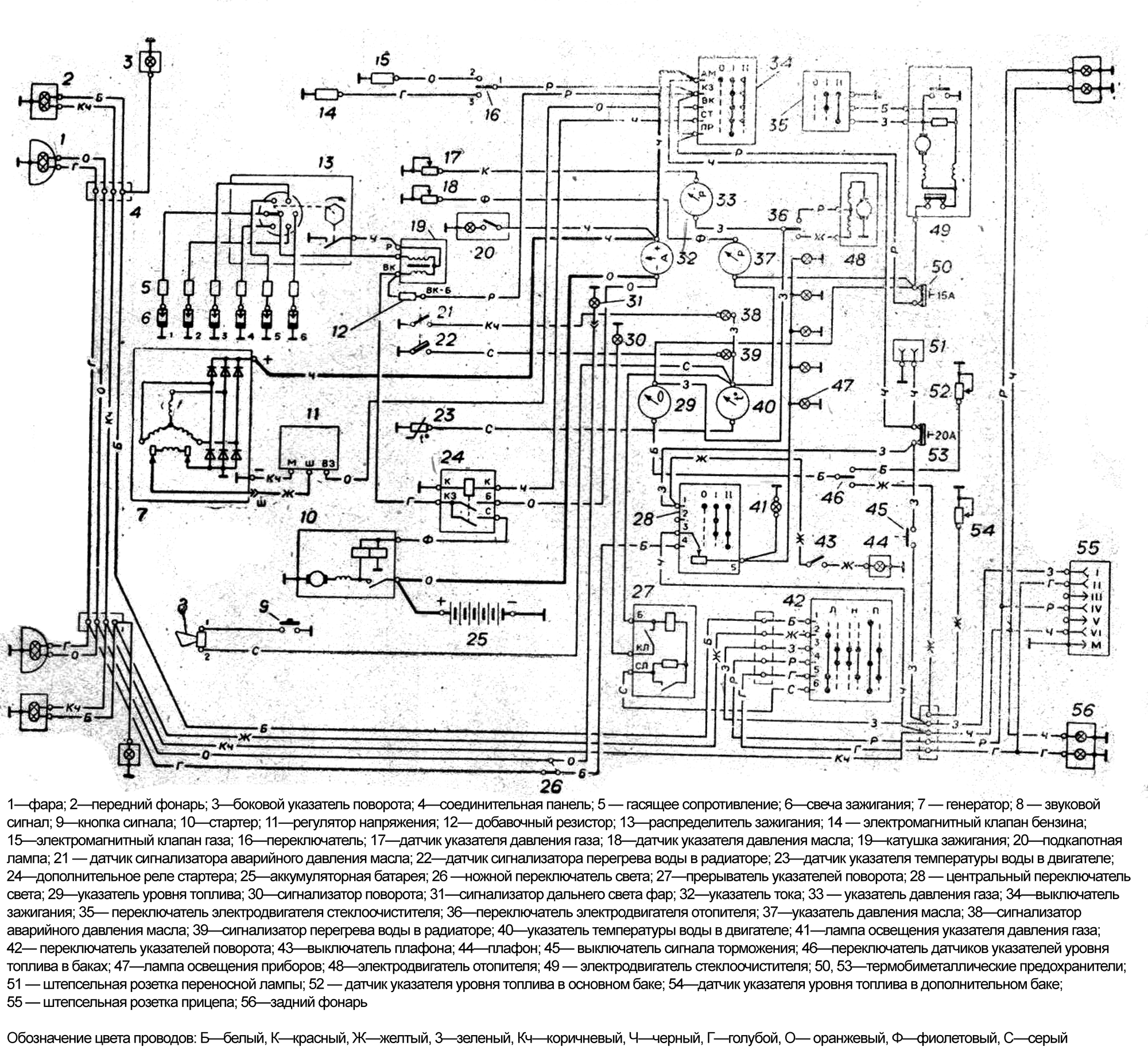

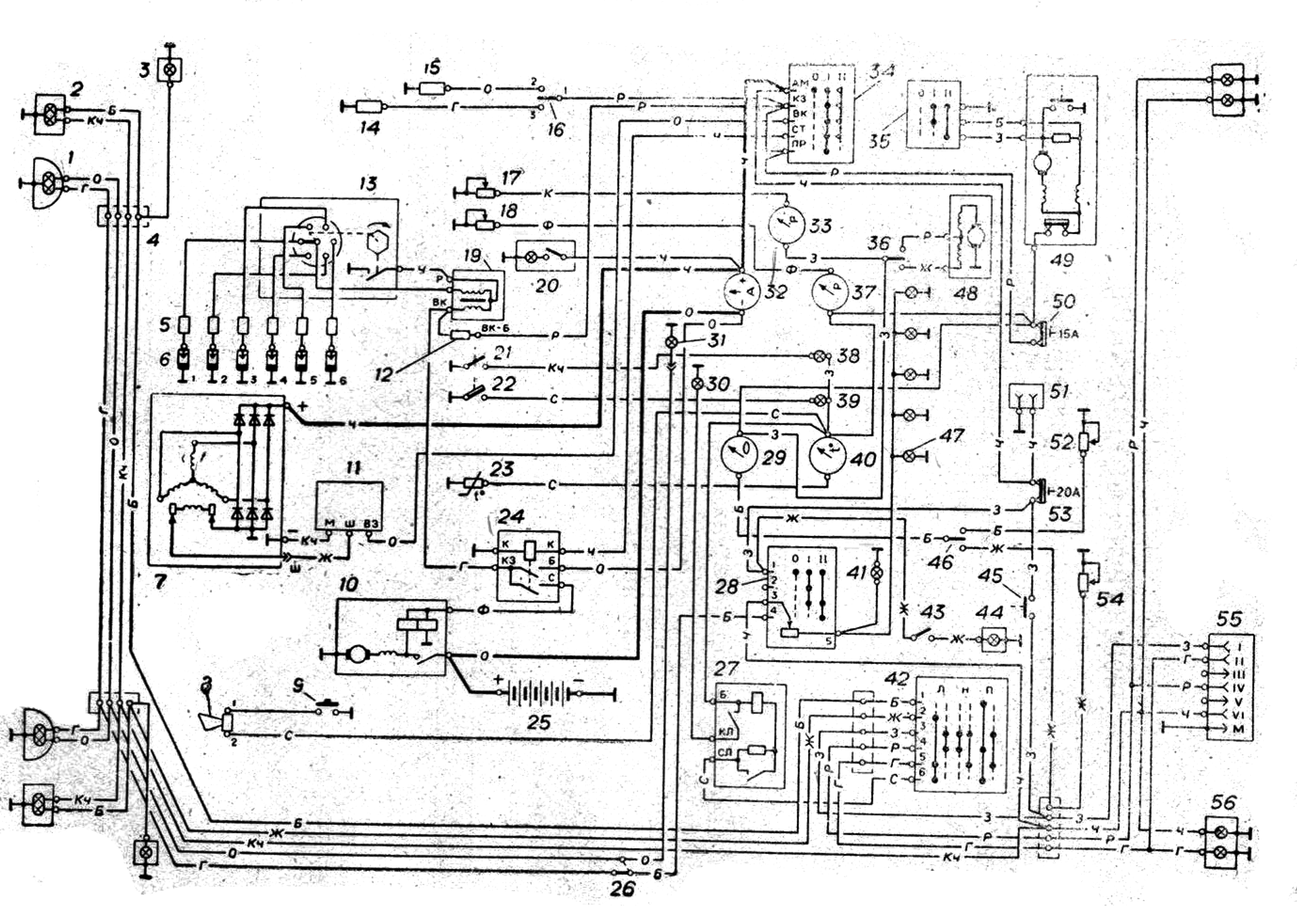

Схема электрооборудования ГАЗ 52-01

Обозначение цвета проводов: Б — белый; К — красный; Ж — желтый; 3 — зеленый; Кч — коричневый; Ч — черный; Г — голубой; О — оранжевый; Ф — фиолетовый; С — серый

1. Фара;
2. Передний фонарь;
3. Боковой указатель поворота;
4. Соединительная панель;
5. Гасящее сопротивление;
6. Свеча зажигания;
7. Генератор;
8. Звуковой сигнал;
9. Кнопка сигнала;
10. Стартер;
11. Регулятор напряжения;
12. Добавочный резистор;
13. Распределитель зажигания;
14. Электромагнитный клапан бензина;
15. Электромагнитный клапан газа;
16. Переключатель;
17. Датчик указателя давления газа;
18. Датчик указателя давления масла;
19. Катушка зажигания;
20. Подкапотная лампа;
21. Датчик сигнализатора аварийного давления масла;
22. Датчик сигнализатора перегрева воды в радиаторе;
23. Датчик указателя температуры воды в двигателе;
24. Дополнительное реле стартера;
25. Аккумуляторная батарея;
26. Ножной переключатель света;
27. Прерыватель указателей поворота;
28. Центральный переключатель света;
29. Указатель уровня топлива;
30. Сигнализатор поворота;
31. Сигнализатор дальнего света фар;
32. Амперметр;
33. Указатель давления газа;
34. Выключатель зажигания;
35. Переключатель электродвигателя стеклоочистителя;
36. Переключатель электродвигателя отопителя;
37. Указатель давления масла;
38. Сигнализатор аварийного давления масла;
39. Сигнализатор перегрева воды в радиаторе;
40. Указатель температуры воды в двигателе;
41. Лампа освещения указателя давления газа;
42. Переключатель указателей поворота;
43. Выключатель плафона;
44. Плафон;
45. Выключатель сигнала торможения;
46. Переключатель датчиков указателей уровня топлива в баках;
47. Лампа освещения приборов;
48. Электродвигатель отопителя;
49. Электродвигатель стеклоочистителя;
50. Термобиметаллический предохранитель;
51. Штепсельная розетка переносной лампы;
52. Датчик указателя уровня топлива в основном баке;
53. Термобиметаллический предохранитель;
54. Датчик указателя уровня топлива в дополнительном баке;
55. Штепсельная розетка прицепа;
56. Задний фонарь

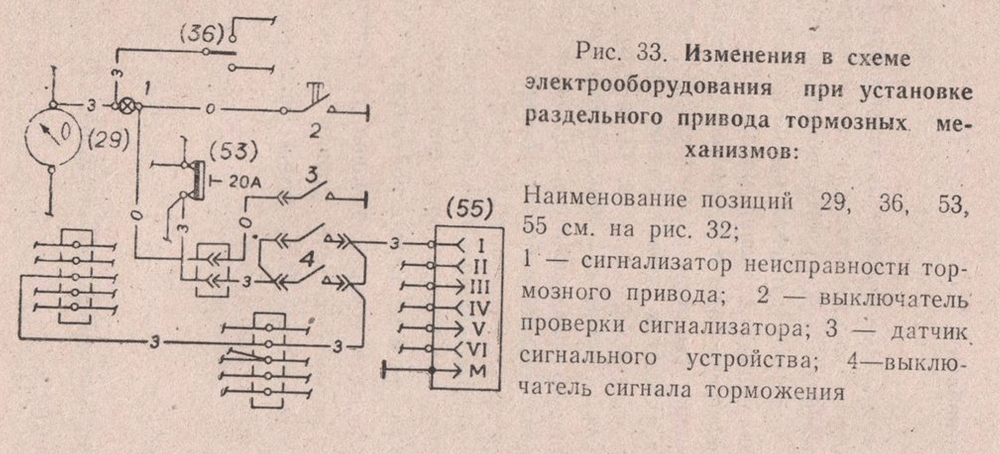

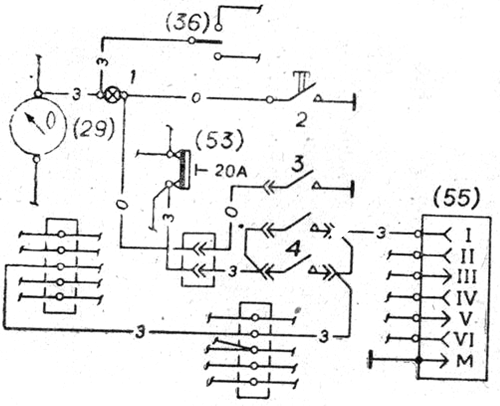

Изменения в схеме электрооборудования "↑" при установке раздельного привода тормозных механизмов

Наименование позиций 29, 36, 53, 55 см. на электросхеме ГАЗ 52-01;

1. Сигнализатор неисправности тормозного привода;
2. Выключатель проверки сигнализатора;
3. Датчик сигнального устройства;
4. Выключатель сигнала торможения

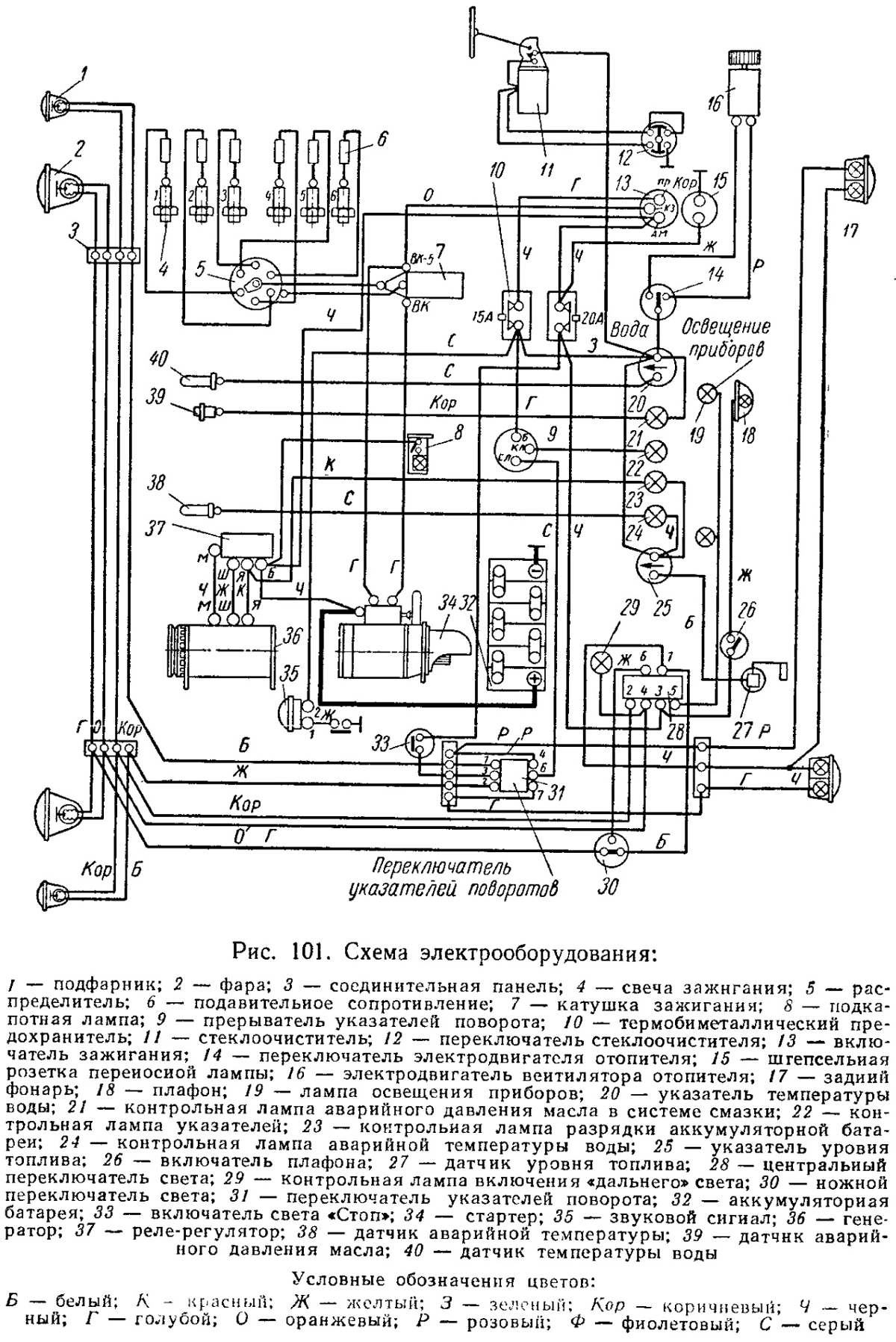

Схема электрооборудования ГАЗ 52-03

Условные обозначения цветов: Б — белый; К - красный; Ж — желтый; 3 — зеленый; Кор — коричневый; Ч — черный; Г — голубой; О — оранжевый; Р — розовый; Ф — фиолетовый; С — серый

1. Подфарник;
2. Фара;
3. Соединительная панель;
4. Свеча зажигания;
5. Распределитель;
6. Подавительное сопротивление;
7. Катушка зажигания;
8. Подкапотная лампа;
9. Прерыватель указателей поворота;
10. Термобиметаллический предохранитель;
11. Стеклоочиститель;
12. Переключатель стеклоочистителя;
13. Включатель зажигания;
14. Переключатель электродвигателя отопителя;
15. Штепсельная розетка переносной лампы;
16. Электродвигатель вентилятора отопителя;
17. Задний фонарь;
18. Плафон;
19. Лампа освещения приборов;
20. Указатель температуры воды;
21. Контрольная лампа аварийного давления масла в системе смазки;
22. Контрольная лампа указателей;
23. Контрольная лампа разрядки аккумуляторной батареи;
24. Контрольная лампа аварийной температуры воды;
25. Указатель уровня топлива;
26. Включатель плафона;
27. Датчик уровня топлива;
28. Центральный переключатель света;
29. Контрольная лампа включения «дальнего» света;
30. Ножной переключатель света;
31. Переключатель указателей поворота;
32. Аккумуляторная батарея;
33. Включатель света «Стоп»;
34. Стартер;
35. Звуковой сигнал;
36. Генератор;
37. Реле-регулятор;
38. Датчик аварийной температуры;
39. Датчик аварийного давления масла;
40. Датчик температуры воды

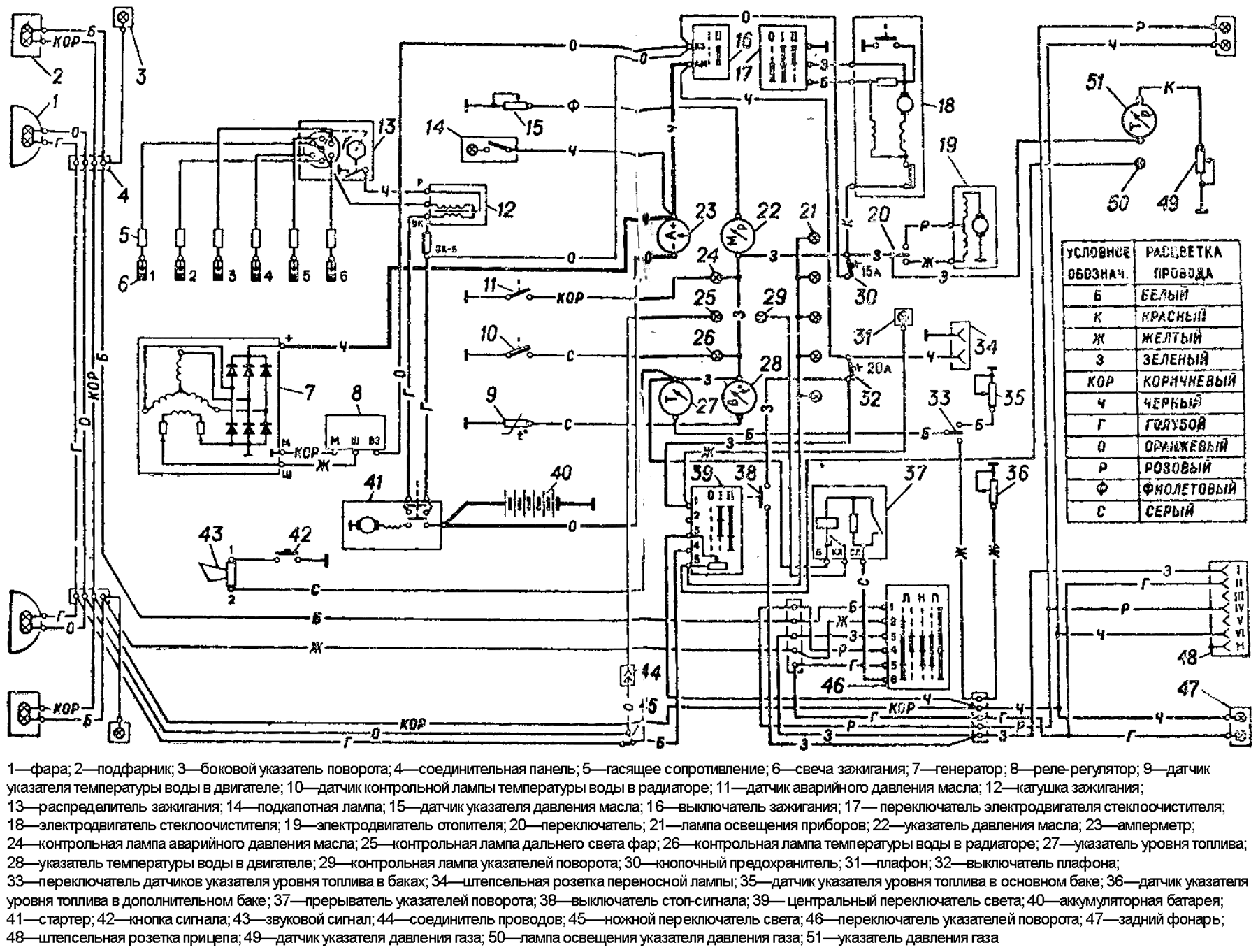

Схема электрооборудования ГАЗ 52-04

1. Фара;
2. Подфарник;
3. Боковой указатель поворота;
4. Соединительная панель;
5. Гасящее сопротивление;
6. Свеча зажигания;
7. Генератор;
8. Реле-регулятор;
9. Датчик указателя температуры воды в двигателе;
10. Датчик контрольной лампы температуры воды в радиаторе;
11. Датчик аварийного давления масла;
12. Катушка зажигания;
13. Распределитель зажигания;
14. Подкапотная лампа;
15. Датчик указателя давления масла;
16. Выключатель зажигания;
17. Переключатель электродвигателя стеклоочистителя;
18. Электродвигатель стеклоочистителя;
19. Электродвигатель отопителя;
20. Переключатель;
21. Лампа освещения приборов;
22. Указатель давления масла;
23. Амперметр;
24. Контрольная лампа аварийного давления масла;
25. Контрольная лампа дальнего света фар;
26. Контрольная лампа температуры воды в радиаторе;
27. Указатель уровня топлива;
28. Указатель температуры воды в двигателе;
29. Контрольная лампа указателей поворота;
30. Кнопочный предохранитель;
31. Плафон;
32. Выключатель плафона;
33. Переключатель датчиков указателя уровня топлива в баках;
34. Штепсельная розетка переносной лампы;
35. Датчик указателя уровня топлива в основном баке;
36. Датчик указателя уровня топлива в дополнительном баке;
37. Прерыватель указателей поворота;
38. Выключатель стоп-сигнала;
39. Центральный переключатель света;
40. Аккумуляторная батарея;
41. Стартер;
42. Кнопка сигнала;
43. Звуковой сигнал;
44. Соединитель проводов;
45. Ножной переключатель света;
46. Переключатель указателей поворота;
47. Задний фонарь;
48. Штепсельная розетка прицепа;
49. Датчик указателя давления газа;
50. Лампа освещения указателя давления газа;
51. Указатель давления газа
